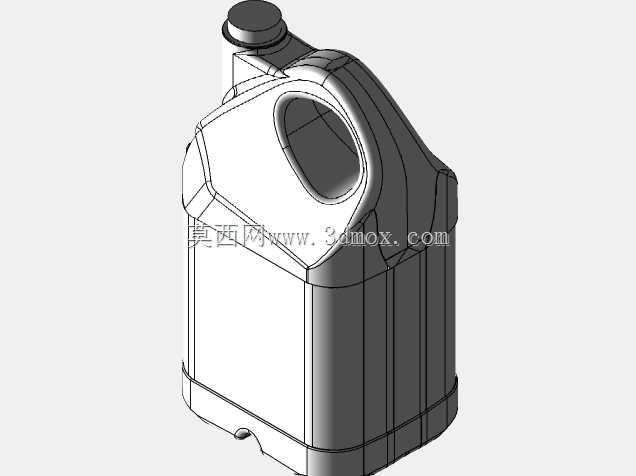

四升容量手提式塑料储液包装瓶结构

　　日常接触的大容量液体储运环节里，4升规格的手提塑料瓶是覆盖民用、工业辅材存储多个场景的常用容器，这类容器的三维结构设计需要兼顾灌装、堆码、搬运、倾倒全流程的使用需求，不能只做外观曲面的复刻。从实际使用场景来看，这类容器常用来盛装车用玻璃水、机油、餐饮行业的大容量桶装洗洁精、消毒液，或是工业生产中的低粘度切削液补充装，使用场景覆盖常温常压下的非危化液体存储，设计时首先要匹配常规灌装线的工位尺寸，瓶身整体截面做带圆角的类方形处理，相比纯圆瓶能提升仓储堆码时的空间利用率，相邻瓶身贴合时没有多余的弧形空隙，单托码放数量能提升15%左右，同时圆角过渡能避免应力集中，防止满液堆码时边角处出现开裂渗漏。

　　瓶身顶部的一体化手提孔是结构设计的核心受力点，做这个结构的时候不能直接在瓶壁上开洞，要沿着孔的周圈做加厚的环形筋位，筋位厚度比瓶身主体壁厚厚0.8到1.2毫米，同时孔的上边缘做贴合人体手掌弧度的内凹曲面，避免满瓶搬运时硌手，还要考虑不同握持习惯的用户，提手的内孔净空要能容纳成年男性戴薄劳保手套的手掌穿过，不会出现卡手的情况。瓶口位置做偏心布置，没有放在瓶身顶面的几何中心，而是偏向提手对侧的边角，这个设计是为了倾倒液体时的力矩平衡，用户握持提手倾倒时，瓶内液体的重心偏移方向和手腕施力方向匹配，不需要额外施加很大的翻倒力矩就能控制出液流速，同时瓶口搭配的螺旋密封盖，盖体侧面做竖向的防滑筋，筋条高度0.5毫米，间距2毫米，即使手上沾有油污或是水渍，也能顺利拧开瓶盖，不会出现打滑的情况。

　　瓶身的侧壁做了多道竖向的内凹加强筋，沿着瓶身高度方向均匀分布，这些筋位一方面是提升瓶身的环刚度，当瓶内液体灌装到额定容量后，侧壁不会因为内部轻微的正压出现鼓胀变形，保证堆码时瓶身的外形尺寸稳定，另一方面这些筋位也能作为标签粘贴的定位边界，不干胶标签贴附时可以顺着筋位的间隙对齐，不会出现贴歪的情况，同时筋位的内凹结构能让标签表面和瓶身外侧的接触平面齐平，仓储运输过程中标签不会被相邻的包装件刮蹭脱落。瓶底位置做了内凹的支撑脚结构，五个支撑点均匀分布在瓶底的边角和中心位置，支撑脚的高度3毫米，这样瓶底的主体平面不会直接接触堆放的平面，即使地面有少量积水或是灰尘，也不会污染瓶底的标识区域，同时支撑脚的凸起结构能和上层堆叠的瓶身顶面凹槽匹配，多层堆码时不会出现滑垛的情况，堆码高度达到五层时依然能保持位置稳定。

　　做这类容器的三维建模时，要重点关注壁厚的均匀性，整个瓶身的主体壁厚控制在1.2到1.5毫米之间，提手、瓶口、瓶底支撑位置的壁厚过渡要做渐变处理，不能出现壁厚突变，否则吹塑成型时会出现缩痕或是局部缺料的问题，所有的曲面过渡位置都要做不小于R2的圆角处理，避免锐角位置出现应力集中，在低温环境下使用时不会因为轻微碰撞出现开裂。还要考虑灌装后的净含量匹配，额定4升的容量下，瓶身的实际容积要做到4.2升左右，预留出液体热胀冷缩的空间，避免高温环境下瓶内液体膨胀出现渗漏，同时瓶口的密封面要做平整的环形密封面，和瓶盖内的密封垫完全贴合，倾斜45度静置24小时不会出现渗液的情况。另外瓶身靠近瓶口的位置做了小型的导流凹槽，倾倒液体时液体能顺着凹槽流出，不会沿着瓶身外壁流到瓶底，避免使用时液体沾污使用者的手部或是放置的台面，这个细节结构虽然尺寸不大，但直接影响用户的实际使用体验，建模时要反复调整凹槽的弧度和深度，保证不同流速下都不会出现流涎的问题。
