透明壳体式传感防护安装腔体结构设计

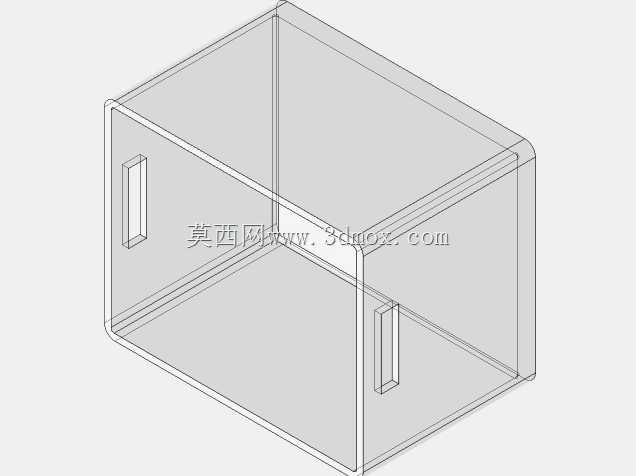

　　在工业现场传感检测单元的部署场景中，外露的传感核心元件往往需要面对粉尘溅射、轻微外力磕碰、布线杂乱干扰等实际问题，这款带侧边安装槽的透明腔体结构，正是针对这类小体积点位式传感器的安装防护需求设计的。从结构形态来看，整体采用方正的盒式腔体布局，边角做了小圆角过渡处理，既避免了直角结构在注塑或机加工过程中的应力集中问题，也能减少安装时尖锐边角对操作人员、相邻布线的剐蹭风险。腔体采用半通透的结构设计，其中两个相对的侧壁预留了长条形嵌入式安装槽，槽体尺寸与常规M3规格的沉头安装螺钉匹配，安装时既可以通过这两个槽位将腔体直接固定在设备机架的平面安装位上，也可以反向利用槽位搭配卡扣件，实现腔体在导轨、型材槽内的滑入式固定，

　　适配两种最常见的工业现场安装方式，不需要额外设计转接支架。腔体的透明侧壁设计并非为了外观装饰，而是考虑到部分光电类、指示类传感器需要光线穿透的需求，同时运维人员在日常巡检时，不需要拆开腔体就能直接观察内部传感器的指示灯状态、接线是否出现松脱移位，大幅降低日常点检的操作成本。腔体内部做了等壁厚设计，壁厚控制在2mm区间，既保证了整体结构的抗形变能力，在承受常规10N以内的侧向挤压力时不会出现侧壁凹陷挤压内部元件的情况，也不会因为壁厚过大占用过多内部安装空间，内部净空尺寸刚好适配市面主流的小体积方形传感模块，预留的0.5mm间隙可以方便传感器的放入与取出，同时不会因为间隙过大导致传感器在腔体内出现晃动移位。在设计思路上，

　　这款腔体没有采用常见的上下扣合或者螺丝锁合的端盖结构，而是采用单侧开口的形式，开口端可以根据实际使用需求搭配同尺寸的端盖封板，或者直接对接设备的安装面板，让传感器的检测端面直接伸出腔体对准检测位，减少多余结构对检测信号的遮挡。腔体的两个安装槽做了沉台处理，螺钉锁入后螺钉头不会突出侧壁表面，避免安装后突出的螺钉头与相邻部件产生干涉，这一点在密集排布的传感点位安装场景中尤为重要——密集安装时多个传感防护腔体往往会并排紧贴布置，突出的螺钉头会直接导致相邻腔体无法贴齐安装，预留沉台后就可以实现多腔体的无缝并排布置，节省安装空间。从安装边界来看，腔体整体的外轮廓尺寸控制在极小的范围内，

　　安装时只需要在固定位预留比腔体长宽各大2mm的操作空间即可完成安装，不需要预留额外的螺钉操作空间，因为安装槽是通长设计，锁螺钉时可以从腔体的侧边将螺钉滑入槽位对准安装孔，再从正面用螺丝刀锁紧，哪怕是安装位周边有其他部件遮挡，只要留出侧边的滑入间隙就能完成装配。实际应用中，这类防护腔体不仅可以用于光电传感器的安装防护，也可以适配小型的信号转换模块、接线端子排的防护，在自动化生产线的点位检测工位、物流分拣线的物品检测位、小型实验设备的信号采集点位都能适用。腔体的内壁做了轻微的拔模斜度，不管是采用透明PC材质注塑加工，还是采用亚克力板材粘接加工，都能顺利脱模或者精准对位粘接，加工工艺适配性强，不需要特殊的定制刀具或者复杂工装就能完成生产。另外，腔体的边缘没有做多余的凸起或者卡扣结构，整体外表面光滑平整，在有粉尘或者少量液体飞溅的场景中，光滑的表面不容易积存污物，日常清洁时只需要用抹布擦拭表面即可，不会出现污物卡在结构缝隙里难以清理的问题。针对部分需要走线的场景，腔体的开口端可以根据布线需求在端盖上预留对应直径的走线孔，因为腔体本身是方正结构，端盖的加工非常简单，不需要针对异形结构做特殊的开孔定位，现场运维人员甚至可以根据实际走线需求自行加工端盖的走线孔位，灵活适配不同的布线方向。
