带法兰衬套式温度传感安装基座结构

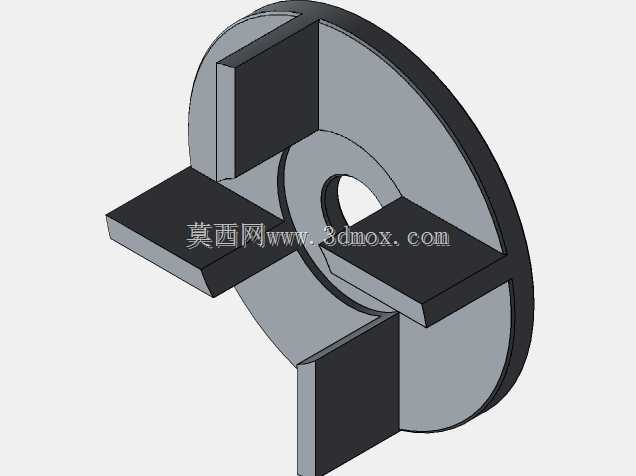

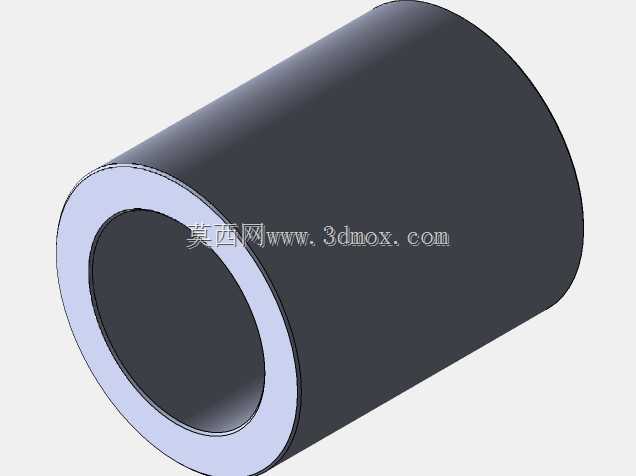

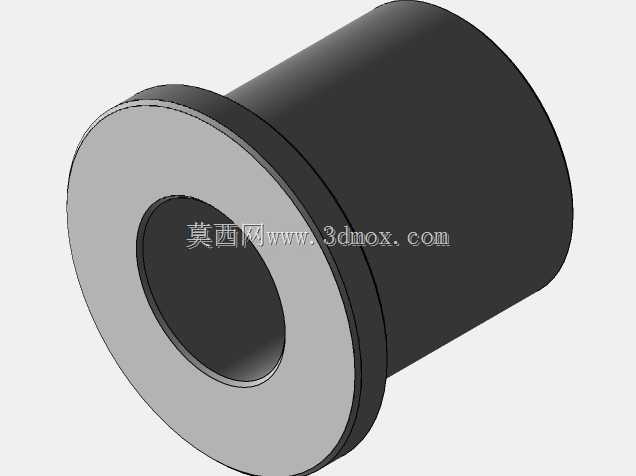

　　在工业现场的温度检测链路里，这类带法兰的筒状基座是接触式温度传感元件的核心安装载体，常见于流体管路、设备腔体壁面的温度测点布设场景，用来给测温探头提供稳定的安装定位，同时隔绝探头与安装基体间的非必要热交换，保障测温数据的准确性。从结构设计逻辑来看，整体采用带单边法兰的空心筒构型，法兰端作为安装贴合面，加工时会严格控制端面的平面度与粗糙度，保证和设备安装面贴合后不会出现介质渗漏，也能减少接触热阻；筒身部分的外径与安装孔采用间隙配合公差，装配时可顺利压入预设的安装孔位，内壁的通孔直径匹配常用的铠装温度探头外径，既能够让探头顺利插入到被测介质区域，又能通过内壁与探头外壁的贴合，辅助固定探头位置，避免设备运行过程中振动导致探头偏移、脱出。

　　设计过程中首先要明确安装边界：法兰端的外径要大于安装孔直径，形成轴向限位，压装后法兰端面完全贴靠在设备外壁，不需要额外的轴向固定结构即可完成定位；筒身长度根据设备壁面厚度定制，保证筒身插入后末端刚好伸入被测介质流场的有效区域，不会因为长度过短导致探头无法接触介质，也不会因为长度过长干扰流场或者被介质长期冲刷磨损。内壁的通孔采用同轴度公差约束，保证探头插入后与筒身轴线一致，避免探头倾斜导致的测温端位置偏差，对于需要密封的工况，法兰端面还会预留密封槽位，安装时搭配O型密封圈即可实现静密封，耐受常规的工业流体压力。

　　从实际使用场景出发，这类基座多用于液压系统油温检测、工业炉壁温检测、化工管路介质温度检测等场景，不同场景下会选用对应的材质，常规工况用普通碳钢做表面发黑处理即可满足防锈与强度要求，腐蚀介质场景会换用304或316不锈钢材质，高温场景则会选用耐热合金钢。结构上没有多余的冗余设计，所有尺寸都围绕安装适配性与测温稳定性展开：法兰厚度根据安装压紧力计算，避免压装时法兰变形；筒身壁厚兼顾结构强度与热传导控制，既不会因为壁厚过薄导致压装时筒身变形卡滞探头，也不会因为壁厚过厚导致热传导过快，使得探头测得的温度受壁面温度干扰出现偏差。

　　建模过程中需要重点关注几个配合面的公差设定：筒身外径与安装孔的配合公差选H7/h6即可满足多数压装需求，内壁通孔与探头的配合公差选H8/g7，保证探头可以顺利插入同时不会出现过大的晃动间隙；法兰端面与筒身轴线的垂直度公差要控制在0.02mm以内，避免安装后筒身倾斜，导致探头末端偏离预设测点位置。另外，筒身末端会做小角度的倒角处理，方便压装时导入安装孔，法兰与筒身的衔接位置做圆角过渡，减少应力集中，避免压装或者长期受振动时衔接位置出现开裂。

　　这类基座的安装流程也相对简单，只需要在设备壁面加工对应尺寸的安装孔，清理孔位毛刺后将筒身压入，直到法兰端面完全贴靠壁面，若有密封需求则提前在法兰密封槽内装入适配的密封圈，压装后即可插入温度探头，通过侧壁的顶丝或者探头自带的固定螺母完成探头锁紧，整个安装过程不需要复杂的工装，后期维护更换探头时也只需要松开固定件即可抽出探头，不需要拆卸基座本身，大幅降低了现场维护的工作量。在实际选型时，需要根据被测介质的温度、压力、腐蚀属性确定材质，根据壁面厚度确定筒身长度，根据所用探头的直径确定内壁通孔尺寸，根据安装空间确定法兰外径，所有参数匹配后才能保证测温系统的长期稳定运行，避免因为基座设计不合理导致的测温不准、渗漏、探头脱落等现场故障。
