恩卡托纳多拉传感检测安装结构

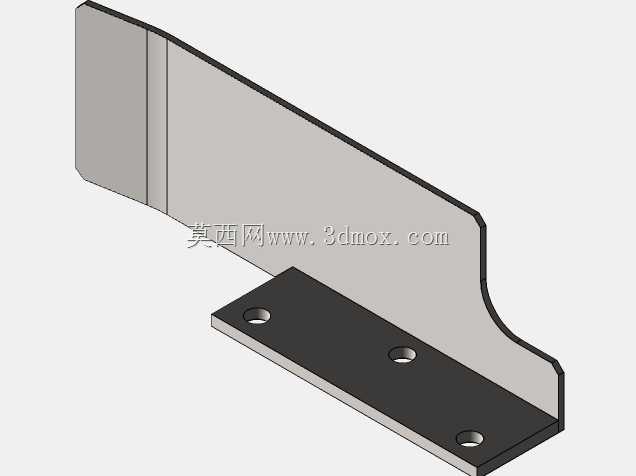

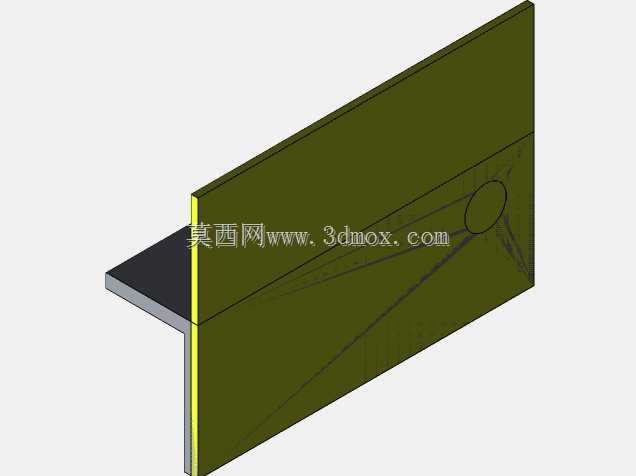

　　在工业自动化产线的物料到位检测、位置校验环节，这类贴装式传感结构的适配性设计，往往直接决定整条产线的检测稳定性，不少刚入行的结构工程师容易忽略安装基面的平面度要求，最后出现检测信号漂移的问题，反复调试参数也找不到根源，其实问题大多出在安装结构的刚性设计上。这个结构采用L型折弯的安装基座，垂直立面作为传感元件的承载面，水平折边负责与设备机架完成锁附固定，垂直立面的厚度控制在1.2mm，采用冷轧钢板冲压成型后做军绿色钝化处理，既保证足够的结构刚性，避免设备运行过程中的振动传导到传感元件造成信号误触发，也能在常规工业车间的温湿度环境下具备基础的防锈能力，不需要额外做表面喷塑处理就能满足使用要求。水平安装折边的宽度设置为25mm，

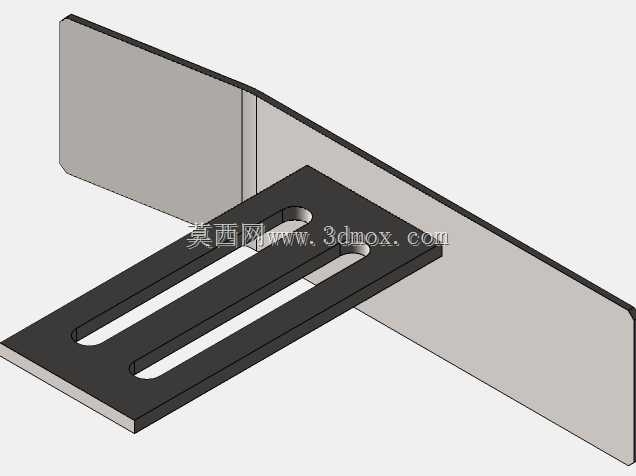

　　上面预留了两个长圆形的调节腰孔，腰孔的调节行程为8mm，安装的时候可以根据实际检测距离的需求，前后调整整个传感组件的位置，不需要重新在机架上打孔，适配现场安装的容错空间更大，垂直立面的右上角预留了圆形的传感元件嵌装位，嵌装位的直径根据常用的M18圆柱型传感元件尺寸设计，边缘做了0.5mm的导向倒角，传感元件装入后可以通过侧面的顶丝完成固定，不需要额外设计固定压块，减少装配的零件数量。从实际使用场景来看，这类结构大多用在皮带输送机的侧边物料检测、工装夹具的工件到位确认环节，安装的时候需要保证垂直立面与被检测物体的表面保持平行，检测距离控制在传感元件的额定检测区间内，水平折边的锁附螺丝采用M5内六角圆柱头螺丝，

　　锁附的时候需要在折边与机架之间加装平垫与弹垫，避免设备长期运行产生的振动导致螺丝松动，造成传感组件位置偏移。设计这类结构的时候，首先要确认传感元件的外形尺寸与接线方向，这个结构的垂直立面侧边预留了10mm的走线空间，传感元件的尾部接线可以沿着立面侧边向下排布，通过水平折边的走线缺口引入设备线槽，不会出现线缆被折弯夹断的问题。不少工程师在做这类安装结构的时候，会把垂直立面的高度做的过高，最后导致立面在振动环境下出现小幅晃动，这个结构的垂直立面高度控制在80mm，水平折边的长度与垂直立面的高度比例控制在1:1.6，经过实际振动测试，在设备常规运行的振动频率下，立面的最大振幅不超过0.02mm，完全满足光电类、

　　电感类传感元件的安装刚性要求，不会因为结构振动导致检测信号出现跳变。另外在安装边界的考量上，整个组件安装完成后，水平方向突出机架的尺寸不超过30mm，垂直方向向下延伸的尺寸不超过10mm，不会与产线上的工装托盘、输送物料产生运动干涉，在做产线布局的时候，不需要为这个传感组件预留过大的安装空间，适配现有多数自动化设备的安装空间要求。结构的折弯处采用R0.8的内折弯圆角，避免折弯处出现应力集中导致长期使用后出现折弯开裂的问题，所有外露的边缘都做了C0.3的倒角处理，装配的时候不会划伤安装人员的手部，也不会刮损传感元件的连接线缆。
