工业传感器安装用铝型材防护壳体结构

　　这款铝制挤压成型的壳体构件，主要面向工业现场各类外置式传感器的安装防护需求设计，在自动化生产线、物流分拣系统、智能仓储设备的传感单元布设场景中应用广泛。日常产线运行时，现场往往存在切削液飞溅、粉尘飘散、偶发的工件磕碰风险，裸露安装的光电、接近类传感器很容易出现镜头污损、接线脱落、本体受撞损坏的问题，这类型材壳体就是为解决这类防护痛点开发的结构件。

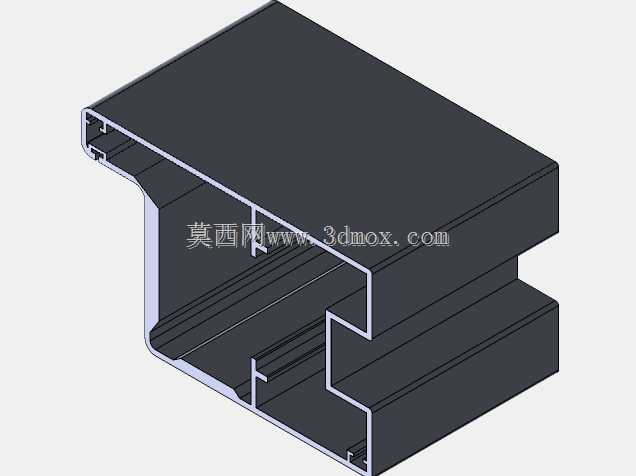

　　从结构设计逻辑来看，整体采用一体化铝挤成型工艺加工，截面轮廓经过多轮适配调整，没有采用规则的矩形腔体结构，而是在腔体一侧设计了阶梯式的内凹卡位结构，这个卡位的尺寸公差控制在±0.1mm范围内，刚好可以匹配市面上主流的M18、M12规格圆柱型传感器的安装固定座，安装时不需要额外打孔攻丝，直接将传感器固定座顺着型材端部滑入卡位，再通过侧面的顶丝孔锁紧即可，大幅减少现场安装的加工工作量。壳体的外侧边缘做了R1.2的圆角过渡，既可以避免安装时尖锐边角划伤操作人员，也能减少型材挤压成型后的应力集中问题，提升长期使用的结构强度。

　　腔体内部设计了两道平行的内凸筋条，筋条高度3mm，宽度2.5mm，一方面可以作为内部电路板的安装支撑位，传感器的信号处理小板可以直接通过卡扣或者自攻螺丝固定在筋条上，不需要额外增加安装柱，减少零件数量；另一方面筋条将腔体分隔出独立的走线空间，传感器的供电线、信号线可以顺着筋条侧边的空隙排布，避免线缆挤压到电路板上的元器件，同时也能减少线缆晃动带来的接线端松脱风险。壳体的开口端设计了双层折边结构，外层折边向外延伸1.5mm，刚好可以和配套的端盖形成贴合密封面，内层折边向内收0.8mm，能够卡住端盖的定位凸台，安装端盖时不需要额外定位，直接扣合即可完成预固定，后续打螺丝或者打密封胶都能保证配合间隙均匀，防护等级可以达到IP54的要求，满足一般工业现场的防尘防溅水需求。

　　从安装边界尺寸来看，这款壳体的整体宽度为42mm，整体高度为36mm，长度可以根据实际安装的传感器数量、电路板尺寸进行任意裁切，适配不同的安装空间需求。壳体的背部设计了通长的T型槽结构，槽口宽度4.2mm，槽深5mm，可以直接配合标准的T型螺栓安装在工业铝型材机架上，也可以通过L型安装支架固定在设备的钣金立面，安装时不需要对壳体本身进行二次加工，只需要根据安装位置调整T型螺栓的位置即可，适配性极强。在实际选型使用时，需要注意如果是用于强电磁干扰的工业场景，比如焊接工位、大型变频器周边，可以在壳体内部增加导电泡棉衬层，配合氧化层打磨后的安装接触面实现接地屏蔽，提升传感器的信号稳定性；如果是用于户外或者高湿场景，可以在折边配合面增加1mm厚的橡胶密封垫，将防护等级提升至IP65，应对雨淋、高湿粉尘的恶劣环境。

　　在结构建模过程中，这类铝挤型材的建模需要重点关注截面的壁厚均匀性，整体壁厚控制在2mm，所有转角位置都做了0.5mm的工艺圆角，避免挤压成型时出现壁厚不均、填充不满的工艺缺陷，同时截面的所有内凹结构都要考虑挤压模具的强度，避免出现过于窄小的缝隙结构导致模具寿命缩短。这款壳体的结构没有多余的装饰性设计，所有的轮廓特征都是服务于安装、防护、走线的实际功能需求，没有冗余结构，在保证结构强度的前提下尽可能控制型材的截面积，降低材料成本，同时也减轻整体重量，减少安装时的负载。
