高压离心式鼓风设备结构设计方案

　　在工业生产的诸多场景里，高压送风类设备的选型与结构适配一直是流体输送环节的核心考量点，这款高压鼓风机的三维结构设计，正是针对小流量高风压的送风需求完成的全参数化建模，覆盖了从蜗壳流道到安装支座的全部结构细节。从实际应用场景来看，这类设备常被用于物料气力输送环节，比如塑料加工行业的原料颗粒负压上料、印刷设备的纸张吸附固定、污水处理环节的曝气增氧，还有工业除尘系统里的脉冲反吹供气，这些场景都要求设备能在较小的管路通径下输出稳定的高压力气流，同时要兼顾长时间运行的结构稳定性，避免振动带来的管路连接失效问题。

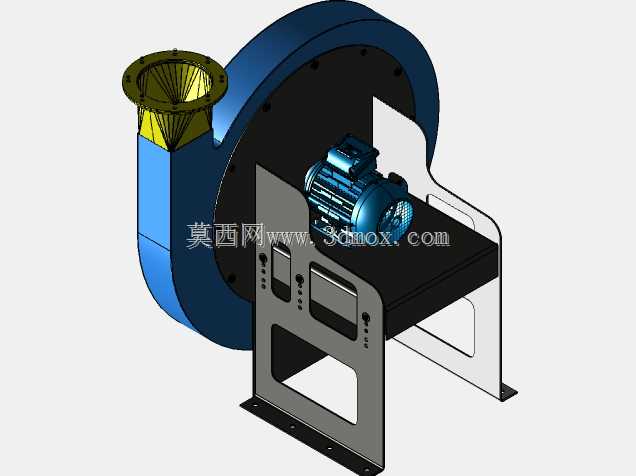

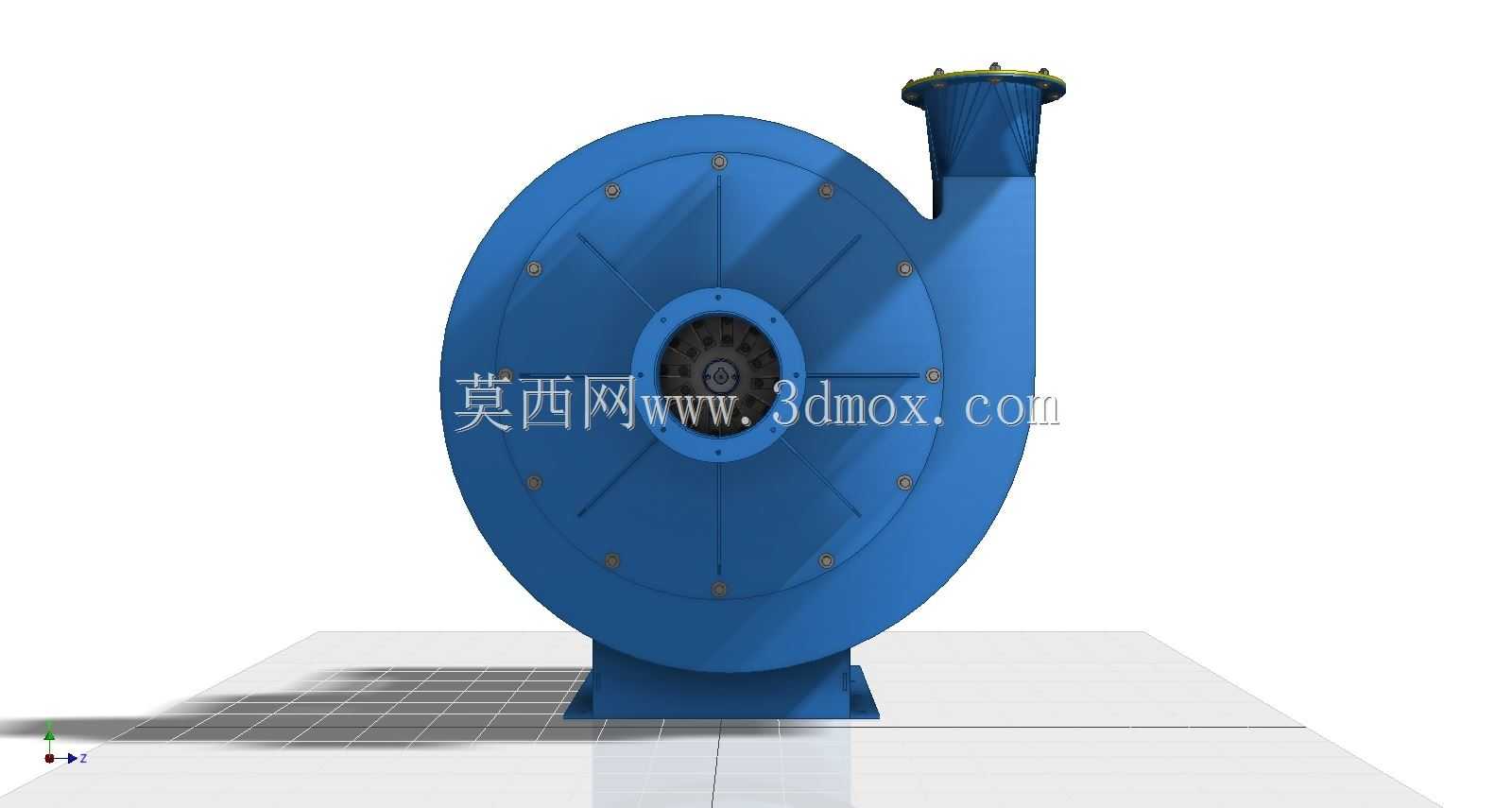

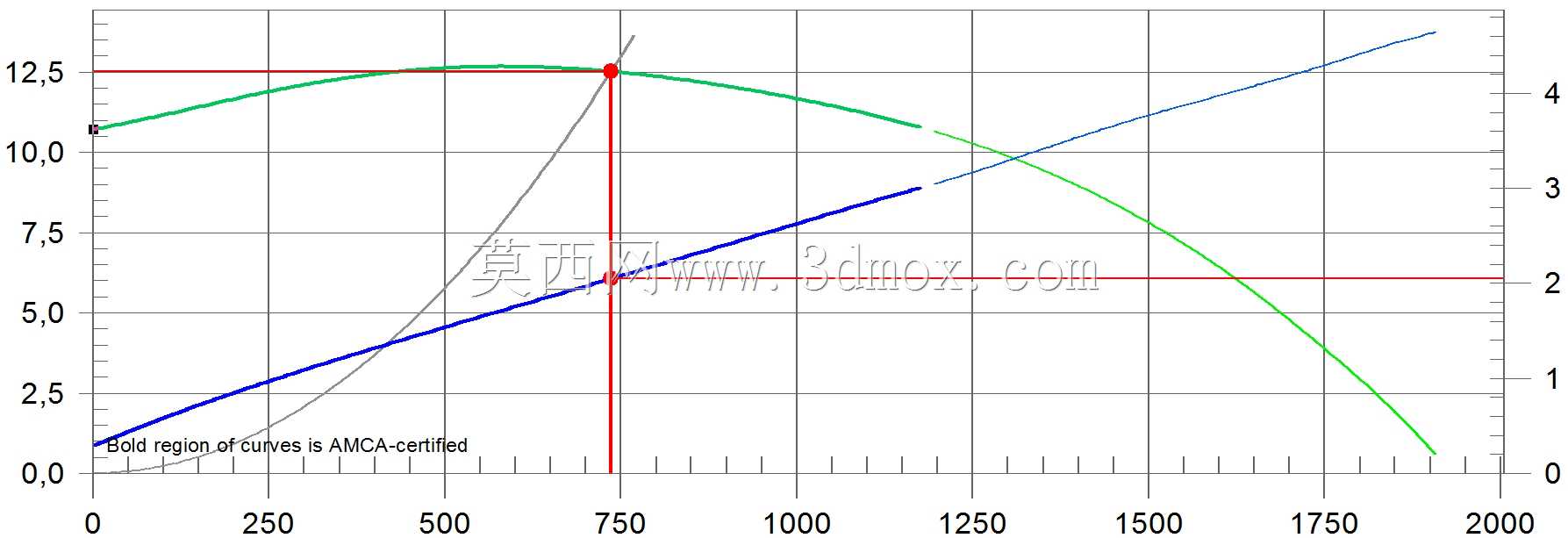

　　从功能特性上看，这款设备采用离心式叶轮结构，气流从轴向进入叶轮腔后，通过高速旋转的叶轮获得动能，再经蜗壳流道的减速扩压将动能转化为压力能，最终从切向布置的出风口输出高压气流。设计过程中，蜗壳的型线采用了对数螺旋线的拟合方案，能最大程度减少气流在壳体内的湍流损失，提升风压输出效率；叶轮与驱动电机采用直联式传动结构，省去了皮带传动的张紧维护环节，也避免了传动损耗，整体结构更加紧凑。出风口位置设置了带螺栓孔的连接法兰，法兰端面预留了密封槽位，可直接对接工业管路，法兰上的螺栓孔采用均匀圆周布置，适配常规的高压风管连接标准，安装时无需额外加工转接件。

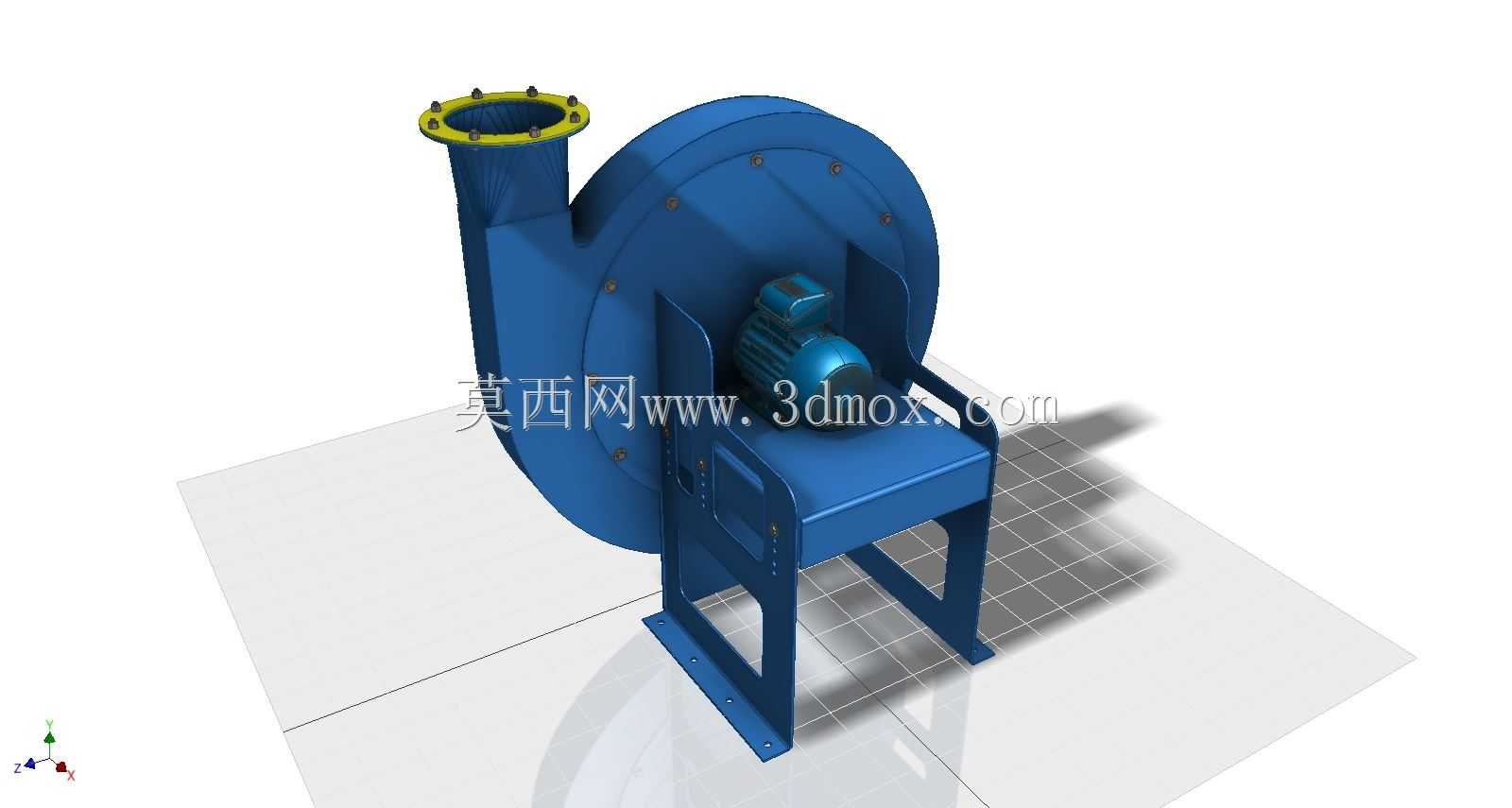

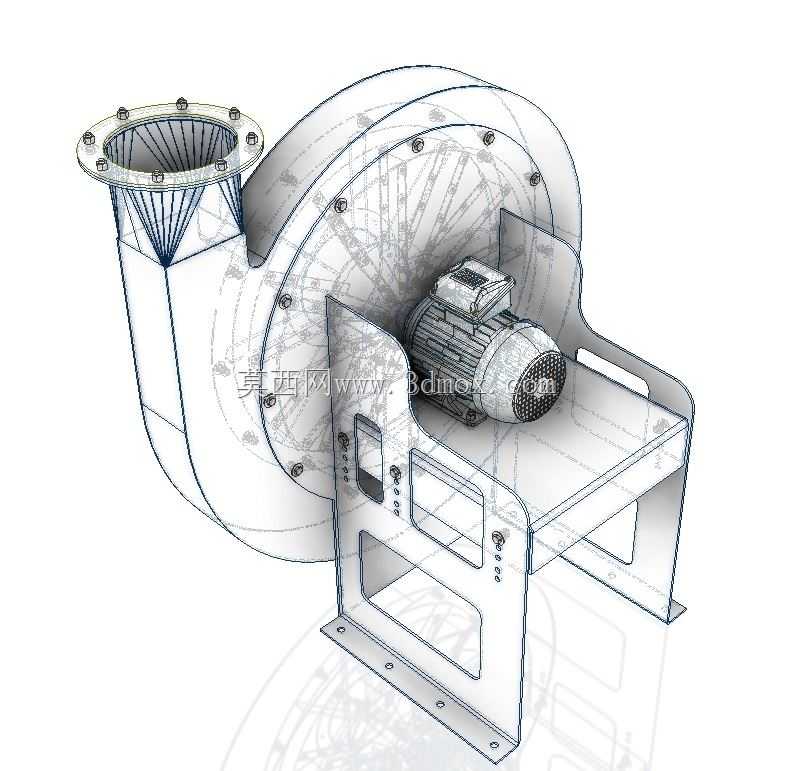

　　在结构设计思路上，首先考虑的是运行时的动平衡适配，叶轮在建模阶段就完成了质量分布的对称校验，叶片采用后向式设计，既能保证高压输出特性，也能降低运行时的气动噪声；设备的支撑机架采用型钢焊接式结构，四条支腿底部预留了地脚螺栓安装孔，安装时可直接固定在混凝土基础或者设备机架平台上，支腿与蜗壳壳体的连接位置设置了加强筋板，避免设备启停时的应力集中导致壳体变形。电机安装位采用了下沉式托架结构，托架与蜗壳侧端盖采用螺栓刚性连接，保证电机轴与叶轮轴的同轴度，减少运行时的径向跳动，延长轴承的使用寿命。

　　关于安装边界的尺寸考量，这款设备的整体占地尺寸适配中小型工业设备的配套安装需求，出风口的中心高度经过校准，可对接常规高度的工业送风管路，无需额外搭建过高的支撑平台；设备的检修空间预留也做了充分考虑，蜗壳侧端盖采用可拆卸式螺栓连接，需要清理叶轮积尘或者更换轴承时，只需拆开侧端盖即可完成操作，无需将整个设备从管路上拆卸下来。在实际选型配套时，需要注意设备的进风口位置要预留足够的进气空间，不能紧贴墙面或者其他设备遮挡进气通道，否则会导致进气阻力增大，风压输出效率下降，同时进风口可根据使用场景加装过滤装置，避免粉尘进入叶轮腔造成叶轮磨损或者动平衡失效。

　　从结构细节来看，蜗壳壳体的板材厚度经过刚度校核，能承受额定风压下的壳体变形量，不会出现运行时壳体震颤的问题；电机与叶轮的连接位置设置了轴端密封件，避免输送的含尘气流进入电机轴承腔，提升设备在多粉尘工况下的适应能力。机架的支腿之间设置了横向连接杆，提升整个支撑结构的抗扭刚度，即使设备安装在有轻微振动的生产设备旁，也能保持整体结构的稳定性，不会出现连接螺栓松动的问题。对于需要变频调速的应用场景，这款结构的电机安装位也预留了变频器的安装空间，可直接配套变频电机实现风压风量的无级调节，适配不同工况下的送风需求。
