工业高压离心风机结构设计方案

项目分类:风扇 发布时间:2022-03-16 ID:575520
  • 工业高压离心风机结构设计方案
  • 工业高压离心风机结构设计方案
  • 工业高压离心风机结构设计方案

  在工业通风、物料气力输送、高压送风系统的现场工况里,这类高压离心风机的应用覆盖范围极广,从车间局部除尘的正压送风、生产设备的冷却风供给,到粉体输送管线的动力源,都能见到同结构设备的身影。不同于普通低压轴流风机,高压离心结构的核心优势是可以在相对小的流量工况下输出更高的风压,能够克服较长管线、过滤组件、复杂流道带来的阻力损失,适配对送风压力有明确要求的工业场景。

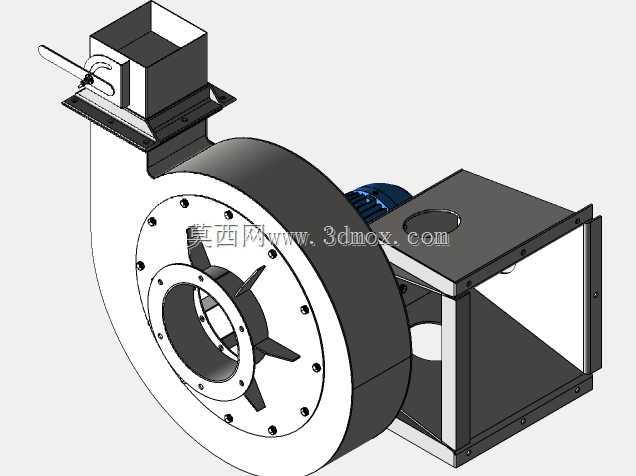

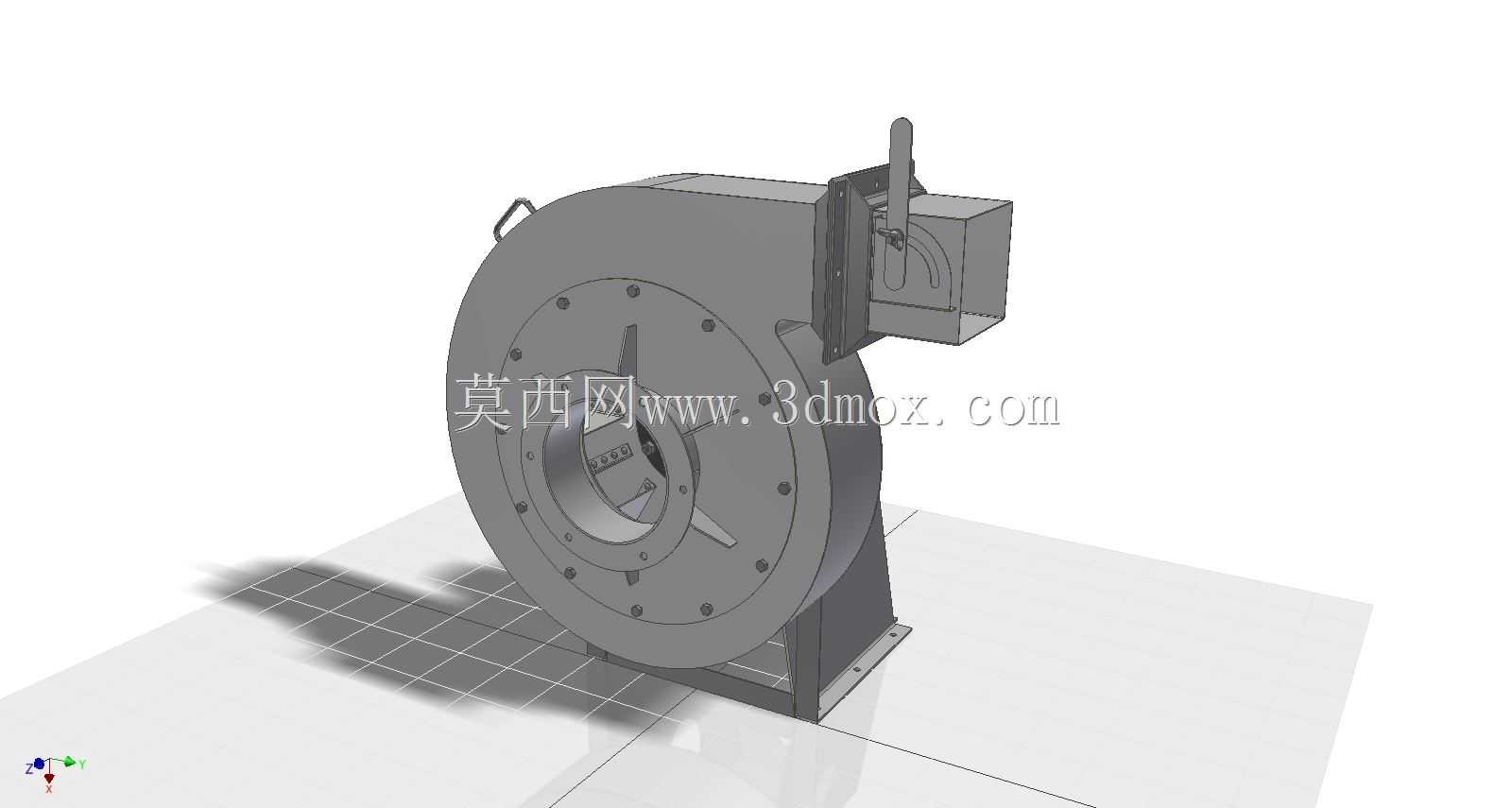

  从结构设计逻辑来看,这套模型完整还原了高压离心风机的核心组成部分:蜗壳式流道壳体、驱动电机、安装支座、进风口调节结构、出风口连接法兰,还有壳体侧面的搬运提手,每个部件的设计都对应实际使用中的功能需求。蜗壳部分采用对数螺旋线的流道型线设计,这是离心风机效率保障的核心,叶轮在蜗壳内部高速旋转时,气流沿轴向进入叶轮腔,经叶片做功后沿径向甩出,顺着蜗壳的渐扩流道将动压逐步转化为静压,最终从切向布置的出风口输出,这种流道设计能最大限度减少气流在壳体内部的涡流损失,降低运行时的气动噪音,同时提升风压输出的稳定性。

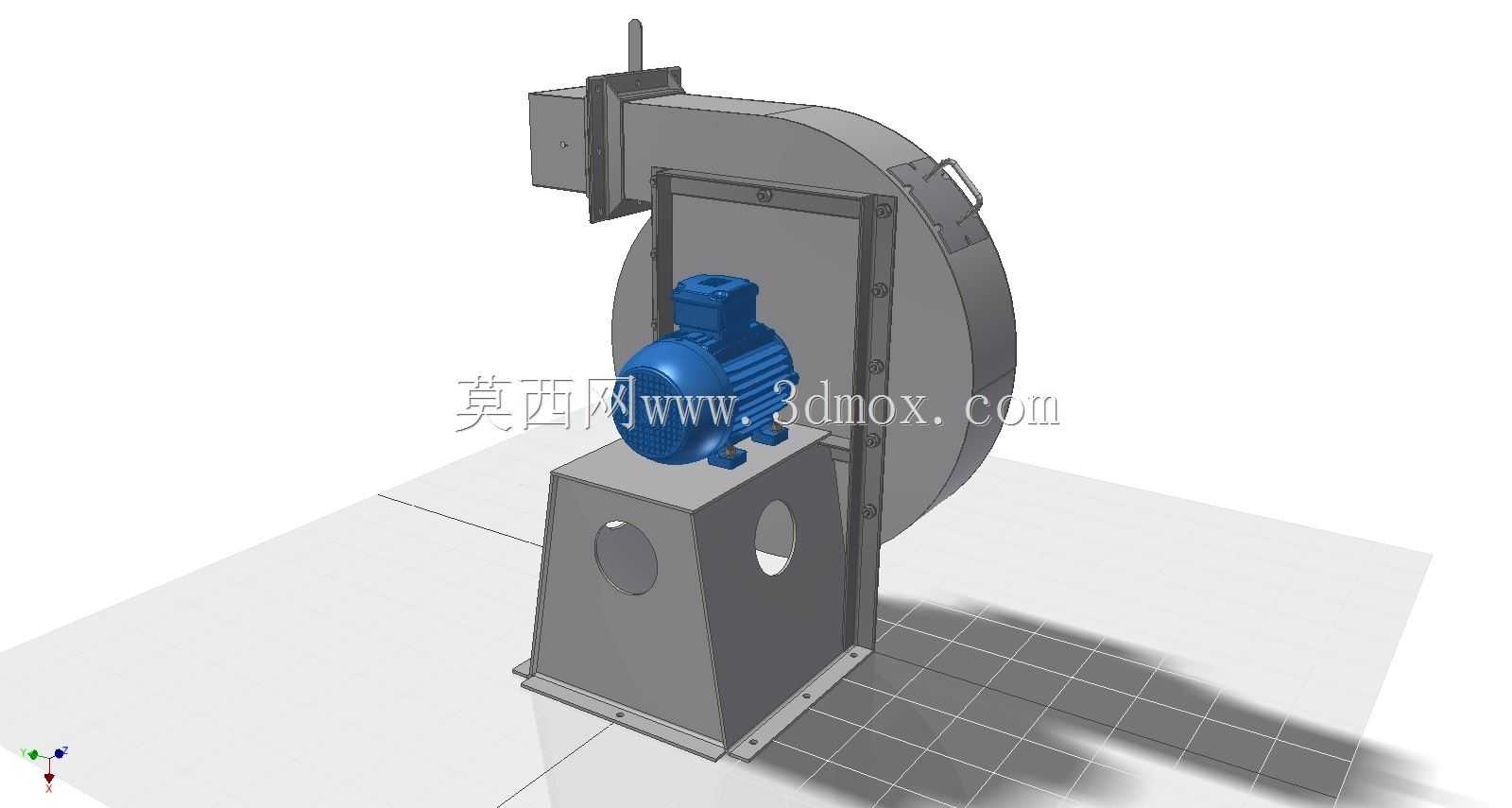

  驱动部分采用直联式的安装结构,电机输出轴直接与叶轮连接,省去了皮带传动、联轴器传动的中间环节,既减少了传动环节的功率损耗,也缩小了设备整体的安装占地空间,同时降低了后期运维的工作量——不需要定期调整皮带张紧度、更换传动易损件。电机安装在独立的支座台面上,支座与蜗壳主体采用螺栓刚性连接,支座侧面开设的两个圆形通孔是吊装穿绳孔,方便设备安装时的吊装移位,也可以作为后期运维时的检修操作孔,用来观察电机底部的固定状态、清理支座区域积尘。支座底部设计了带安装孔的法兰底板,安装时可以通过膨胀螺栓或者焊接方式固定在混凝土基础或者钢架平台上,底板的尺寸经过匹配计算,能够覆盖设备运行时的振动传导范围,避免因固定面积不足导致运行时出现共振异响。

  进风口位置设置了可调式的挡板结构,这部分是风量调节组件,通过调整挡板的开合角度,可以控制进风口的通流面积,进而实现输出风量、风压的工况调节,不需要额外在管路上加装风阀,简化了现场管路的配置。出风口采用方形法兰接口,法兰上预留了螺栓连接孔,方便与现场的送风管线快速对接,法兰的密封面做了平面度处理,对接时加装密封垫即可保证连接处的气密性,避免高压送风时出现漏风泄压的问题。蜗壳侧面加装的金属提手,是考虑到设备检修、移位时的人工搬运需求,当设备需要拆解维护时,作业人员可以通过提手扶持蜗壳部分,避免拆装过程中壳体滑落磕碰。

  从安装边界的尺寸适配角度,这套结构的整体布局非常紧凑,电机位于蜗壳的侧下方,不会额外增加设备的径向尺寸,出风口的切向布置方向可以根据现场管线走向调整安装角度,蜗壳与支座的连接孔位采用周向均布设计,松开连接螺栓即可旋转蜗壳调整出风口朝向,适配不同方向的管线接入需求,不需要额外定制变向接头。在建模过程中,所有部件的配合间隙都按照实际加工公差预留,比如电机轴与叶轮的配合公差、蜗壳前后端盖的密封间隙、支座与电机的安装定位间隙,都符合通用机械加工的精度要求,模型可以直接作为生产加工的参考依据,也可以用于整套通风系统的装配干涉检查,提前预判现场安装时可能出现的管线碰撞、空间不足等问题。

  在实际选型应用中,这类高压风机的参数匹配需要结合现场的阻力计算结果确定,模型的结构尺寸对应常规6号高压离心风机的规格,适配中小风量高风压的工况场景,比如小型除尘设备的引风、注塑机的供风冷却、粮食加工管线的气力输送等场景,结构的刚性设计也能满足连续24小时运行的工业使用要求,支座的加强筋结构可以抵消电机高速运行时产生的振动,避免长期运行出现焊缝开裂、螺栓松动的问题。
