轴流风机配套铝合金百叶窗结构设计

　　在工业厂房通风、冷却塔配套、机房排风、户外设备散热等场景中，轴流风机的出风口往往需要配套防护导流构件，这款铝合金百叶窗就是针对这类需求设计的功能性配套部件。日常运维中不少项目都遇到过风机停机时，室外雨水、扬尘、飞虫顺着通风口倒灌进设备内部的问题，甚至有鸟类钻入风道造成风机叶轮损坏的案例，这款百叶窗的核心作用就是在不影响风机正常排风效率的前提下，解决上述防护痛点。

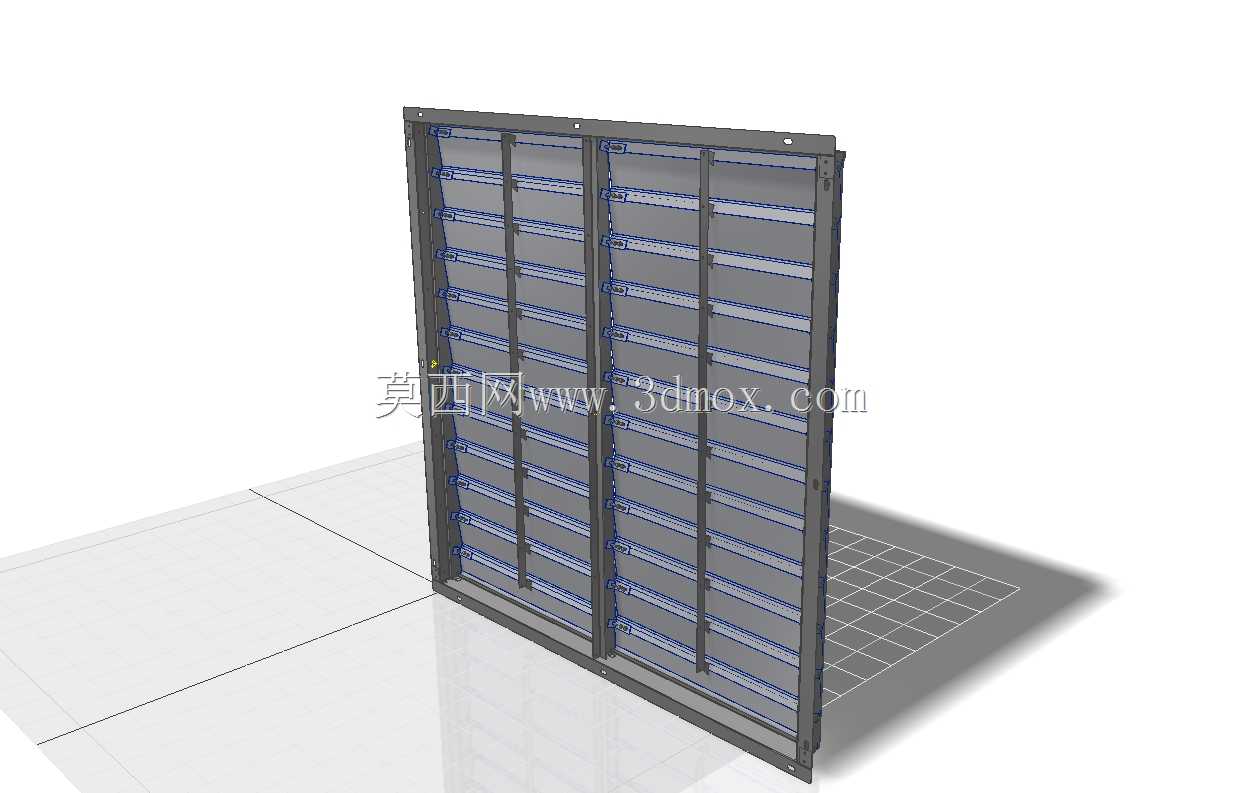

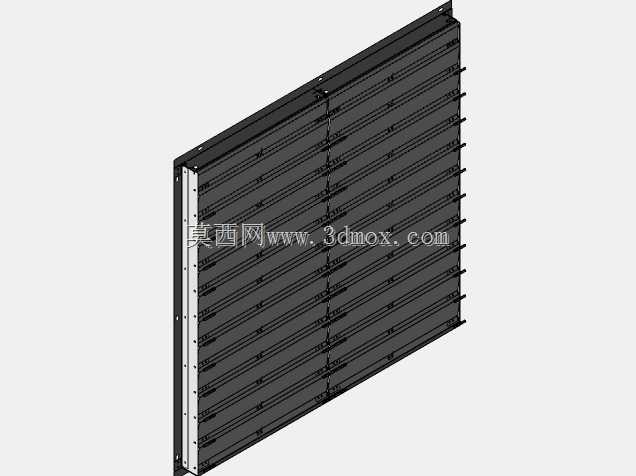

　　从结构设计逻辑来看，这款百叶采用双扇对拼的模块化框架结构，整体边框采用铝合金挤压型材折弯拼接成型，相比传统钢制百叶重量降低40%以上，同时铝合金表面自然形成的氧化层能适应户外高湿、轻度腐蚀的使用环境，不需要额外做喷漆防腐处理，后期运维成本更低。每扇百叶的叶片采用等间距排布的重力式自垂结构，没有额外的连杆驱动机构，当轴流风机启动排风时，气流会推动叶片绕上部的转轴向上开启，叶片开启角度随风压大小自适应调整，风压越大叶片开启角度越接近90度，最大限度降低通风阻力，减少风机的额外压损；当风机停机时，叶片依靠自身重力自然下垂闭合，相邻叶片的搭接边做了翻边咬合设计，闭合后叶片之间没有明显缝隙，能有效阻挡雨水溅入、大颗粒扬尘飘入以及小型生物钻入风道。

　　设计过程中重点考量了安装边界的适配性，整体框架的外沿尺寸严格匹配常规轴流风机的出风口法兰尺寸，框架四周预留了均匀分布的螺栓安装孔位，可以直接和风机出风口法兰、墙体预留通风口或者通风管道端口对接安装，不需要额外制作过渡连接构件。叶片的转轴采用内嵌式尼龙衬套，既避免了铝合金转轴和框架直接接触产生的金属磨损，也能在叶片开合过程中降低异响，同时尼龙材质的耐候性可以适应-20℃到60℃的户外使用环境，不会因为长期高低温交替出现脆裂问题。双扇拼接的结构设计也考虑了大尺寸通风口的运输和安装便利性，单扇重量控制在单人可搬运的范围内，现场安装时不需要大型吊装设备，两名运维人员即可完成对位和螺栓固定作业。

　　从气流组织的角度，叶片的截面做了微弧导流设计，不是简单的平直薄板结构，当气流吹过叶片表面时，微弧面能引导气流顺着叶片方向向外扩散，减少气流在叶片处形成的涡流紊流，降低排风过程中的风噪，实际测试中相比平直叶片的百叶结构，同风量下噪音能降低3-5分贝。框架的拼接处采用了角码注胶连接工艺，拼接缝隙处填充密封胶，避免雨水从框架拼接缝处渗入，叶片闭合状态下，相邻叶片的搭接量不小于15mm，即使遇到中雨天气，雨水打在百叶外表面也会顺着叶片的导流槽向下流到框架底部的排水槽，再从边框底部预留的排水孔排出，不会出现积水渗入内侧的情况。

　　在结构强度校核上，铝合金型材的壁厚选取兼顾了轻量化和抗风要求，叶片采用中空挤压铝型材，在保证叶片自身刚性的前提下降低自重，确保风机风压较低时也能顺利吹开叶片，不会因为叶片过重导致小风量工况下叶片开启不足、增加风阻。框架的整体结构能承受12级以下的正面风压，不会出现框架变形、叶片脱落的问题，适合安装在建筑外墙、户外设备平台等暴露场景。和传统的固定百叶相比，这种重力自垂式结构在风机停机时的密闭性更好，冬季还能减少室内外空气的对流，降低机房或者厂房的热量损耗，而在风机运行时的通风阻力又远小于带防护网的固定百叶，不会因为加装防护构件造成风机风量明显衰减。
