高压离心式通风机三维结构设计

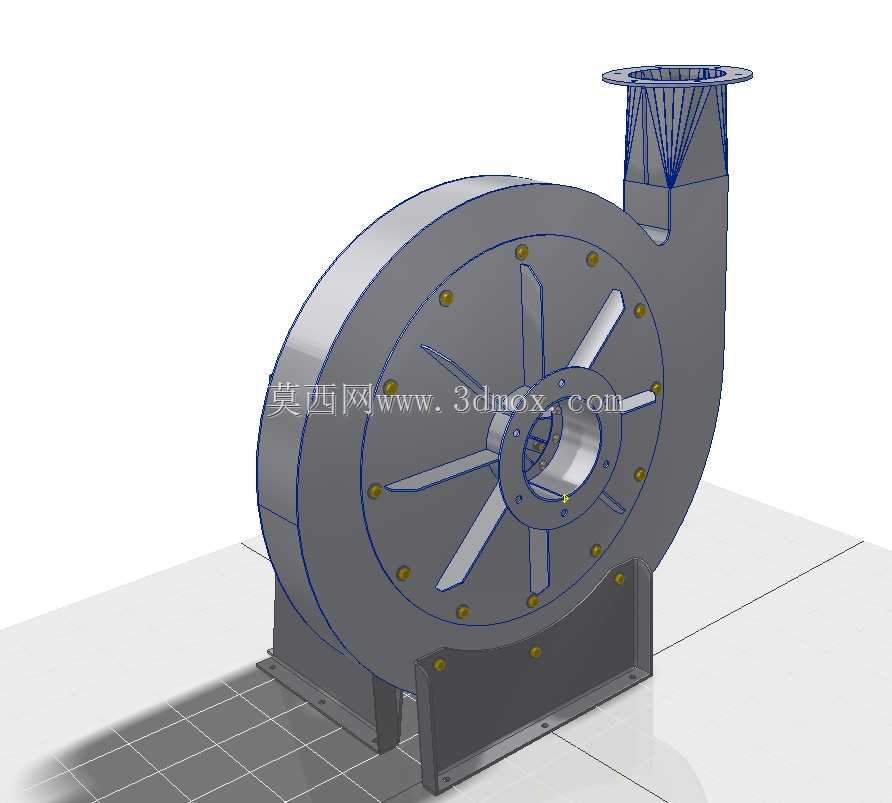

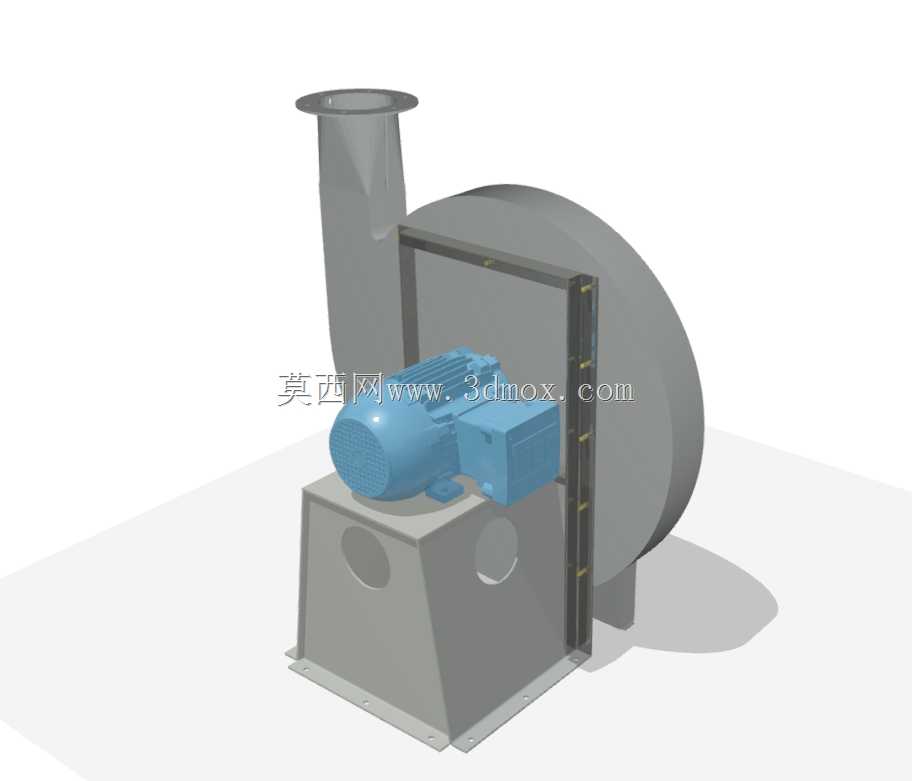

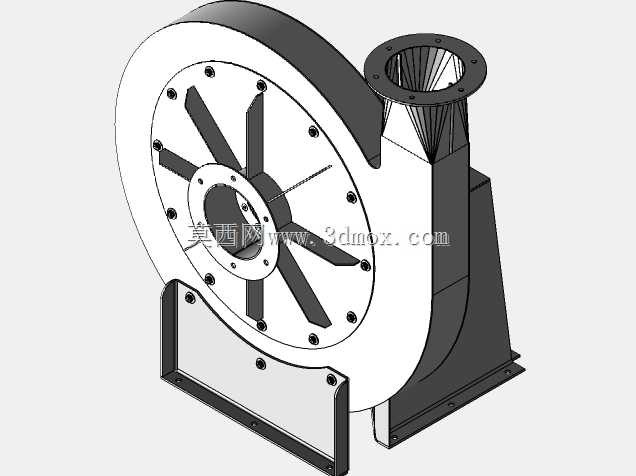

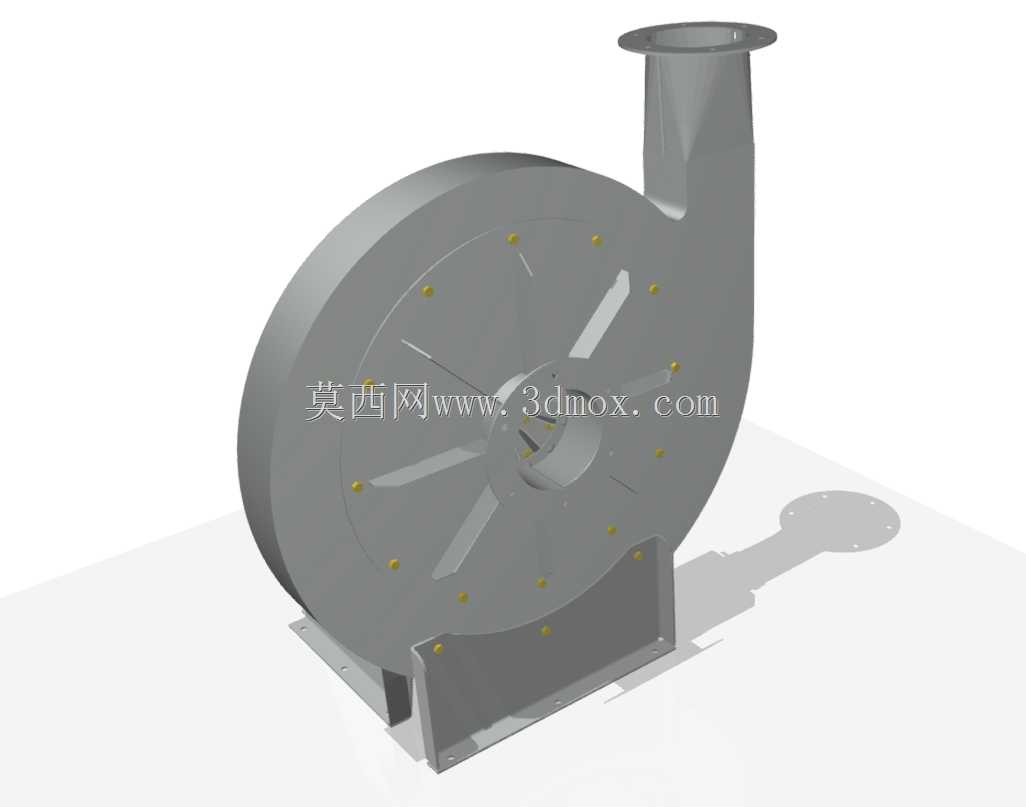

　　这款高压离心风机的三维结构，完整还原了设备从进风到增压出风的全流道构型，在工业现场的物料气力输送、高压送风系统、小范围除尘风源配套、燃烧设备助风环节都有广泛适配场景，区别于普通低压离心风机，其蜗壳型线采用对数螺旋线优化设计，能在叶轮高速旋转时将气流的动压更高效转化为静压，满足系统对高出口风压的需求。从结构拆分来看，叶轮部分采用后向直板叶片布局，叶片与轮盖、轮盘的连接位置做了圆弧过渡处理，既降低了气流在叶道内的涡流损失，也能减少长期运行时的应力集中问题，叶轮周圈均匀布置的紧固螺栓，将轮盖与蜗壳侧的密封压盘牢牢固定，配合蜗壳与叶轮间的微小间隙设计，能有效减少高压气流的内泄漏，提升整机运行效率。蜗壳出口采用圆形法兰接口，

　　法兰端面预留了标准螺栓孔位，可直接对接现场的通风管道，无需额外做转接结构，进风口采用收敛式圆弧集流器设计，能让气流均匀顺畅进入叶轮中心区域，避免进风紊流带来的额外噪声与效率损耗。底部的安装底座采用折弯焊接式结构，底座上预留的长条形安装孔，可适配现场安装基础的小范围尺寸偏差，降低现场安装的对位难度，底座与蜗壳壳体的连接位置做了加强筋布置，能承受叶轮高速旋转时产生的振动载荷，避免长期运行出现壳体变形、连接松动的问题。在建模过程中，所有配合面的尺寸边界都严格遵循通用风机的安装规范，蜗壳的整体宽度、叶轮直径、进出口法兰的中心高度都做了参数化约束，设计人员可根据实际风压风量需求，直接调整对应参数完成同系列不同规格风机的变型设计，

　　无需重新搭建基础模型。从实际选型适配角度看，该结构的风压覆盖范围可满足多数中短距离气力输送、高压送风的工况需求，叶轮做动平衡校验的安装位也在模型中做了预留，方便后续工艺环节的工装匹配，壳体上的观察位结构可方便运维人员检查叶轮积灰、磨损情况，无需完全拆解壳体就能完成日常巡检维护。不同于普通轴流风机的大风压低风压特性，这款高压离心风机的结构设计更侧重出口压力的提升，蜗壳的流道截面从叶轮出口位置开始逐步扩大，让气流在流动过程中逐步减速增压，减少动压损失，叶片的安装角度经过反复校核，能在保证风压的前提下控制轴功率在合理区间，避免配套电机出现过载问题。安装边界方面，整机的重心落在底座中心区域，现场安装时只需按照底座预留孔位做基础固定，无需额外做配重调整，进出口法兰的连接尺寸符合通用通风管道标准，可直接与现有管路系统对接，减少现场改造的工作量。
