工业级斗式垂直物料输送提升结构

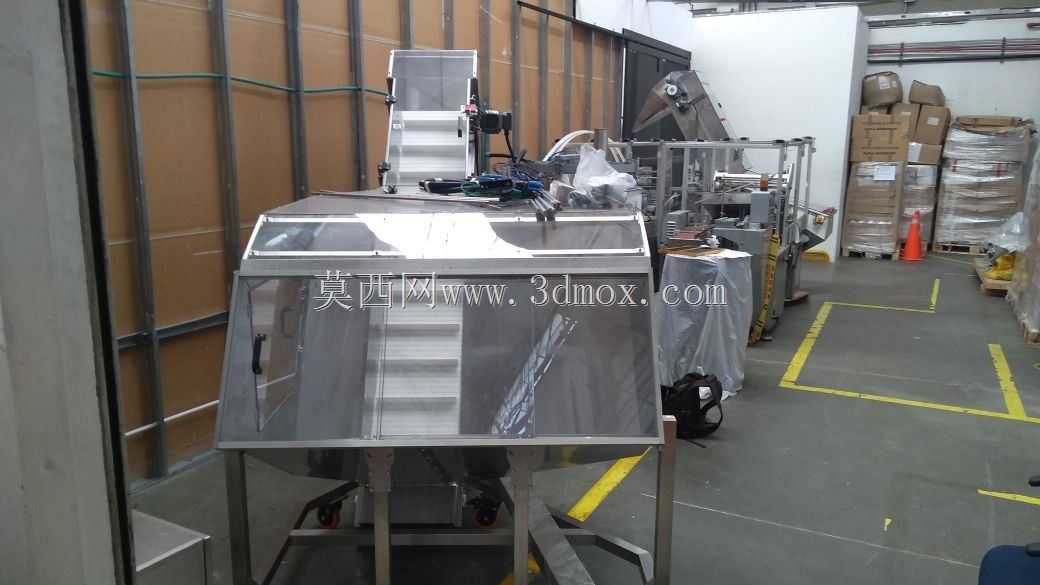

　　这套垂直输送结构主要面向生产车间内散料、小型工件的跨高度转运场景，常见于食品加工、精密零部件分拣、包装产线的上游供料环节，用来解决平面布局中不同高度工位间的物料流转需求，替代传统人工反复搬运的作业模式，降低作业人员的重复劳动强度，同时减少人工转运过程中出现的物料洒落、磕碰污染问题。从结构设计逻辑来看，整体采用全不锈钢钣金作为主体外罩与支撑框架，框架底部配置可调式支撑脚轮，既可以在车间内根据产线调整位置快速部署，也能通过脚轮的调节螺杆找平设备，避免长期运行出现结构倾斜导致的传动卡滞。设备核心的提升单元采用阶梯式料斗结构，料斗沿封闭的环形导轨循环运转，进料端设置在设备下部的敞口区域，物料倒入后随料斗沿垂直轨道向上输送，

　　到达顶部出料位置时，料斗沿导轨轨迹自动翻转，将物料精准导入下游设备的接料口，整个输送过程处于半封闭的外罩内部，能有效避免粉尘类物料外溢，也能防止外部杂物落入输送路径污染物料。设计过程中重点考虑了安装边界的适配性，设备整体占地宽度控制在1.2米以内，长度方向预留0.8米的操作维护空间，垂直提升高度可根据现场工位差调整，常规部署时设备顶部距离车间天花板预留不小于0.5米的检修空间，侧面预留0.4米的空间用于日常检查传动链条张紧度、清理残留物料。传动部分采用后置式电机布局，电机与主动轮之间通过链轮链条传递动力，传动区域设置独立的可拆卸防护罩，日常维护时只需拆下防护罩即可完成张紧调节、润滑保养等操作，不需要拆解设备主体结构。

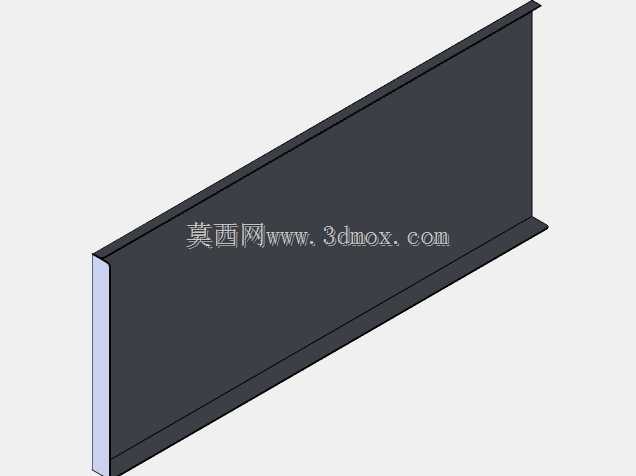

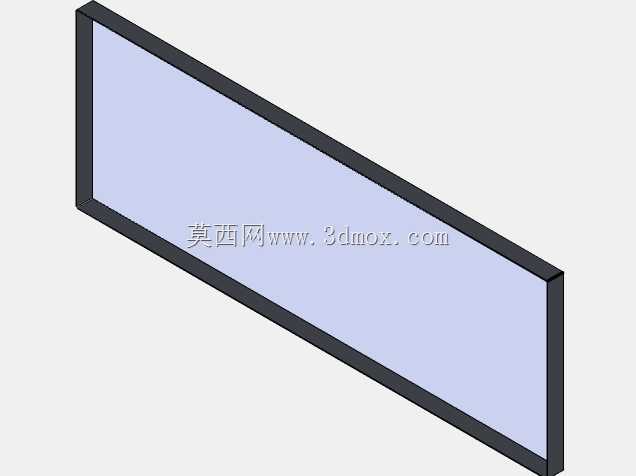

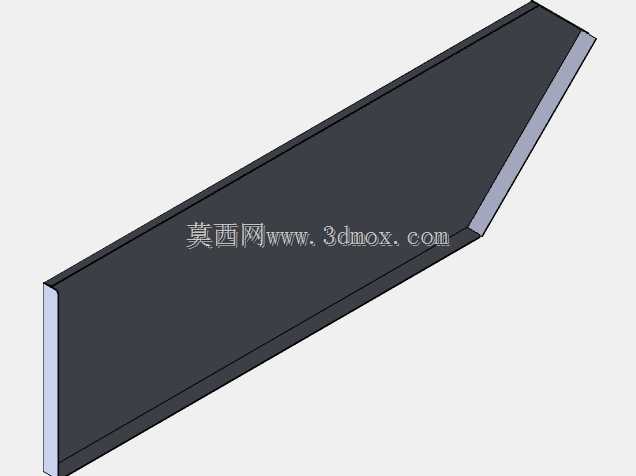

　　料斗与传动链条的连接采用快拆式卡扣结构，当需要更换不同规格料斗适配不同物料时，不需要专用工具即可快速完成拆装，缩短产线换型的调整时间。设备下部的进料区域设置倾斜导料板，导料板角度根据物料的安息角设计，确保倒入的物料能顺利滑入料斗内部，不会在进料口堆积堵料，导料板表面做抛光处理，减少物料与板面的摩擦阻力，针对粘性较强的物料，还可以在导料板位置加装振动辅助组件，避免物料粘附在板面上。外罩的观察位置设置透明可视窗口，作业人员在设备外部即可观察内部料斗的运行状态、物料填充情况，不需要频繁打开外罩检查，降低运行过程中的安全风险。从运行稳定性角度考虑，环形导轨的上下两端都设置了导向轮组，对料斗的运行轨迹做双向约束，避免高速运行时料斗出现晃动、

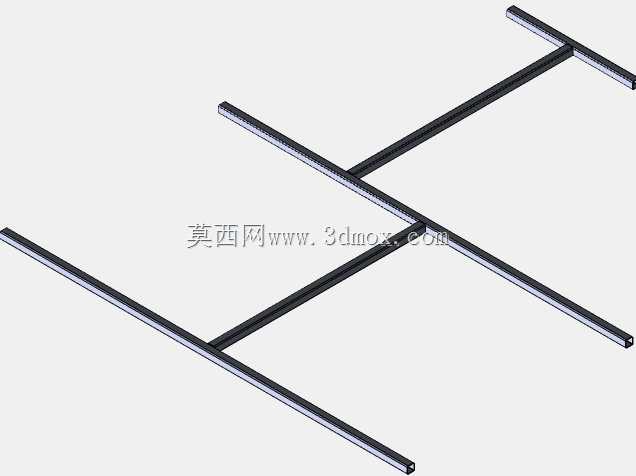

　　跑偏的问题，导轨接触面采用耐磨材质衬条，长期运行磨损后只需更换衬条即可，不需要整体更换导轨，降低后期维护成本。设备的出料口位置设置可调节的导流挡板，通过调整挡板角度可以改变物料的抛出轨迹，适配不同接料口的位置与尺寸，避免物料落到接料区域外部。针对食品类物料的应用场景，所有与物料接触的部位都采用镜面不锈钢材质，焊缝位置做打磨抛光处理，不存在卫生死角，方便日常冲洗清洁，符合食品加工设备的卫生要求；针对工业零部件的输送场景，可以在料斗内部加装软质垫层，避免工件在输送、翻转过程中出现磕碰划伤，保护工件表面质量。整体结构的受力框架采用方管焊接成型，焊接后做整体去应力处理，避免长期承重出现框架变形，所有外部边角都做圆弧倒角处理，消除尖锐边角带来的作业安全隐患。电气控制部分预留了与上下游设备联动的信号接口，可以实现与前端供料设备、后端加工设备的启停同步，当后端设备出现故障停机时，提升结构会自动停止供料，避免物料在出料口堆积溢出。
