三翼式定位安装传感支架结构设计

项目分类:传感器 发布时间:2022-03-16 ID:575691
  • 三翼式定位安装传感支架结构设计
  • 三翼式定位安装传感支架结构设计

  在工业自动化产线的工位定位、物料到位检测场景中,这类三翼结构的传感安装支架是适配漫反射、对射类光电传感器的常用配套构件,区别于常规直杆式或L型支架,它的三向延伸结构能在不额外增加转接件的前提下,覆盖三个正交方向的感应点位安装需求,减少现场安装时的拼接调试工作量。从实际使用场景来看,这类支架常应用在装配线的托盘到位检测、小型工件分拣工位的物料存在确认、非标设备的活动部件行程限位辅助安装场景,尤其是在安装空间局促、需要同时兼顾多个方向感应点位的工位上,单一支架就能完成原本需要两到三个普通支架组合才能实现的固定效果,大幅压缩安装工位的辅件占用空间。

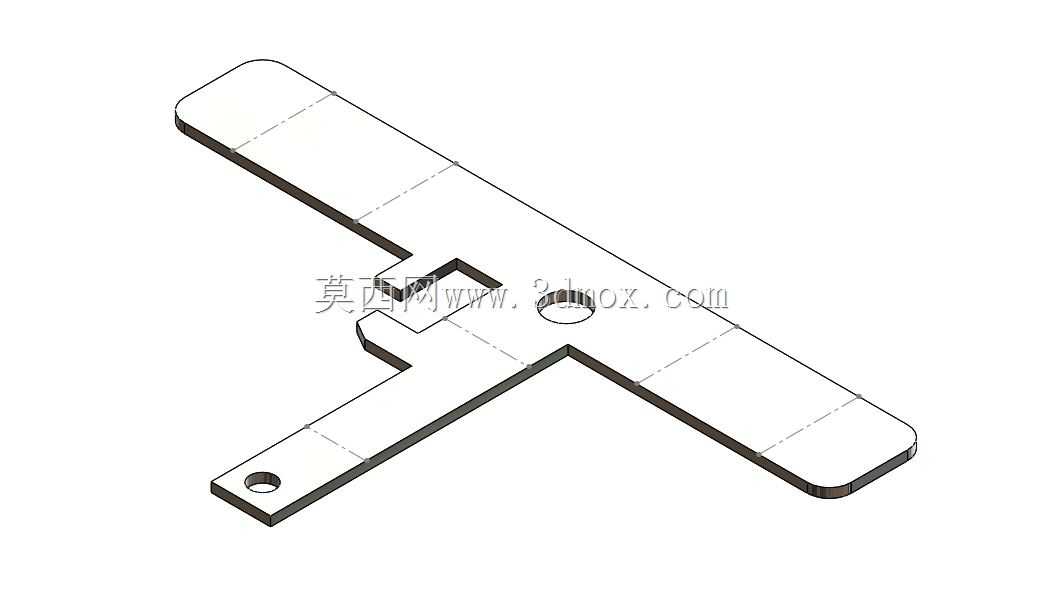

  从功能特性上看,支架主体采用等厚薄板结构设计,板材厚度适配常规M3、M4规格的传感器安装螺丝,三个翼臂上预留的分段刻线是现场调试时的长度参考标记,安装人员无需额外借助钢尺测量,就能快速对齐翼臂伸出长度,保证多工位同类型支架安装的一致性。中心位置的开孔是主安装固定位,可通过螺栓将支架整体锁定在设备型材或安装基座上,其中一个短翼端部额外预留的小孔,是辅助防转定位结构,当现场存在设备振动较大的工况时,可在该孔位加装定位销或小规格固定螺丝,避免支架长期受振动影响出现角度偏移,导致传感器感应位置失准。

  设计思路上,这款支架没有采用复杂的折弯或焊接结构,整体为单块板材线切割或冲压成型,所有边角都做了R角倒钝处理,既避免安装调试过程中尖锐边角划伤操作人员,也能减少板材应力集中点,提升支架整体的结构强度。三个翼臂的长度经过匹配性设计,两个长翼臂长度一致,短翼臂长度约为长翼的二分之一,这种比例设计既能保证两个主感应方向的伸出距离足够避开设备主体的结构遮挡,又能通过短翼臂的辅助固定提升整体安装稳定性,不会因为翼臂过长导致支架在受轻微触碰时出现形变。翼臂上的分段虚线标记并非装饰结构,每段间隔对应常用的传感器安装距离档位,现场调试时可根据实际感应距离需求,将传感器固定在对应标记位置,减少反复调整的试错时间。

  从安装边界尺寸来看,支架整体展翼后的外接圆直径适配100mm到150mm安装空间的工位需求,板材厚度控制在2mm到3mm区间,既保证翼臂伸出后不会因为自重出现下弯形变,又不会因为板材过厚增加不必要的重量和材料成本。中心安装孔的孔径适配常规M5规格的固定螺栓,可直接安装在工业铝型材的T型槽上,也可通过转接块固定在钢板焊接的设备基座上,安装孔周边预留的沉台结构,能让固定螺栓的头部完全埋入支架平面内,不会出现螺栓凸起干涉传感器安装的问题。短翼端部的小孔孔径为3.2mm,适配M3规格的防转固定螺丝,当支架安装在圆弧面或非平面基座上时,这个辅助固定孔能提供额外的锁紧点,避免支架绕中心螺栓转动。

  在实际选型适配时,需要注意这款支架的承载上限,由于是薄板结构,它仅适合固定重量在50g以内的小型光电、接近类传感器,不能用于固定重型视觉相机或大体积激光检测头,否则会出现翼臂形变导致检测精度下降的问题。另外,支架的表面处理可根据使用场景选择镀锌或喷塑工艺,在有切削液、腐蚀性气体的车间场景下,优先选择表面喷塑的版本,能提升支架的防锈耐腐蚀能力,延长使用寿命。在三维建模过程中,这类支架的建模重点在于翼臂的比例控制和安装孔位的位置精度,尤其是中心孔与端部辅助孔的位置度公差需要控制在0.1mm以内,避免加工后出现安装孔位错位,导致现场无法装配的问题,所有翼臂的边角圆角需要保持一致,既符合钣金加工的工艺要求,也能避免应力集中导致的翼臂断裂问题。
