可调式皮带张紧调节支座结构设计

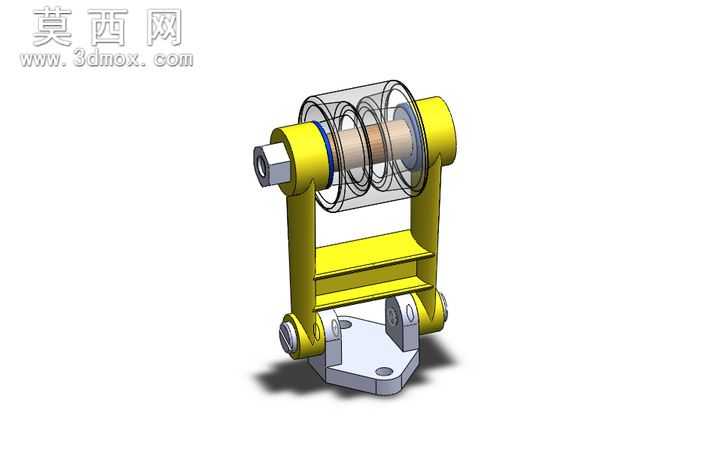

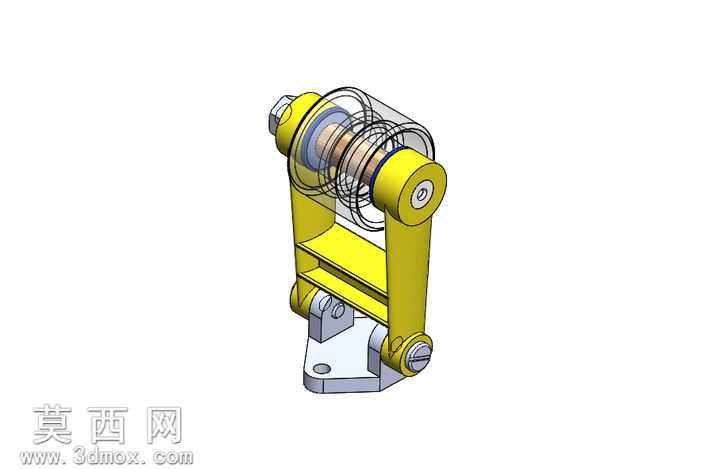

该作品为皮带张紧调节类机械支座结构，采用三维参数化建模方式完成整体设计，建模过程中先从底部安装基座开始搭建，基座设置有对称分布的安装孔位，用于整体结构与设备机架的螺栓固定，基座上方通过铰接耳座连接两侧立式支撑臂，支撑臂采用等厚钣金折弯式结构设计，兼顾结构强度与轻量化需求。两侧支撑臂顶部设置同轴的辊轴安装位，辊轴部分采用分层结构设计，中间段为皮带承托工作面，两端设置轴肩与支撑臂配合定位，外侧预留锁紧螺母安装位，可通过调整螺母锁紧位置实现辊轴的轴向固定，同时辊轴与支撑臂之间预留转动间隙，保证辊轴可随皮带传动顺畅转动。支撑臂中部设置横向加强连接板，有效提升两侧支撑臂的结构刚性，避免受力时出现外张变形。建模过程中对所有铰接位置、配合面均做了公差预留设计，保证各活动部件的运动行程符合调节需求。材质设置上，支撑结构部分采用哑光黄色金属漆材质模拟喷涂型钢构件，基座部分采用银灰色金属材质表现机加工金属表面质感，辊轴部分的透明护罩采用半透明亚克力材质，既可以直观展示内部辊轴与皮带的配合结构，也还原了实际设备中安全护罩的设计形态。渲染阶段采用柔和的工作室环境光，突出各部件的结构轮廓与材质质感，阴影设置自然柔和，清晰展现结构的空间层次。整体设计围绕皮带传动的张紧调节需求展开，通过铰接式支撑臂结构可实现辊轴高度与角度的微调，适配不同张紧度需求的皮带传动场景，各部件的连接方式均符合机械设计规范，具备实际加工生产的可行性，结构拆解清晰，可直接用于机械原理教学演示或相关设备的改造设计参考。
