多耳铰接式机械连接支架结构设计

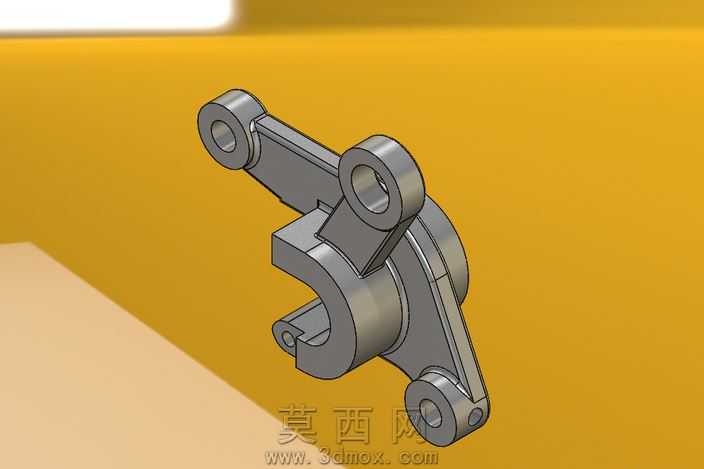

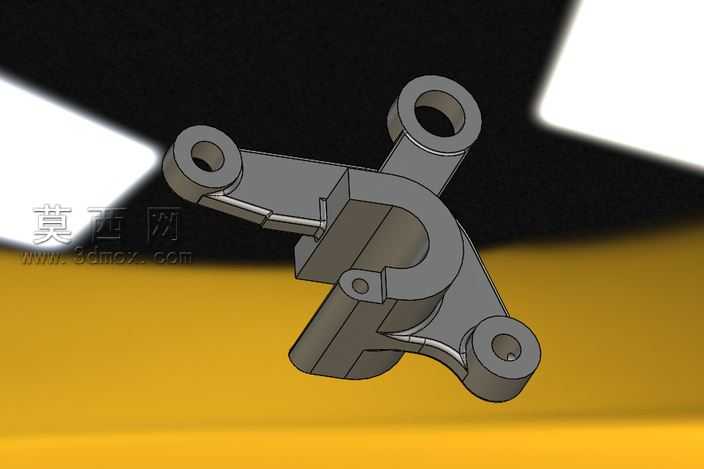

本作品为多耳铰接式机械连接支架，采用三维参数化建模方式完成全结构设计，建模过程中以基准面、基准轴作为定位参照，依次完成主体基体、四个铰接耳座、中部弧形卡扣结构、加强筋结构的特征创建。主体基体采用半开放抱合式结构设计，可适配对应直径的柱状构件实现卡合定位，建模时通过拉伸凸台完成基体的基础轮廓搭建，再通过旋转切除、拉伸切除特征加工出中部的弧形卡槽，卡槽边缘做了微小的倒角处理，避免装配时出现应力集中与棱边刮损的问题。四个铰接耳座沿基体周向均匀分布，每个耳座中心都设计有同轴的铰接通孔，孔位与耳座端面保持严格垂直，建模时通过同轴心、重合等几何约束保证各孔位的位置精度，耳座与主体基体的衔接位置设计了平滑过渡的加强筋，筋条采用变厚度设计，靠近基体位置厚度更大，向耳座末端逐渐收窄，在不额外增加过多重量的前提下有效提升了耳座的结构强度，避免铰接受力时出现根部断裂的问题。中部弧形卡扣的侧边设计有小型定位凸耳，凸耳上预留有锁止孔位，可通过紧固件实现卡扣的锁合固定，保证支架与被连接件的装配稳定性。渲染阶段采用哑光金属材质模拟铸钢构件的表面质感，调整材质的粗糙度、金属度参数还原真实铸件的细微颗粒质感，场景采用暖黄色渐变背景搭配定向补光，通过光影对比清晰凸显支架的立体轮廓与各部分结构细节，不同角度的渲染视图可完整展示支架的正面、侧面、背面结构特征，清晰呈现各铰接孔的位置关系、加强筋的排布形态以及卡扣结构的细节设计。整个建模过程遵循机械零件设计的工艺合理性要求，所有转角位置都做了适配铸造工艺的圆角处理，避免出现尖锐棱角，各孔位的尺寸预留了合理的装配公差，可直接用于后续的工程图导出与加工生产参考，结构设计兼顾了连接强度、装配便捷性与工艺可行性，可作为机械铰接系统中的通用连接构件使用。
