10mm间距2位松不脱接线端子结构

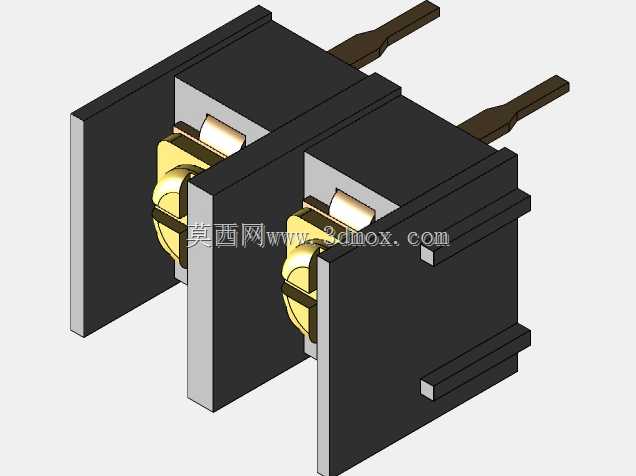

　　在低压电气柜、工业控制设备、小型电源模块的内部布线场景里，这类间距10mm的2位接线结构是十分常见的互连部件，主要承担单股或多股铜芯导线的固定与导电连通作用，相比螺丝直接压接的端子，松不脱结构的压线螺丝不会从端子座上脱落，能大幅降低现场布线时螺丝掉落遗失、掉入设备内部引发短路故障的风险，尤其适合装配空间局促、后期运维拆装频繁的设备内部使用。从结构设计逻辑来看，该接线座采用双位并排布局，相邻接线位中心间距设定为10mm，这个尺寸既可以满足AC380V及以下电压等级的电气间隙要求，避免相邻导电件之间发生爬电、击穿问题，又能尽可能压缩端子整体的占用宽度，适配PCB板或安装导轨上的紧凑排布需求。端子的绝缘基座采用黑色热固性塑料材质，

　　这类材料具备优秀的阻燃性能与耐高温特性，在导线长期通电发热、偶尔出现过载升温的工况下，不会出现软化变形、引燃的风险，基座两侧设计有凸起的导向卡扣结构，既可以实现多个同规格端子的并排拼接扩展，也能适配标准导轨的卡装固定，不需要额外打孔安装，能大幅提升现场装配的效率。导电部分采用黄铜材质的压线框与导电片，表面做镀镍处理，既能降低接触电阻减少通电时的发热损耗，也能提升抗氧化能力，延长部件在潮湿、多粉尘工业环境下的使用寿命；压线部分的弧形压线框设计，在拧紧螺丝时可以均匀包裹导线线芯，不会出现螺丝顶伤单股线芯、压接不牢导致导线松脱的问题，适配线径范围覆盖0.5-2.5平方毫米的铜芯导线，能满足大部分控制回路、小功率动力回路的接线需求。

　　从安装边界尺寸来看，单个双位端子的整体宽度控制在20mm左右，基座深度与高度均适配常规低压电气设备的内部布线空间，尾部伸出的焊针长度可以满足波峰焊的工艺要求，既可以直接焊接在PCB电路板上作为板载接线端子使用，也可以通过拼接卡扣组合成多位端子排，安装在设备内部的安装梁上实现外部线缆的引入连接。在实际选型应用中，这类接线结构常被用在小型传感器接线盒、开关电源端子台、工业控制器IO接口、小型配电箱的分线部位，相比焊接式的导线连接方式，这种螺丝压接的端子不需要做焊锡处理，现场接线只需要用普通十字螺丝刀就能完成导线的拆装，对运维人员的工具要求低，后期更换线路、排查故障时的操作效率更高。设计过程中需要重点关注的细节在于，

　　绝缘基座的内部隔筋需要完全分隔两个接线位的导电腔体，隔筋的厚度要满足阻燃与绝缘强度要求，不能出现成型缩水导致的壁厚不均、隔筋缺损问题；压线螺丝的松不脱结构需要在螺丝拧到最高位置时，仍然被基座的限位结构卡住，不会从基座上脱出，同时螺丝的行程要足够，保证最大线径的导线能顺利插入压线框，拧紧后能提供足够的压紧力，避免导线受拉力时从端子中脱出。导电片与焊针的连接部位要保证足够的导通面积，避免大电流通过时出现局部过热，焊针的位置度公差需要控制在PCB插装的允许范围内，保证过波峰焊时能顺利对准PCB上的安装孔，不会出现插装偏位、虚焊的问题。此外基座表面的脱模斜度设计要兼顾成型便利性与装配精度，两侧的拼接卡扣要保证同型号端子拼接时没有明显缝隙，相邻端子的接线位间距保持一致，不会因为拼接误差导致电气间隙不足。
