连续流动式燃油喷嘴结构三维设计

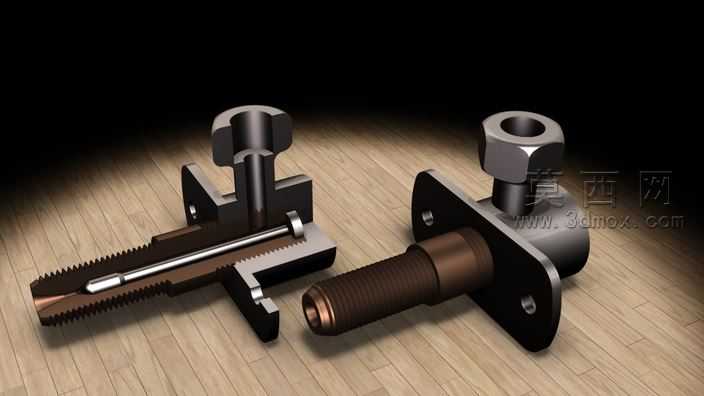

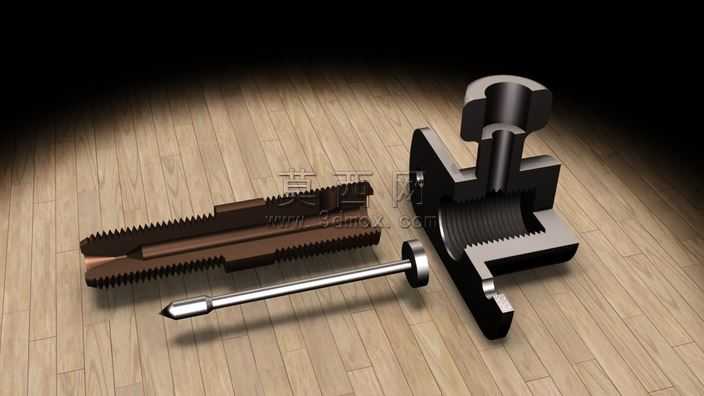

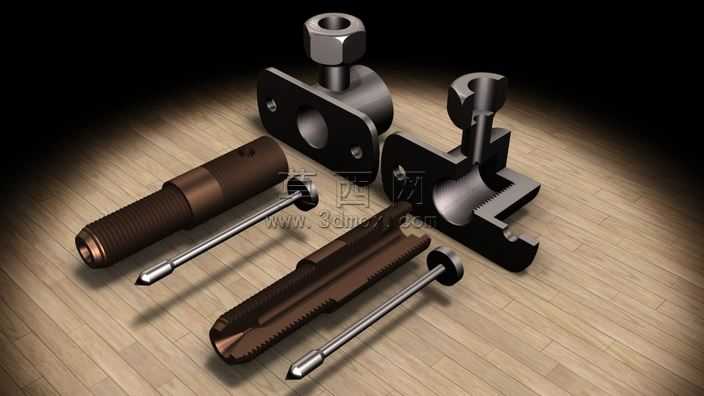

本作品为连续流动燃油喷嘴的三维建模设计成果，建模阶段严格遵循机械加工工艺规范，对喷嘴的各个组成部件进行1:1比例的参数化构建，完整还原了实物的装配关系与尺寸精度。建模过程中首先梳理喷嘴的核心功能逻辑：作为燃油供给系统的终端执行部件，需要实现燃油的稳定输送、精准雾化与可靠密封，因此在结构设计上拆分出阀体、阀芯、锁紧螺母、安装法兰、调节组件等多个独立零件，每个零件的建模都严格匹配机械加工的公差要求，对螺纹段、密封锥面、安装孔位等关键结构做了精细化的特征处理，保证后续装配时无干涉、可实现真实的运动模拟。材质渲染阶段针对不同部件的实际用材做了区分处理：与燃油直接接触的内部流道部件采用防锈金属材质，调节螺杆与锁紧结构采用高强度合金钢材质，外部安装法兰做了发黑防锈的表面处理效果，密封部位则还原了铜质密封件的金属质感，通过调整材质的粗糙度、反射率与环境光遮蔽参数，让整体渲染效果贴近真实工业零件的视觉表现，同时清晰区分不同部件的功能分区。结构设计上重点优化了连续流动工况下的燃油通路走向，扩大了稳流腔的容积以降低供油压力波动，阀芯与阀座的配合面采用锥面密封结构，既保证燃油流动时的通断可控，又能在闭合状态下实现无泄漏密封；安装法兰设置了两个定位安装孔，可直接适配发动机缸体或供油管路的安装位，锁紧螺母采用标准六角结构，方便使用通用工具进行拆装维护，外露的螺纹段做了收尾处理，避免安装时出现螺纹卡滞的问题。整体设计兼顾了功能性与工艺性，所有零件均可直接对接常规机加工流程生产，装配关系符合机械设计的通用规范，可用于燃油供给系统的教学演示、结构验证以及相关产品的开发参考，通过三维建模的方式直观呈现了连续流动燃油喷嘴的内部构造与工作原理，清晰展示了精密机械零件从功能需求到结构落地的完整设计逻辑。
