全参数化六角头外螺纹紧固连接件

　　在各类机械结构的连接场景中，螺纹紧固件是应用覆盖范围最广的基础零件，小到消费电子的内部装配，大到重型工程机械的结构拼接、化工管路的法兰对接、风电塔筒的节段固定，都离不开这类零件的可靠锁附。常规的标准螺栓选型往往需要对照国标手册逐一核对螺纹规格、螺杆长度、头部尺寸，一旦遇到非标准安装空间、特殊载荷要求的场景，就需要手动调整尺寸重新建模，重复工作量大且容易出现参数匹配错误。这款参数化螺栓的设计核心，就是把螺栓所有关联尺寸做了参数联动，使用者只需要输入目标螺纹公称直径、螺距、螺杆有效长度、六角头对边宽度与厚度这些核心参数，模型就能自动重建生成对应规格的零件，不需要逐个特征修改尺寸，能大幅提升不同项目中螺栓类零件的建模效率。

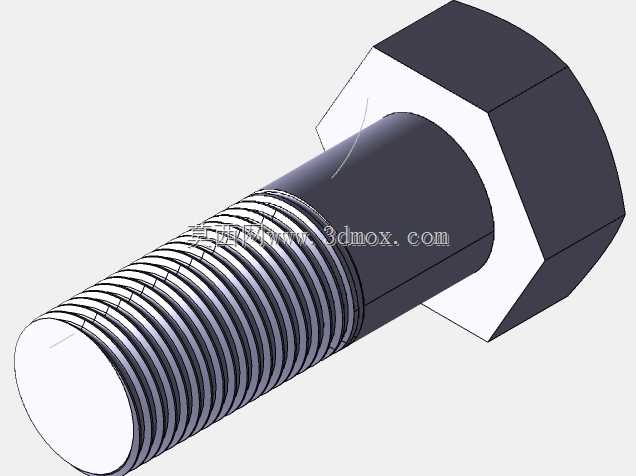

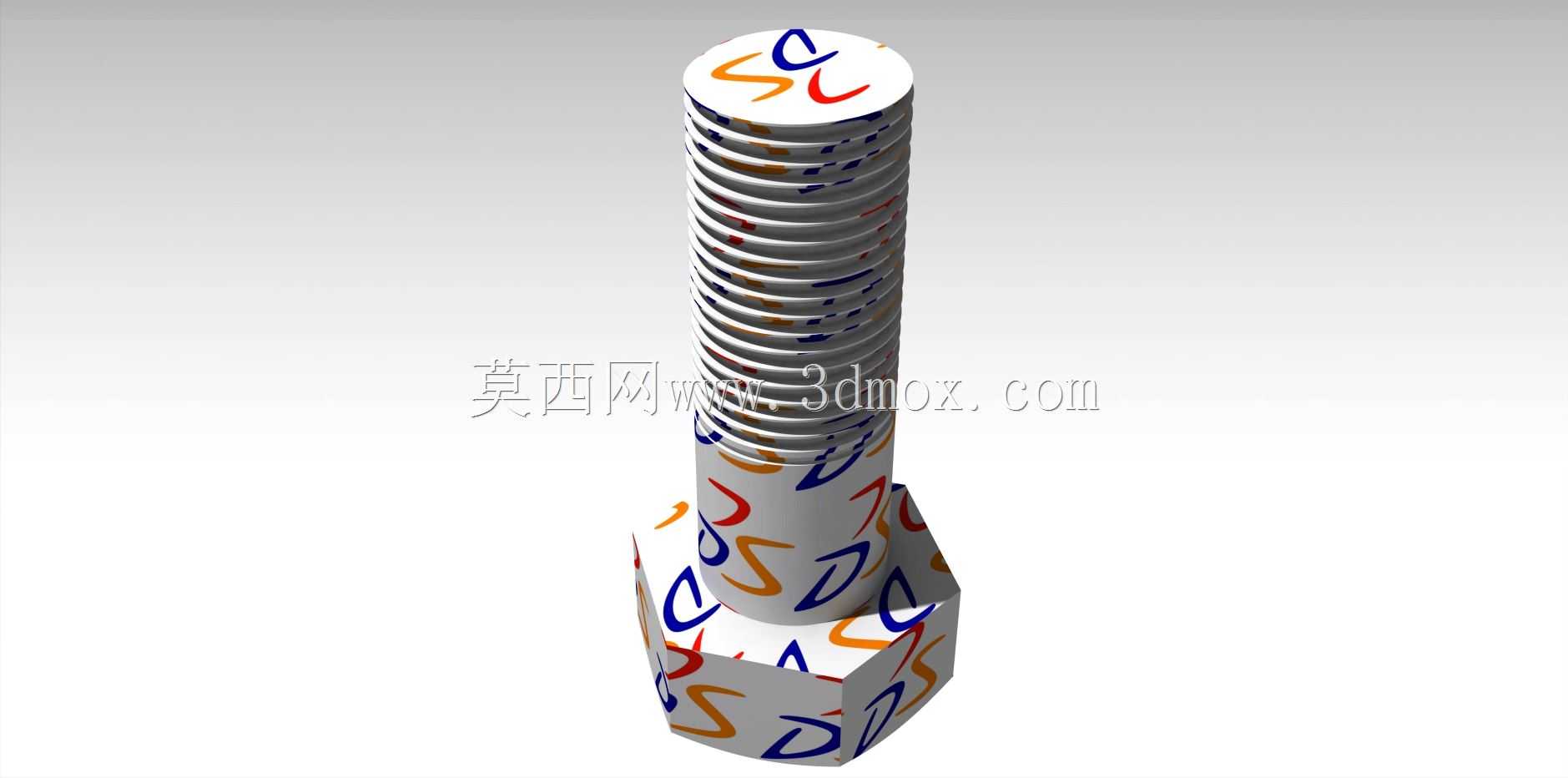

　　从结构设计逻辑来看，这款螺栓采用最通用的六角头形式，头部的六个受力面能适配普通开口扳手、套筒扳手、扭矩扳手等各类常规拆装工具，不需要特殊工装就能完成装配与拆卸作业，适配绝大多数现场安装与后期运维的场景。螺纹部分采用标准牙型轮廓建模，参数联动时会自动匹配对应公称直径下的牙型角、牙距、螺纹大径小径尺寸，不会出现牙型错位、螺纹收尾长度不合理的问题，螺杆与头部衔接的位置做了标准的过渡圆角处理，能有效降低应力集中系数，避免螺栓在受交变载荷、冲击载荷时从头部与螺杆的衔接位置发生断裂。

　　在实际选型应用中，需要先确认被连接件的总夹紧厚度，预留出螺母啮合长度、弹平垫的厚度余量，再对应调整螺杆的有效长度参数，避免出现螺杆过长干涉其他部件、或者过短导致螺母啮合齿数不足引发滑牙的问题。六角头的对边尺寸参数可以根据安装空间的边界调整，比如狭小安装空间内可以选用小规格对边尺寸的头部，搭配更高强度等级的材料来满足载荷要求；如果是需要大扭矩锁紧的重载场景，可以适当加大头部厚度与对边宽度，提升锁紧时的受力面积，避免扳手打滑或者头部棱角变形。螺纹部分的参数调整还要匹配被连接件的通孔尺寸，通常通孔直径要比螺纹大径大0.5到2毫米，根据装配精度要求调整间隙，保证装配时螺栓能顺利穿入，不会出现卡滞。

　　做三维装配设计时，这款参数化螺栓可以直接导入装配体，通过同轴、面重合的配合关系快速完成装配约束，参数修改后装配关系不会失效，不需要重新添加配合，在做整机BOM统计时，也能通过参数表快速导出不同规格螺栓的数量、尺寸信息，提升工程图出图与BOM制作的效率。针对有防腐要求的户外设备、化工场景使用需求，调整参数生成模型后，可以直接在模型基础上添加表面处理的特征，比如镀锌层、达克罗涂层的厚度预留，不需要重新调整基础尺寸。对于有防松要求的场景，也可以在现有参数模型的基础上快速拓展，比如在螺杆末端增加销孔、在头部增加法兰面或者防松齿结构，基础参数的联动逻辑不会因为附加特征的添加而失效，能适配更多特殊工况的使用需求。

　　在做结构强度仿真时，参数化模型可以直接导入仿真模块，通过调整不同的尺寸参数快速完成多组规格的静力学、疲劳仿真计算，对比不同直径、不同长度螺栓在相同载荷下的应力分布、变形量，快速选出满足安全系数要求的最优规格，不需要反复重建不同规格的模型，能大幅缩短选型验证的周期。需要注意的是，调整参数时要遵循螺纹紧固件的尺寸规范，比如螺纹收尾的长度要保留1.5到2倍螺距的退刀距离，头部与螺杆的过渡圆角半径不能小于对应规格的标准要求，避免加工时出现应力集中或者刀具干涉的问题，保证生成的模型不仅能用于三维展示，还能直接对接加工工艺要求，导出的工程图能直接用于生产制造环节。
