双孔连接式机夹结构三维设计

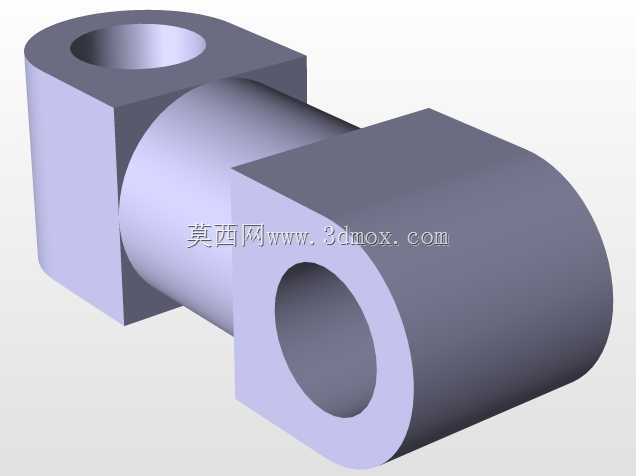

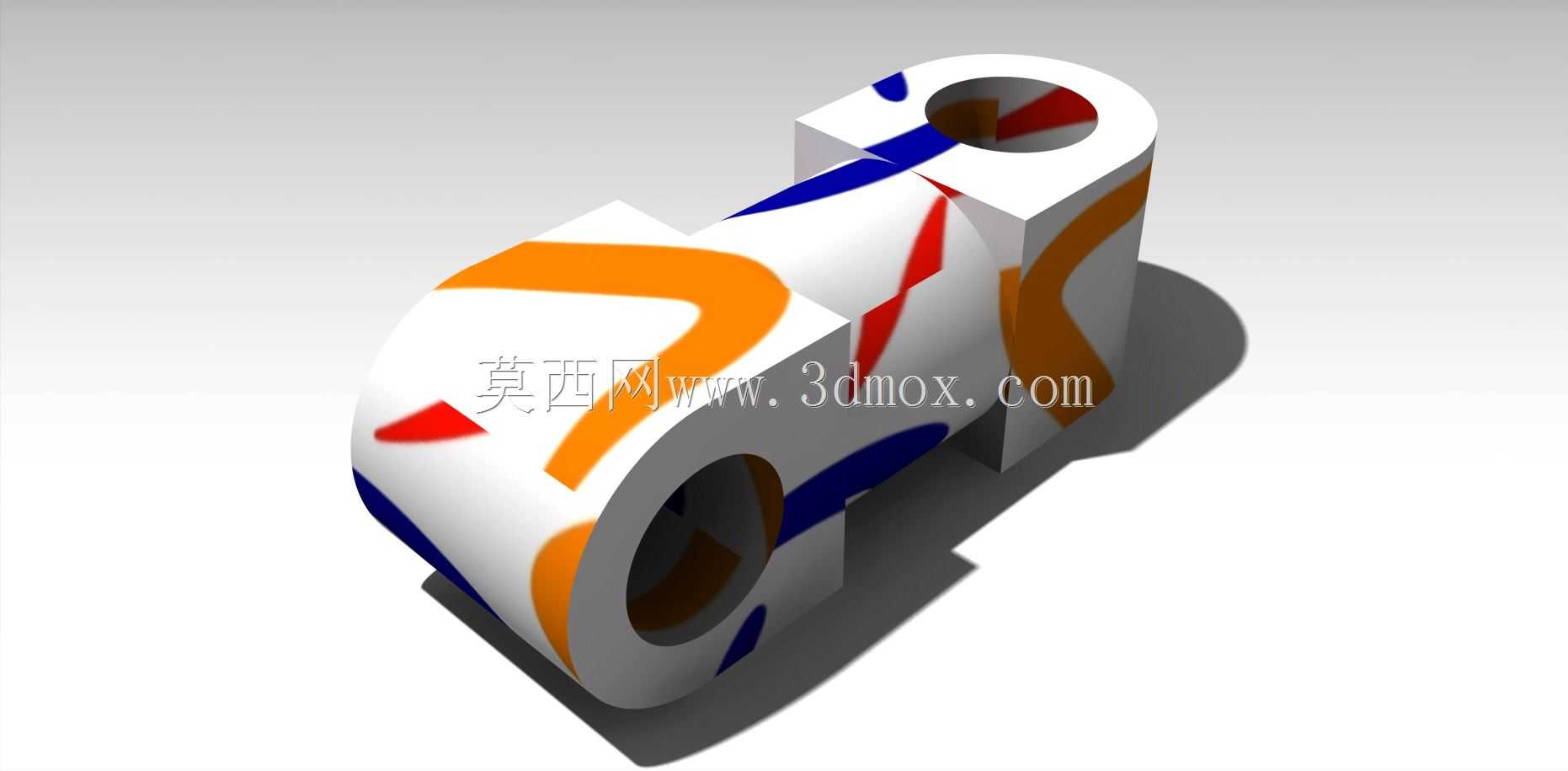

　　在自动化装配线、精密检测工位以及小型工装夹具的配套结构中，这类双孔连接式机夹是十分常见的受力连接件，日常工况下主要承担两个相对运动部件之间的铰接定位、行程限位以及载荷传递作用，区别于常规的一体式夹座，该结构采用两端带同轴安装孔的异形臂设计，能够在有限的安装空间内完成跨距的力传导，避免额外增设转接支架带来的装配累积误差。从实际使用场景来看，这类机夹常配套在传感器安装支架、小型气动执行元件的输出端连接位，或是检测设备的探针夹持调整机构上，一端通过销轴与固定基座铰接，另一端与执行端的运动部件连接，中间的异形臂身根据安装空间做了避让式的曲面过渡，既不会和周边的走线、邻近构件发生运动干涉，又能保证臂身的抗弯截面模量满足额定载荷下的形变要求。

　　设计过程中首先要确定两端安装孔的中心距，这个尺寸直接决定了机构的运动行程范围，孔的内径公差按照基孔制H7级精度加工，保证配套销轴装入后既无明显旷量，又能实现顺畅的相对转动，孔的端面做了沉台处理，用来容纳销轴的卡簧或者轴端挡圈，避免销轴在往复摆动过程中发生轴向窜动。臂身的截面并非等厚度设计，靠近两端安装孔的位置做了局部加厚，因为孔位周边是应力集中的高发区域，加厚处理可以分散销轴传递的挤压力，降低孔口开裂的风险，中间连接段采用圆弧过渡的曲面造型，一方面是去除多余的材料重量，降低运动过程中的惯性负载，另一方面曲面的流线型结构也能减少应力集中点，避免长期交变载荷下出现疲劳断裂。

　　安装边界方面，该构件的最大外轮廓宽度要匹配安装工位的预留间隙，两端安装孔的同轴度公差控制在0.02mm以内，保证铰接转动时不会出现卡滞，臂身的厚度方向要预留至少2mm的安全间隙，防止运动过程中与周边的钣金护板、气管线路发生摩擦。表面处理上，这类构件一般采用45号钢调质处理后做发黑防锈，若是用在有腐蚀性介质的工位，也可以更换为不锈钢材质加工，不需要额外做喷涂处理，保证安装面的平面度即可。从受力特性来看，该结构主要承受径向的摆动力矩，因此在建模过程中对臂身的过渡圆角做了优化，所有转角位置都采用R3以上的圆角过渡，避免直角位置的应力集中，同时在孔位周边做了环形的加强凸台，凸台高度比臂身平面高出1.5mm，既可以提高孔位的接触刚度，又能作为安装时的定位基准面，保证装配时两个连接面的贴合度。

　　在配套选型时，需要根据实际的负载大小核算臂身的最小截面厚度，若负载偏大，可以在不改变安装孔位和中心距的前提下，适当加厚中间臂身的截面尺寸，不需要改动整体的安装接口，适配性较强。这类机夹结构没有复杂的内部型腔，加工时可以采用整块坯料铣削成型，加工工序简单，不需要开模，适合小批量的工装配套使用，后期维护时只需要定期检查孔位的磨损情况，更换配套的耐磨衬套即可，维护成本较低。在三维建模过程中，所有的安装孔位都做了参数化关联，调整中心距或者孔径参数时，臂身的过渡曲面会自动更新，方便设计人员根据不同的工位需求快速调整尺寸，不需要重新绘制整体结构，大幅提高设计迭代的效率。
