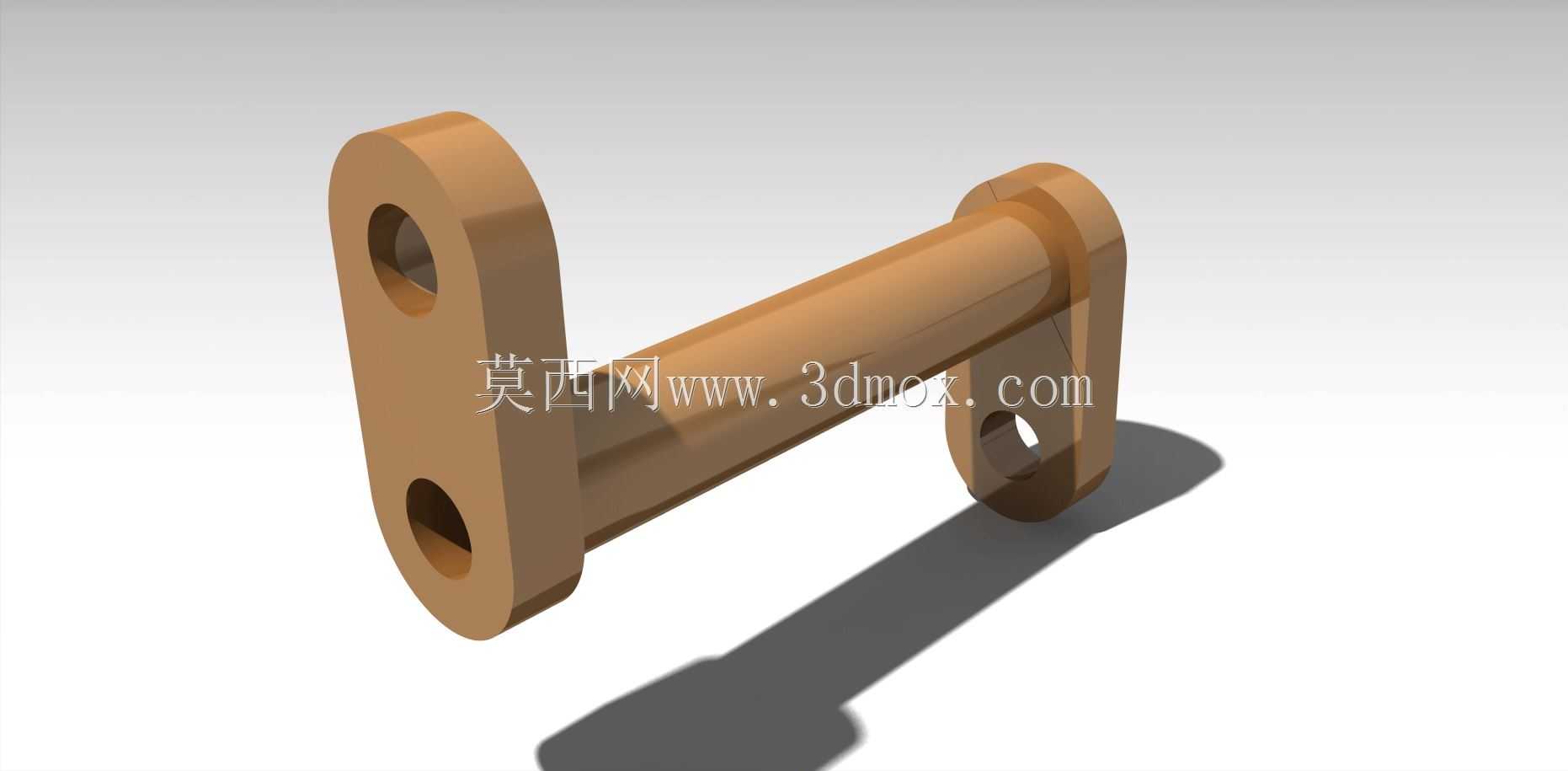

双耳式连接支撑固定铰接结构件

　　这类双耳带杆的铰接支撑件，在轻工输送线、小型实验台架、教学演示教具的连杆传动结构里十分常见，核心作用是在两个存在相对摆动需求的构件之间，提供稳定的铰接支撑同时传递轴向的拉压载荷，避免连接部位出现应力集中导致的结构失效。从实际使用场景来看，这类构件常出现在需要小角度往复摆动的联动机构中，比如教学用的曲柄摇杆演示装置、小型料仓的启闭联动结构、检测设备的探头摆臂支撑位置，既可以作为固定端的铰接支座，也可以作为活动连杆之间的中间连接构件，适配的安装场景多为对安装空间有严格限制、载荷量级不大但对铰接同轴度有一定要求的部位。

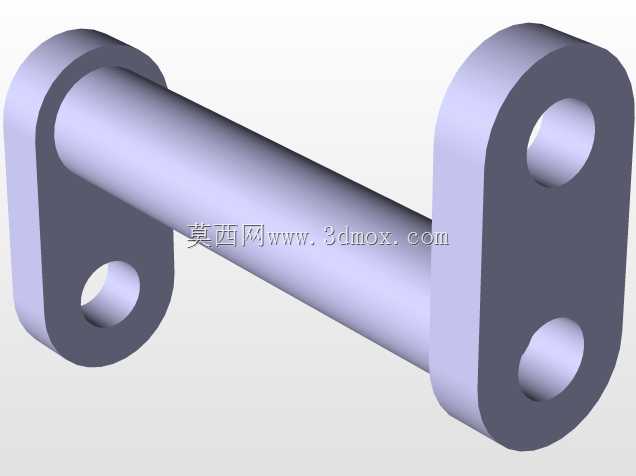

　　设计这类构件的时候，首先要考虑的是两端耳板的孔位同轴度，两端的安装孔分别对应不同的连接构件，一旦同轴度偏差超过0.1mm，装配后就会出现卡滞、摆动阻力过大的问题，长期运行还会造成孔壁的偏磨，缩短构件的使用寿命。中间的连接杆部分采用等直径的圆柱结构，一方面是为了在满足拉压强度要求的前提下尽可能减少材料占用，降低构件自重，另一方面圆柱外形没有应力集中的尖角，在承受交变载荷的时候不容易出现疲劳断裂，相比方形截面的连接杆，圆柱结构在装配时也不会出现棱角干涉相邻部件的问题。两端的耳板采用长圆形的外形设计，不是单纯为了外观规整，而是因为耳板上的两个安装孔分别承担铰接定位和防转限位的作用，长圆形的轮廓可以在保证孔边壁厚满足强度要求的前提下，尽可能缩小耳板的整体轮廓尺寸，避免在摆动过程中耳板边缘和相邻的结构件发生运动干涉。

　　从安装边界来看，这类构件的安装需要预留足够的摆动空间，两端耳板的厚度决定了适配的铰接夹座的槽宽，安装孔的直径要和配套的铰接销轴采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证摆动顺畅，又不会因为间隙过大出现窜动异响。中间连接杆的长度是整个构件的核心安装尺寸，直接决定了联动机构的运动行程，设计时需要根据机构的运动仿真结果确定杆长公差，一般控制在±0.1mm以内，避免因为杆长偏差导致整个联动机构的运动轨迹偏离设计值。耳板上的两个安装孔的孔距同样是关键尺寸，孔距偏差会直接导致安装时无法对准销轴孔，强行装配会产生额外的装配应力，长期使用会造成耳板变形甚至断裂。

　　在实际选型应用的时候，还要考虑构件的受力方向，这类构件主要承受沿杆身轴向的拉压载荷，不能承受过大的径向弯矩，所以在布置安装位置的时候，要尽可能让载荷方向和杆身轴线重合，避免杆身承受额外的弯曲应力。如果应用在有轻微腐蚀的环境中，还需要在构件表面做氧化或者喷塑处理，提升构件的防锈能力，不过教学场景下使用的这类构件，一般只需要做基础的倒角去毛刺处理，保证装配时不会划伤操作人员即可。另外，耳板的孔口位置需要做小尺寸的倒角，一方面是为了装配销轴时起到导向作用，另一方面也可以去除孔口的锐边，避免应力集中在孔口边缘造成开裂。

　　很多刚接触结构设计的人员在做这类铰接件的时候，容易忽略耳板厚度和销轴直径的匹配关系，耳板太薄会导致孔壁的挤压强度不足，受力后容易出现孔位变形，耳板太厚又会增加不必要的重量和材料成本，合理的设计是耳板厚度略大于销轴直径的三分之一，保证孔壁的挤压应力在材料允许的范围内。中间杆身的直径也不是越粗越好，要根据实际承受的最大拉压载荷计算临界压杆稳定直径，避免杆身受压时出现失稳弯曲的问题，尤其是杆长较长的铰接构件，压杆稳定校核是必不可少的设计环节。
