双耳式铰接连接支座结构设计

　　这类双耳式铰接支座在工业设备的铰接传动场景中应用十分广泛，从工程机械的动臂连接点位，到自动化产线的摆杆支撑部位，再到教学实训用的机构演示教具，都能见到这类结构的身影。它的核心作用是为铰接销轴提供稳定的安装基座，同时传递两个相对摆动构件之间的作用力，既要承受径向的载荷冲击，也要保证铰接转动的自由度不被额外约束。

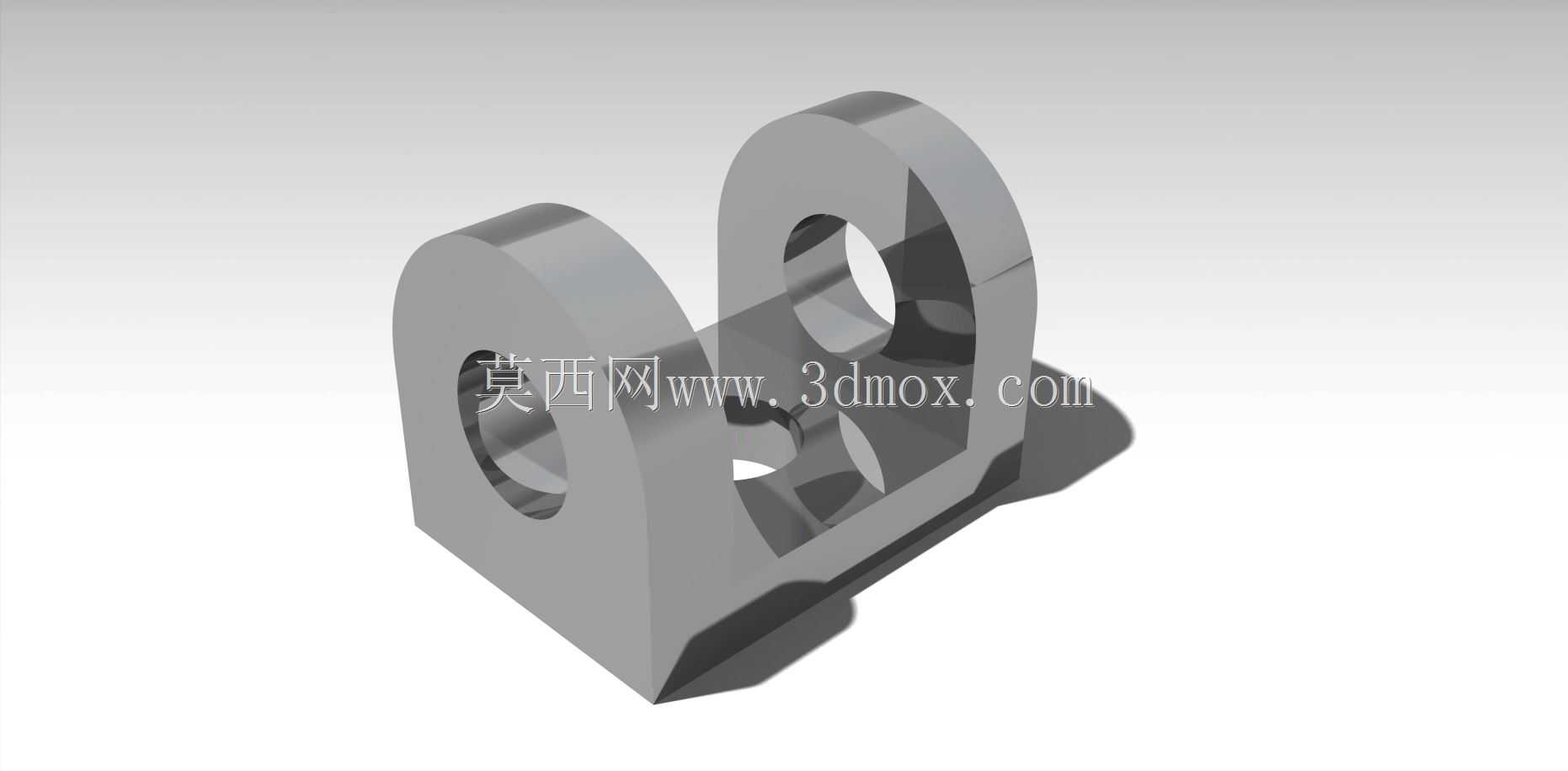

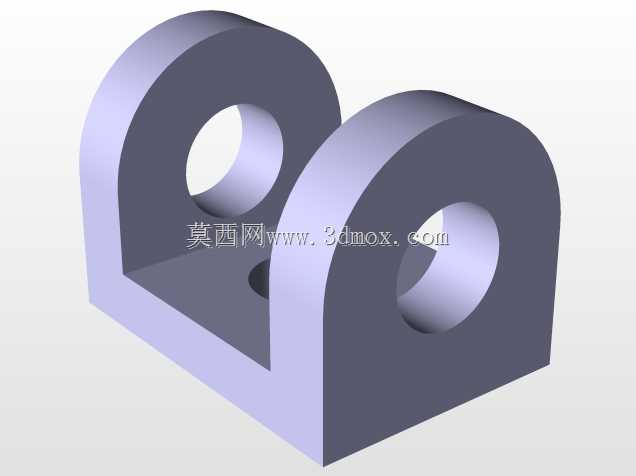

　　从结构设计逻辑来看，这个支座采用一体成型的块状基座搭配两个平行的耳板结构，底部是平整的安装贴合面，能够通过螺栓或者焊接的方式固定在设备的机架或者主体结构上，两个耳板上同轴加工有销轴安装孔，孔位的同轴度公差是设计时的核心管控指标，一旦同轴度偏差过大，会导致销轴安装后出现卡滞，加速铰接部位的磨损，甚至在重载工况下出现耳板局部应力集中开裂的问题。耳板与底部基座之间做了圆弧过渡处理，没有尖锐的直角衔接，这是为了避免应力集中，在承受交变载荷的时候，过渡圆弧能够分散应力流，减少结构疲劳失效的风险。两个耳板之间预留了足够的间隙，用来容纳与之配合的铰接单耳构件，间隙的尺寸需要匹配对应铰接件的厚度，同时预留少量的装配余量，避免装配时出现干涉，也能给铰接部位的润滑脂留存留出空间。

　　在实际选型和安装边界确认时，首先要关注底部安装面的平面度要求，如果安装面存在翘曲，强行紧固螺栓会导致支座本体产生变形，进而影响两个耳板孔的同轴度，所以安装时需要保证贴合面的平面度误差控制在合理范围内，固定螺栓的排布要沿着基座的受力方向对称布置，避免单侧受力导致支座偏移。耳板上的销轴孔直径要和匹配的销轴采用间隙配合或者过渡配合，根据工况的载荷特性选择合适的配合公差，如果是重载冲击的工况，配合公差可以适当偏紧，减少销轴在孔内的窜动；如果是频繁摆动的轻载工况，可以适当放大配合间隙，降低转动阻力。

　　从功能特性上看，这种一体结构的铰接支座相比分体式的铰接座，整体刚性更好，不需要额外的组装调整工序，安装时只需要固定底部基座，穿入销轴和对应的铰接件即可完成装配，后期维护时只需要定期检查销轴的磨损情况和固定螺栓的预紧力，不需要对支座本身做复杂的调校。耳板外侧的加厚设计，是为了提升孔位周边的结构强度，因为销轴传递的作用力会集中在孔壁的接触区域，加厚耳板能够增大孔壁的承压面积，降低单位面积的接触应力，延长支座的使用寿命。基座底部的边角做了切角处理，一方面是减少安装时与相邻构件的干涉，另一方面也能避免锐边对安装人员造成划伤，符合机械设计的安全规范要求。

　　在建模过程中，这类零件的特征构建顺序也贴合实际加工逻辑，首先绘制底部基座的拉伸轮廓，完成基础实体的构建，之后拉伸生成两个平行的耳板特征，再对耳板和基座的衔接处做圆角过渡处理，最后完成销轴孔的切除和安装孔位的加工特征，整个建模过程的特征顺序和实际铣削加工的工序是对应的，能够直接导出工程图用于生产加工，不需要做过多的特征调整。设计时还需要考虑铰接摆动的角度范围，两个耳板的内侧轮廓不能阻碍铰接件的摆动行程，要在最大摆动角度下预留足够的安全间隙，避免运动过程中出现结构碰撞。对于有密封要求的铰接场景，还可以在耳板外侧的孔位处加装密封端盖的安装槽，不过这个基础版本的支座主要面向通用教学和轻载传动场景，没有预留额外的密封结构，能够满足常规工况下的使用需求。
