传感器安装用L型直角支撑机座结构

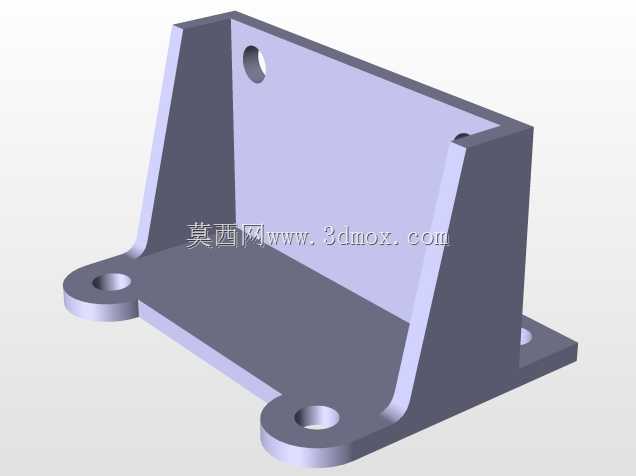

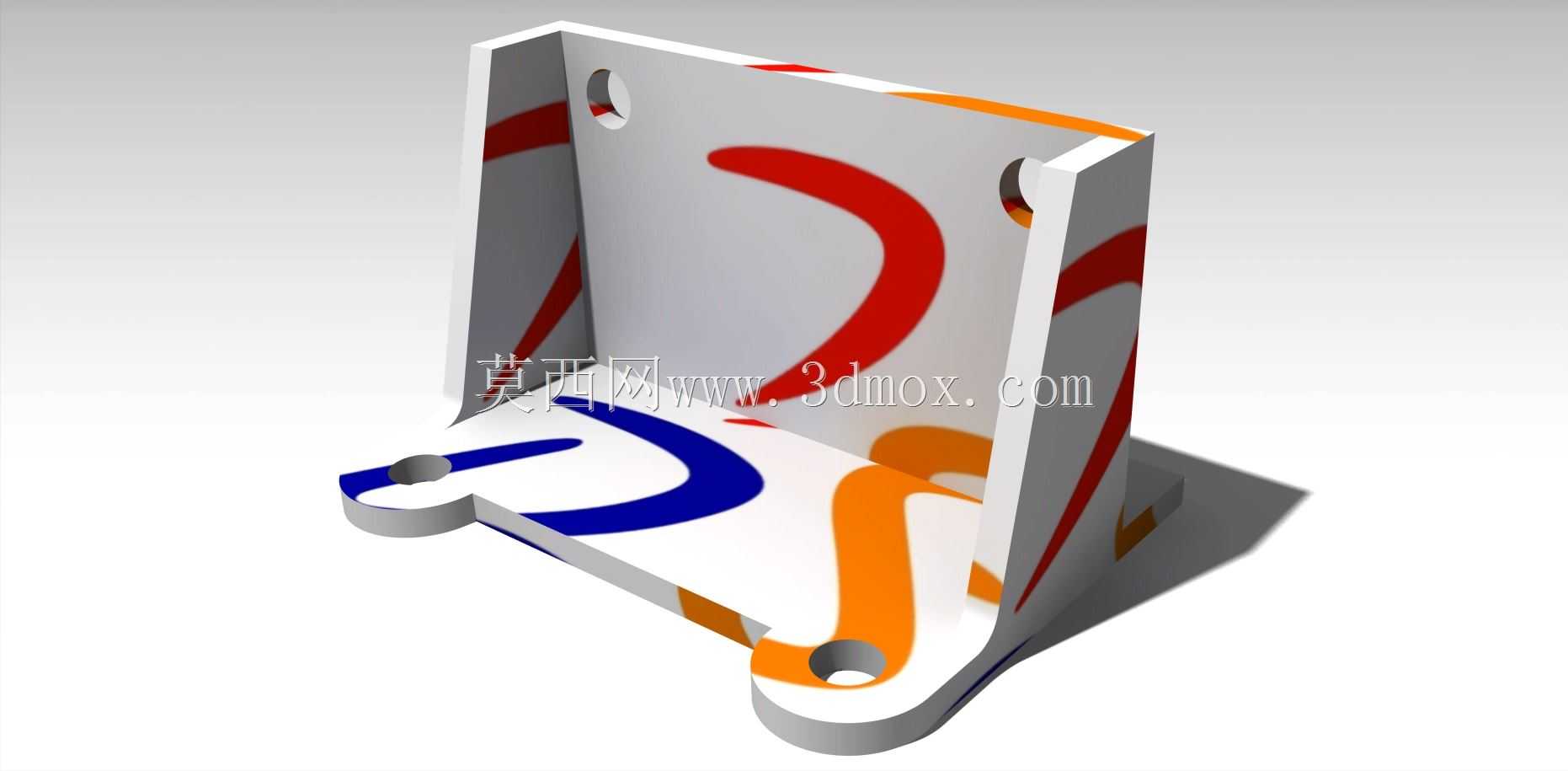

　　这款L型直角支撑结构，是工业现场传感器安装固定场景中常用的支撑载体，日常多应用在自动化产线检测工位、设备状态监测点位、实验测试台架的传感器布设环节，用来给光电类、接近类、位移类等不同检测原理的传感器提供稳定的安装基准，避免传感器直接固定在设备本体上带来的振动干扰、位置偏移问题，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用一体折弯式的L型构型，竖直立板与水平底板通过加强过渡区域连接，没有额外的拼接焊缝，从根源上减少了装配带来的形位公差累积，两个板面的垂直公差可以控制在较小范围内，保证传感器安装后检测方向与基准面的角度偏差符合检测精度要求。竖直立板上预留的两个安装孔，用来穿设固定传感器的锁紧螺栓，孔位周边做了局部加厚处理，

　　避免螺栓锁紧时板面发生形变，同时孔位的中心距经过匹配常规工业传感器的安装孔距设计，不需要额外打孔适配，减少现场安装的加工工作量。水平底板上的三个安装耳座呈三角分布，每个耳座上都开设有沉头安装孔，用来将整个机座固定在设备机架、型材支架或者检测台面上，三角分布的固定点位可以让机座在受振动时保持更好的稳定性，不会因为长期受设备运行的振动影响出现固定松动的问题，沉头孔的设计可以让螺栓头部完全没入板面以下，不会突出板面干涉传感器的走线或者其他相邻部件的安装。在安装边界的考量上，竖直立板的高度刚好覆盖常规柱式、块式传感器的安装高度范围，不会因为立板过高遮挡传感器的检测端面，也不会因为立板过短导致传感器固定后悬臂过长，

　　在设备运行振动时出现检测头晃动的情况；水平底板的外轮廓尺寸控制在紧凑范围内，不会占用过多的安装空间，在狭小的设备内部点位也能完成布设，底板边缘都做了倒角处理，避免安装作业时锐边划伤操作人员或者传感器的连接线缆。过渡区域的圆弧加强设计，是整个结构受力的关键部分，直角连接处没有采用尖锐的直角过渡，而是做了等半径的圆弧过渡，同时在两个板面的连接位置做了局部的壁厚加强，当传感器安装后受到意外碰撞或者线缆拉扯的外力时，应力会沿着圆弧过渡面均匀分散，不会在直角连接处出现应力集中导致的板面断裂或者变形，长期使用也能保持结构的形位精度。实际应用中，这类机座可以适配多种不同规格的工业传感器，不管是产线上用来检测工件到位的光电传感器，

　　还是用来监测设备轴承振动的振动传感器，亦或是检测工位上的位移传感器，都可以通过这个机座完成位置固定，安装时只需要先将机座通过底板的三个沉头孔固定在预设的安装基准面上，调整好整体的水平与垂直精度后锁紧固定螺栓，再将传感器通过立板上的安装孔固定在立板上，调整好传感器的检测方向与检测距离，就可以完成传感器的安装固定，相比直接将传感器粘接或者焊接在设备本体上，这种机座固定的方式后期维护更换传感器时更加方便，不需要破坏设备本体的表面，也可以根据检测需求小范围调整传感器的安装位置，适配不同的检测工况。在结构的细节处理上，所有安装孔的孔壁都做了去毛刺处理，螺栓穿设时不会出现卡滞的情况，板面的平面度经过校准，传感器安装后可以与立板表面完全贴合，不会出现倾斜导致的检测角度偏差，整个结构的重量控制在较轻的范围，不会给安装基准面带来额外的负重，即使是在薄壁型材支架上安装，也不会因为机座自重导致支架变形。
