教学竞赛用十字头机械结构设计

　　在往复式动力机械的传动链路里，十字头是连接活塞与连杆的核心过渡部件，承担着将活塞的直线往复运动与连杆的摆动运动做运动解耦的关键作用，在中小型内燃机、往复式压缩机、柱塞泵这类需要直线-摆动运动转换的设备中应用广泛。很多职业技能赛事、院校机械创新竞赛中，十字头的结构设计、工艺合理性都是常见的考核方向，本次的十字头结构就是面向教学竞赛场景做的优化设计，兼顾了结构展示性与实际工况的力学合理性。

　　从实际工况的受力逻辑来看，十字头工作过程中需要承受三个方向的载荷：首先是活塞传递过来的轴向燃气推力或者介质压力，这个力会通过十字头销传递给连杆，推动曲轴旋转；其次是连杆摆动带来的侧向分力，这个力需要十字头的导向面与滑道配合来承受，避免活塞承受侧向力导致偏磨；最后是往复运动过程中的惯性力，尤其是在中高速工况下，十字头自身的质量会直接影响往复惯性力的大小，进而影响整机的振动水平。

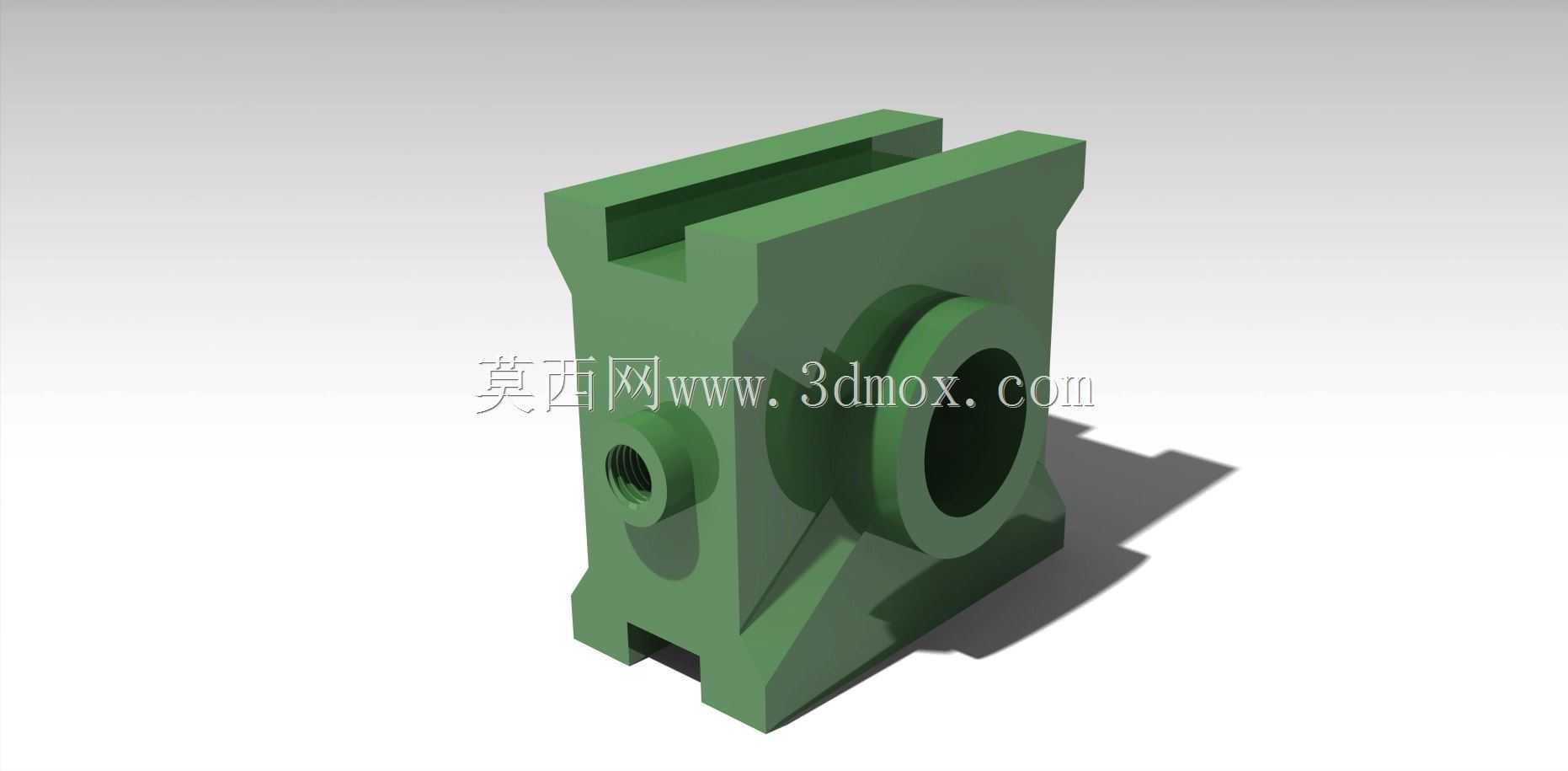

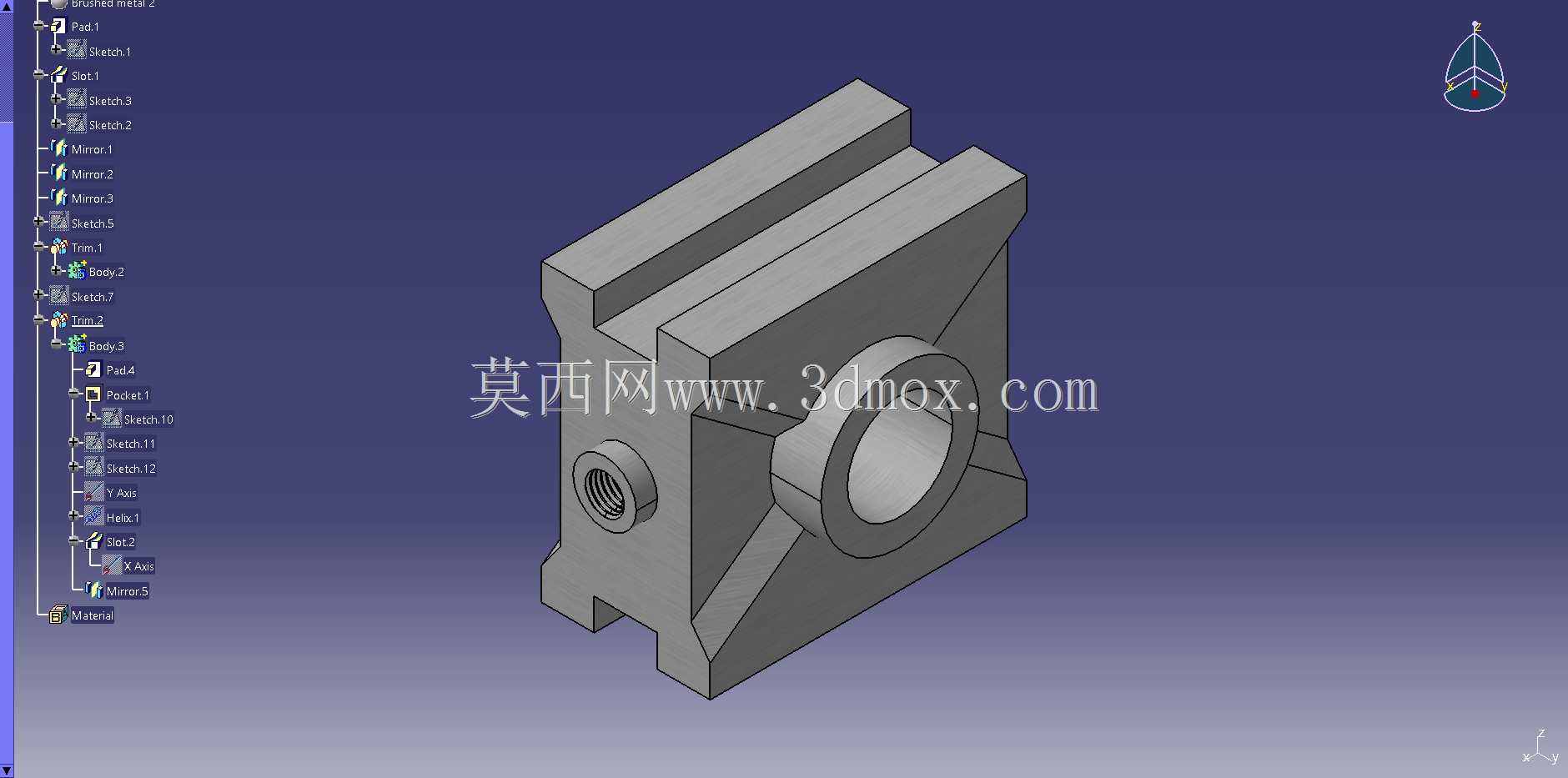

　　设计这款十字头的时候，首先从安装边界做了约束：整体采用箱体式对称结构，主体外形为带加强筋的方形铸钢基体，两侧加工出平行的导向滑动面，导向面的平面度公差控制在0.02mm以内，表面粗糙度要求Ra1.6，保证和滑道配合的时候滑动顺畅，不会出现卡滞。中间的十字头销孔采用阶梯式同轴孔设计，孔的同轴度公差控制在0.015mm，销孔内部加工有润滑油槽，侧面预留了润滑油注油孔，和模型侧面的螺纹孔对应，工作时可以通过注油孔向销孔内注入润滑脂，在销和孔之间形成油膜，降低摩擦磨损。

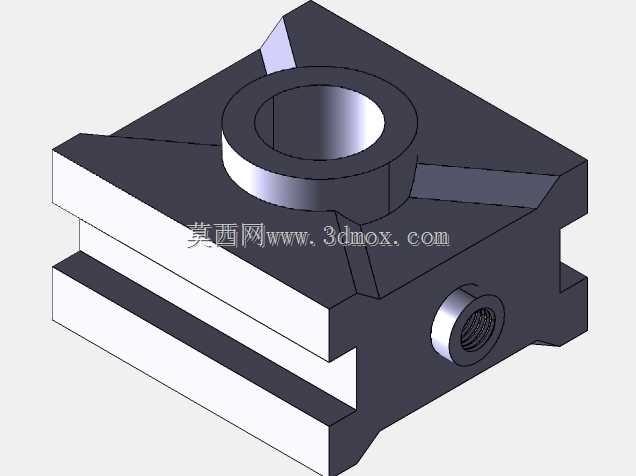

　　考虑到教学竞赛的展示需求，结构上做了很多轻量化与工艺展示的设计：十字头的上下端面都做了三角形加强筋结构，在不增加整体壁厚的前提下提升了侧向受力的刚度，避免侧向力作用下出现导向面变形；导向面的边缘做了1×45°的倒角，既方便装配时导入滑道，也能去除加工毛刺，避免锐边划伤滑道表面。十字头与活塞杆连接的端部采用凹槽式定位结构，凹槽的宽度与活塞杆端部的法兰尺寸匹配，装配时可以直接嵌入定位，不需要额外做找正，降低装配难度，也方便竞赛时快速完成组装演示。

　　从尺寸匹配的角度，这款十字头适配缸径100mm左右的小型单缸内燃机或者同规格的往复式空气压缩机，整体安装长度控制在120mm，导向面间距80mm，十字头销孔直径30mm，所有配合尺寸都留了合理的公差带：和滑道配合的导向面采用h7的间隙配合，保证常温下有0.02-0.04mm的滑动间隙，热膨胀后也不会出现抱卡；十字头销和销孔采用H7/k6的过渡配合，既保证销不会在孔内转动磨损，也方便拆装维护。

　　结构设计的时候特意规避了传统十字头的一些常见缺陷：传统整体式十字头往往因为壁厚不均匀，铸造的时候容易出现缩孔、应力集中的问题，这款结构在壁厚过渡的位置都做了R5的圆角过渡，避免直角位置的应力集中，同时把非受力位置的壁厚做了均匀减薄，整体重量比同规格传统十字头轻12%左右，有效降低了往复运动的惯性力，适合教学演示时做运动仿真展示，也能在实际装机时降低整机的振动水平。

　　另外考虑到机械加工教学的需求，所有加工面的设计都符合常规铣削、镗削的工艺要求：导向面可以在普通卧铣上一次装夹加工完成，保证两个面的平行度；十字头销孔可以在镗床上一次镗削成型，保证同轴度；侧面的注油螺纹孔采用标准M10×1的细牙螺纹，和常规的润滑脂油嘴匹配，不需要定制特殊配件。整个结构没有复杂的曲面或者特殊加工要求，学生在实训过程中可以独立完成从下料、铣削、镗孔、攻丝到装配的全流程加工，非常适合作为机械加工实训、工程创新竞赛的实操题目，也可以作为曲柄滑块机构运动原理的教学演示模型，帮助学习者理解往复运动转换的核心结构逻辑。
