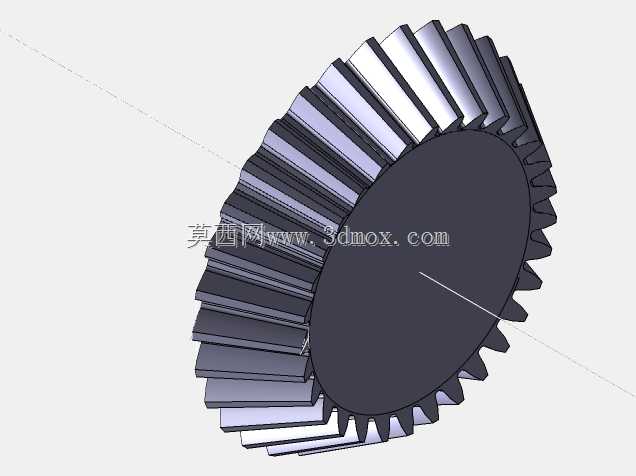

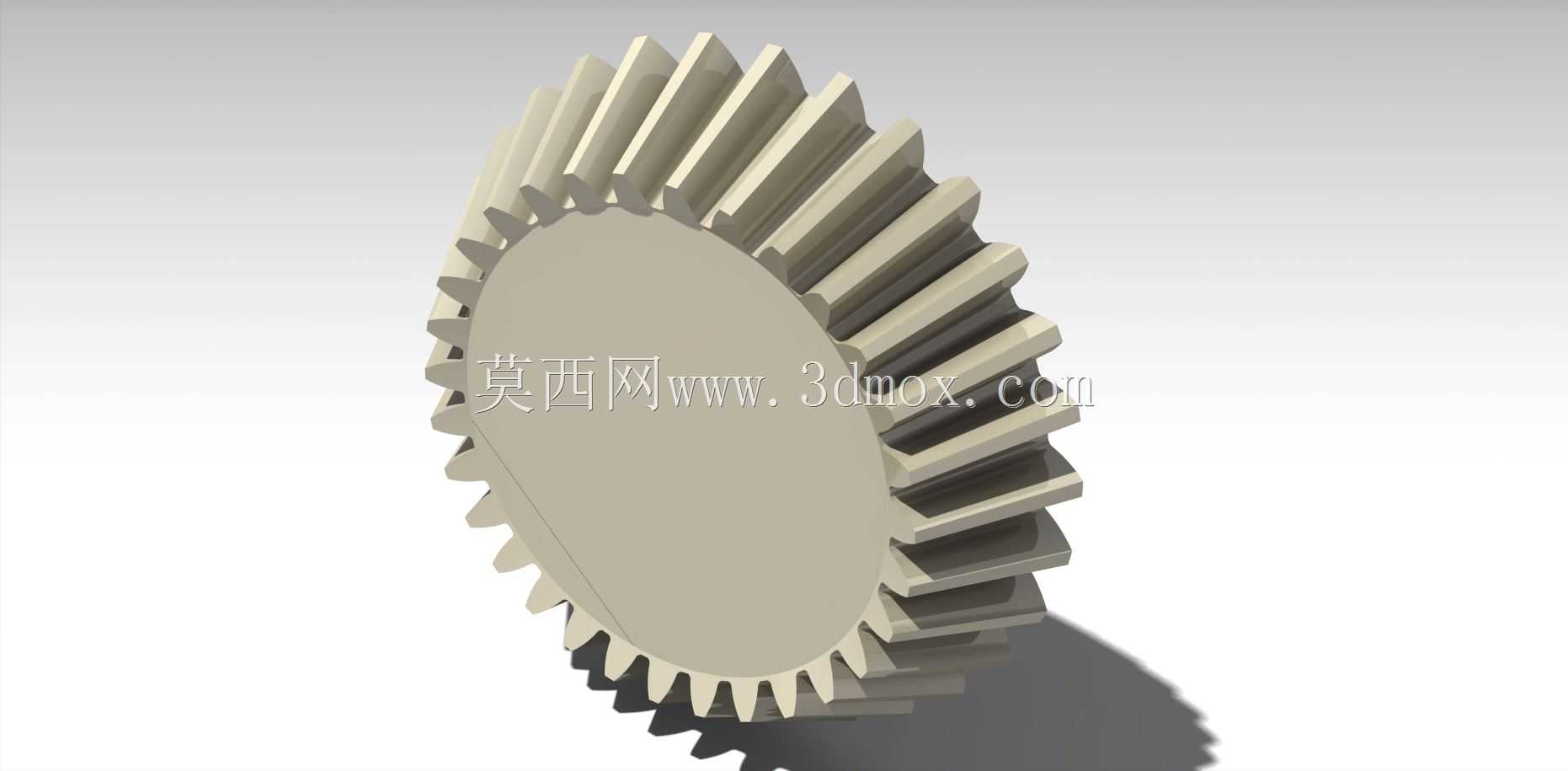

可参数化调整的直齿圆锥齿轮传动件

　　在各类相交轴动力传递场景中，圆锥齿轮是核心的基础传动部件，这类零件广泛分布在差速机构、机床主轴进给箱、农业机械转向传动组、工业机器人关节传动单元中，核心作用是在两轴轴线呈一定夹角的工况下，完成旋转运动与扭矩的稳定传递，相比圆柱齿轮的平行轴传动适配性，锥齿轮能适配空间交错的轴系布局，大幅压缩传动机构的整体占用空间。

　　这款参数化锥齿轮的设计逻辑，是围绕实际工程中快速选型改型的需求搭建的，整个模型的核心驱动参数锁定为模数与齿数两个核心变量，工程人员在实际使用时，不需要从零开始绘制齿形、计算背锥参数、推导齿顶收缩规律，只需要根据目标传动比、轴交角、额定传递扭矩的计算结果，输入对应的模数与齿数数值，模型就能自动完成齿廓曲线、轮齿厚度、齿顶圆直径、安装基准面尺寸、轮毂配合孔径的全参数更新，完全省去了传统锥齿轮建模时反复计算当量齿数、绘制渐开线齿形、切除轮齿特征的重复工作，能大幅缩短传动方案的迭代周期。

　　从实际应用的工况适配来看，这类直齿锥齿轮更适合中低速、中等载荷的传动场景，比如小型输送设备的转角动力传递工位、仪器仪表的调节机构传动组、轻工设备的分动箱内部传动，直齿结构的锥齿轮相比螺旋锥齿轮，加工难度更低，装配时的轴向定位要求更宽松，后期维护更换的成本也更低，在没有高速重载、低噪音特殊要求的常规传动场景下，实用性远高于加工复杂的螺旋齿结构。

　　设计过程中，轮齿部分的建模严格遵循直齿锥齿轮的啮合原理，所有轮齿的齿线均收敛于节锥顶点，齿高从大端到小端按固定比例收缩，保证啮合过程中轮齿的接触区域能均匀分布在齿面中部，避免出现偏载、点蚀、断齿等早期失效问题。模型的安装基准面设置在齿轮背锥对应的端面上，这个端面是实际装配时与轴承端面、箱体定位面贴合的核心基准，建模时保证了该端面与齿轮轴线的垂直度公差符合常规传动件的安装要求，轮毂部分的长度根据齿轮大端直径按比例设置，既保证与传动轴配合时有足够的接触长度，避免传动时出现轮毂开裂、轴孔配合松动的问题，又不会因为轮毂过长增加不必要的零件重量。

　　在安装边界的适配性上，参数化模型在更新齿数与模数时，会同步调整轮毂直径、轴孔尺寸范围、安装定位面的外径尺寸，工程人员在选型时，只需要核对安装空间内的径向最大尺寸、轴向安装距离、轴径配合尺寸三个核心边界，就能快速调整模型参数匹配现有安装空间，不需要反复修改非核心特征。比如在小型农业机械的转向传动机构改造中，原有传动组因为传动比不匹配导致转向操作力过大，只需要调整锥齿轮的齿数参数改变传动比，就能在不改变原有箱体安装尺寸、轴系定位位置的前提下，完成传动方案的优化，不需要重新设计整个传动箱的结构，大幅降低改造成本。

　　另外，模型的轮齿部分做了合理的工艺倒角处理，齿顶边缘、齿端位置都设置了符合加工要求的倒角，避免实际加工后出现锐边割手、热处理时应力集中导致齿端崩裂的问题，轴孔位置默认预留了键槽的参数化调整接口，可根据传递扭矩的大小对应调整平键的尺寸规格，完全符合常规机械零件的设计规范，不管是用于三维方案的装配干涉检查、工程图纸的导出，还是用于后续的加工工艺编制，都能直接适配常规的设计流程，不需要额外做大量的特征修补工作。

　　在仪器仪表类的精密传动场景中，这类参数化锥齿轮还能通过调整模数参数，适配小模数精密传动的需求，当选用小模数、少齿数的参数组合时，齿轮的传动间隙可以控制在很小的范围内，满足精密调节机构的传动精度要求，比如光学检测设备的镜头角度调节机构、实验室分析仪器的样品台转向传动组，都能通过调整参数快速得到适配的锥齿轮模型，不需要针对每个小规格零件单独建模，能有效提升精密设备传动结构的设计效率。
