外螺纹转内六角内丝气动管路接头

　　这类外螺纹转内丝的六角接头，在气动控制回路、低压流体输送管路、小型液压检测支路里的使用频率极高，但凡涉及到不同通径管路转接、硬管转软管连接、传感器取压口引出的场景，基本都能见到同结构的零件。日常做设备气路布局的时候，很多人容易忽略转接接头的安装边界，最后现场装配时要么扳手卡不进去，要么拧入深度不够导致密封失效，建模的时候把这些细节提前考虑到位，能省掉很多现场整改的麻烦。

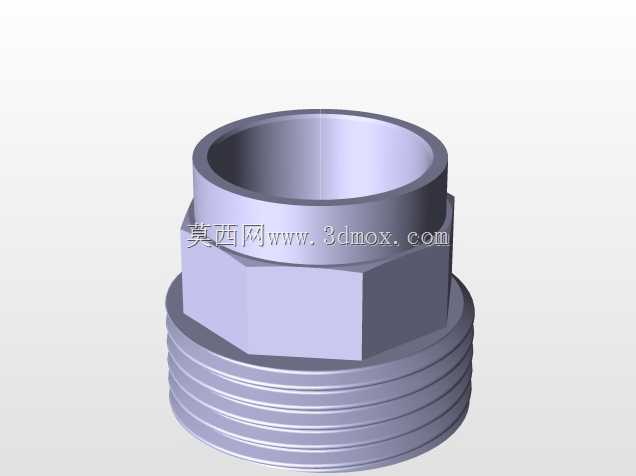

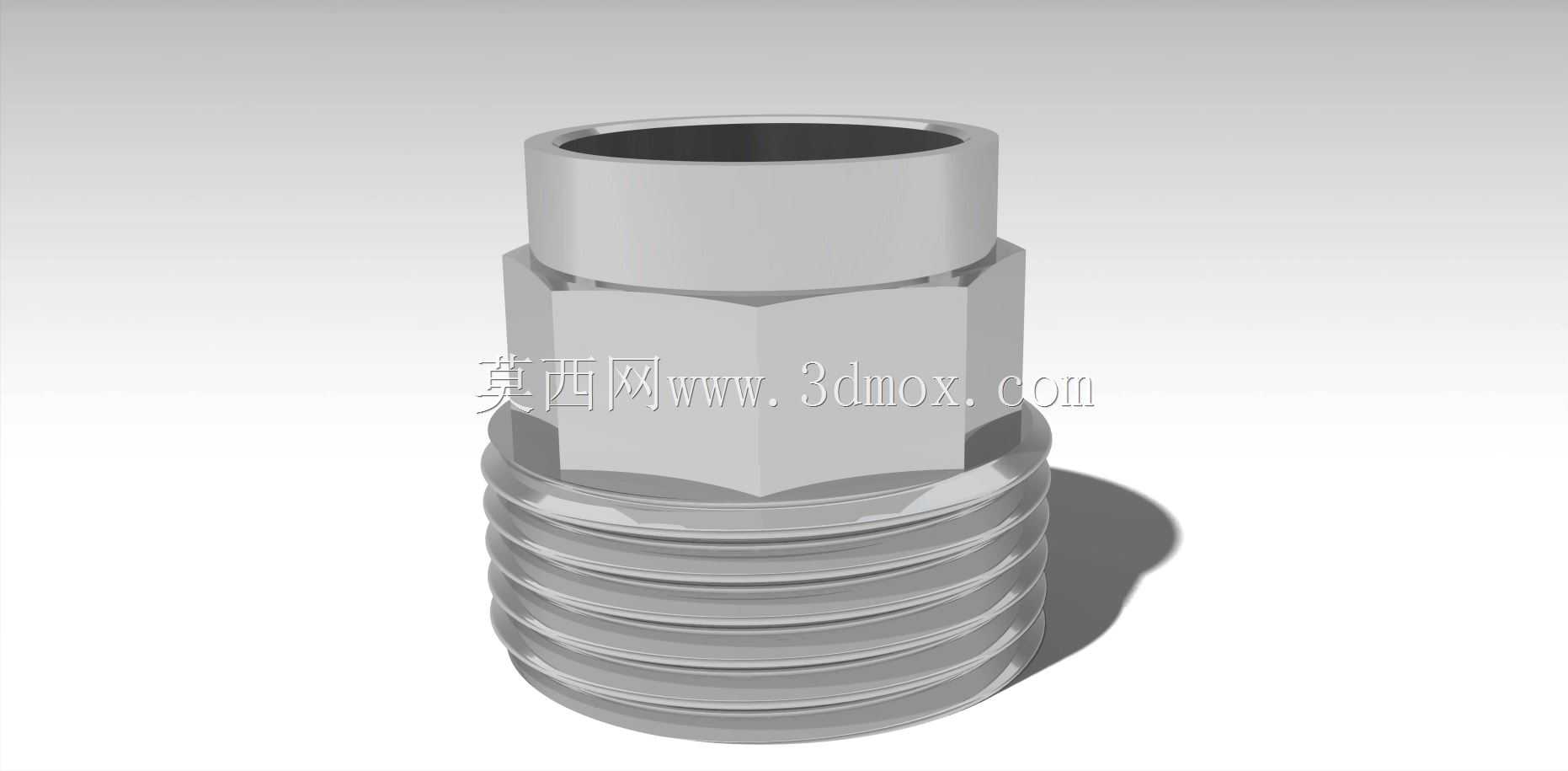

　　从结构设计来看，这个接头采用外螺纹加内螺纹的直通转接形式，中间的六角台是专门预留的拧紧受力位，建模时特意把六角的对边尺寸做了标准适配，不管是用活动扳手还是定尺寸的呆扳手，都能完全卡合受力，不会出现因为对边尺寸偏小导致拧紧时打滑磨圆棱角的问题。六角台上下两端都做了微小的退刀倒角，一方面是加工时刀具退刀不会碰伤相邻的螺纹端面，另一方面装配时能引导接头顺利对准安装孔，不会因为端面的锐边刮伤密封件或者安装螺纹的牙顶。下端的外螺纹采用标准管螺纹设计，牙型角度和螺距都符合通用管路连接标准，螺纹根部做了1到2牙的收尾过渡，避免拧入时首牙乱牙，同时外螺纹的有效拧入长度经过核算，完全满足常规壁厚的阀块、管路安装座的拧入深度要求，不会出现拧到底还没密封或者拧入过长顶到内部流道的问题。上端的内螺纹孔和下端外螺纹保持同轴度，同轴度公差控制在0.05mm以内，避免转接后管路出现偏斜，导致额外的管路应力，长期受振动影响出现接头松动泄漏的问题。

　　实际应用中，这类接头常用来在气动阀组的预留外螺纹口上转接内丝管路，或者在压力传感器的安装口上做通径转接，匹配不同管径的引压管。设计时特意控制了接头的整体轴向长度，在保证螺纹啮合长度足够的前提下，尽可能压缩整体高度，避免在紧凑的阀岛安装空间里出现和相邻元件干涉的情况。六角台的厚度也经过受力校核，按照管螺纹额定拧紧力矩计算，六角台的抗扭强度完全满足装配要求，不会出现拧紧时六角部位断裂变形的问题。接头内部的流道做了等通径设计，没有突兀的变径台阶，流体经过时不会产生额外的压损，对于需要精准控制压力的检测回路来说，这点尤为重要，如果内部流道有缩径或者台阶，很容易在小流量工况下产生压力波动，影响传感器的检测精度。

　　建模过程中，螺纹部分采用真实牙型建模而非贴图示意，能直观检查螺纹啮合时的干涉情况，同时六角部位的棱边做了微小的倒钝处理，符合实际加工零件的工艺特征，不会出现锐边割手的问题。上端内螺纹的入口处做了导向倒角，装配时对接的外螺纹接头能顺利导入，不需要反复对准找正，提升现场装配的效率。下端外螺纹的端面做了平位处理，用来放置密封垫片或者适配O型圈端面密封，不管是采用螺纹密封还是端面密封的形式，这个结构都能兼容，不需要额外修改接头结构就能适配不同的密封方案。

　　在设备维护场景里，这类标准接头的互换性很强，因为所有安装尺寸都遵循通用五金配件的标准规范，现场出现损坏时不需要专门定制，直接采购标准件就能替换，降低设备的运维备件成本。做管路布局建模时，把这类接头的安装空间预留准确，能提前模拟扳手的操作空间，避免出现装配时扳手被相邻元件挡住，无法拧到额定力矩的问题，很多新手做三维布局时只考虑元件本身的占位，忽略装配操作的空间需求，最后现场装配时只能临时打磨相邻零件或者更改管路走向，反而耽误更多时间。这个接头的模型把所有工艺细节、安装尺寸都做了还原，不管是用来做管路装配模拟，还是派生修改成其他通径的同类型接头，都能直接作为基础模型使用，不需要从零开始绘制结构，能节省不少重复建模的时间。
