带内齿锁紧结构外螺纹传感连接接头

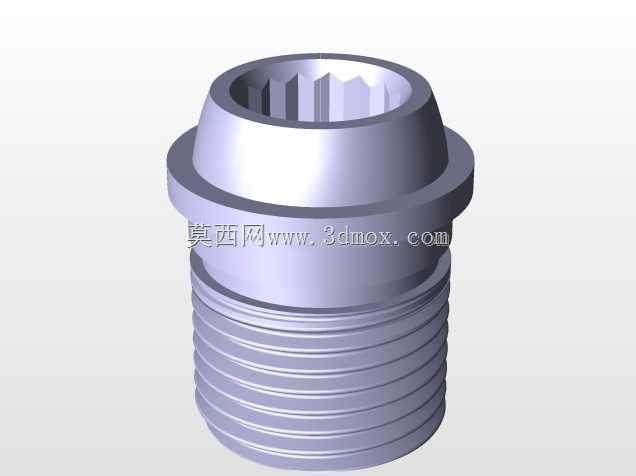

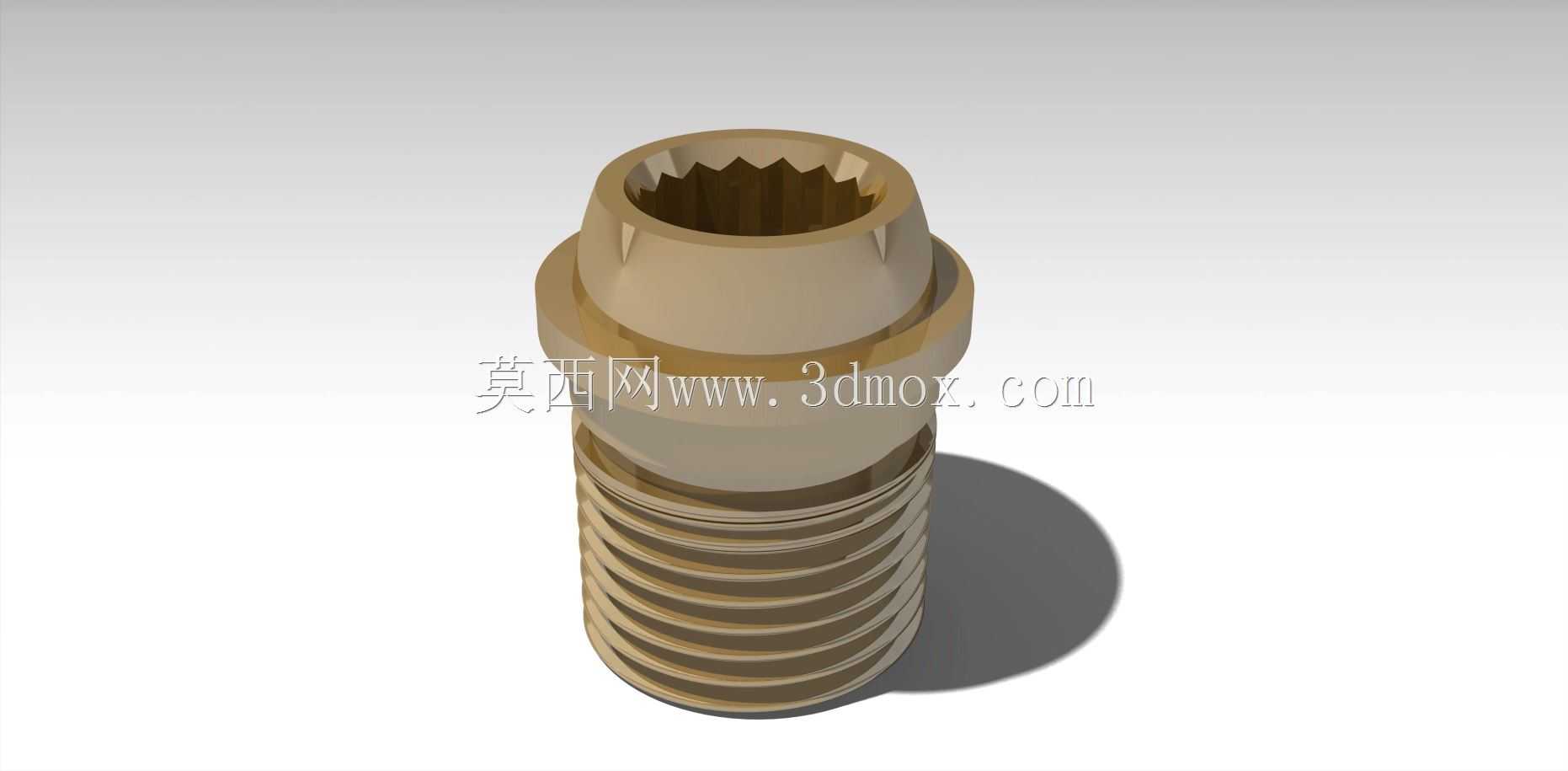

　　很多普通螺纹接头在设备长期运行产生振动的工况下，会慢慢出现螺纹回松的问题，尤其是在流体压力波动、设备启停冲击的场景里，松脱的接头会直接导致介质泄漏、传感检测数据失准。这个内齿结构是和配套的锁紧卡圈配合使用的，当接头旋到指定安装位置后，将带外齿的卡圈卡入接头顶部的内齿槽，卡圈的定位边卡在安装基座的限位槽内，就能完全锁死接头的周向转动自由度，哪怕设备长期承受高频振动，接头也不会出现回松退牙的情况。从功能特性上看，接头中部设计了一圈凸起的限位轴肩，轴肩的下端面是安装密封面，装配时在这个端面和安装基座之间放置对应规格的紫铜密封垫或者氟橡胶O型圈，旋紧后轴肩压紧密封件，就能实现端面静密封，相比单纯依靠螺纹牙隙密封的结构，在工业传感检测的管路布设场景里，这类带内齿锁紧结构的外螺纹接头是传感单元与介质管路衔接的核心小件，很多人做结构设计时容易忽略这类小件的细节，最后现场装调时才发现密封失效、接头松脱的问题，反而拖了整个项目的进度。先从实际安装边界说起，这类接头的外螺纹段采用标准公制细牙螺纹设计，螺纹大径、螺距匹配常规工业传感设备的通用安装接口，螺纹有效旋合长度经过核算，既能保证足够的螺纹啮合强度，又不会因为旋入过深顶触传感单元内部的敏感元件，安装时不需要额外加工适配沉孔，直接在对应安装基座的螺纹孔上涂抹少量密封脂后旋入即可，常规活动扳手就能完成紧固，不需要定制专用工装。接头顶部的内齿结构是整个设计的核心亮点，

　　这种端面密封的耐受压力更高，在0-16MPa的液压、气压管路场景下都能保证密封可靠性，不会出现介质渗漏的问题。接头的内孔是等径直通孔设计，孔道内壁做了光滑过渡处理，没有台阶、锐角结构，介质流经时不会产生紊流、压损，也不会残留介质杂质，不管是用于气体压力检测、液体流量传感还是温度传感器的安装固定，都不会因为孔道结构干扰传感单元的检测精度。设计这类接头的时候，首先要考虑的是材料选型，常规工业场景用铅黄铜棒料加工就足够，黄铜的切削性能好，加工后表面粗糙度容易控制，而且本身有一定的自润滑性，螺纹旋合时不会出现咬死的问题，在有腐蚀介质的场景下，可以换成304或者316不锈钢材质，只需要调整对应的切削参数即可。其次是尺寸链的核算，

　　顶部内齿的齿形角度、齿深要和配套卡圈完全匹配，齿根位置要做小圆角过渡，避免热处理或者受力时出现应力集中导致齿部断裂；外螺纹的公差带选用6g精度，和常规安装基座的6H内螺纹配合时，既能保证旋合顺畅，又不会有过大的配合间隙导致密封失效；中部限位轴肩的端面和螺纹轴线的垂直度要控制在0.02mm以内，不然压紧密封件的时候会出现偏压，局部密封压力不足导致泄漏。在实际应用里，这类接头除了用于传感器的安装连接，也可以用在小型气动元件、液压控制油路的管路衔接上，尤其是在工程机械、自动化生产线、液压试验台这类振动较大的设备上，带内齿锁紧的结构比普通螺纹接头的可靠性高很多，不需要定期检查复紧接头，能大幅降低后期设备运维的工作量。建模的时候要注意，

　　螺纹部分如果是用于工程出图，可以采用装饰螺纹线简化建模，如果是用于加工仿真或者装配干涉检查，就要准确绘制螺纹的牙型轮廓，顶部的内齿要保证周向均布，齿形的对称度误差控制在合理范围内，不然配套的卡圈会出现卡入不畅、锁止失效的问题；内孔和外螺纹的同轴度要控制在0.015mm以内，避免装配后传感单元的检测轴线和管路轴线出现偏斜，影响检测数据的准确性。另外接头的外表面没有尖锐的棱角，所有边角都做了0.2mm的倒钝处理，安装操作时不会划伤操作人员，也不会在装配过程中刮损相邻的管线、线缆。很多刚入行的结构设计人员做这类小件的时候，往往只关注螺纹尺寸是否匹配，忽略了防松结构、密封面精度、同轴度这些细节，最后打样出来的零件装机后问题不断，其实这类连接小件虽然结构不复杂，但直接决定了整个传感检测回路的可靠性，每一处尺寸公差、结构细节都要结合实际工况的受力、密封、安装需求来确定，不能照搬标准件的参数随意调整。
