加勒特GT632SZ涡轮配套密封安装垫片

　　在涡轮增压系统的管路连接环节，这类适配加勒特GT632SZ规格涡轮的密封垫片，是保障气路密封可靠性的核心小尺寸零部件，很多刚接触改装或者动力系统装配的工程师容易忽略这类垫片的设计细节，实际在台架测试和整车耐久验证中，垫片的密封失效往往会导致增压压力泄漏，直接影响动力输出曲线，甚至引发涡轮端的异常磨损。从实际应用场景来看，这类垫片主要用于涡轮壳体与相邻管路、中间体的连接面之间，填补两个连接端面的加工平面度误差，阻断增压气体的泄漏路径，同时在一定程度上缓冲发动机运行过程中传递到涡轮端的振动，避免硬连接面出现疲劳松动。

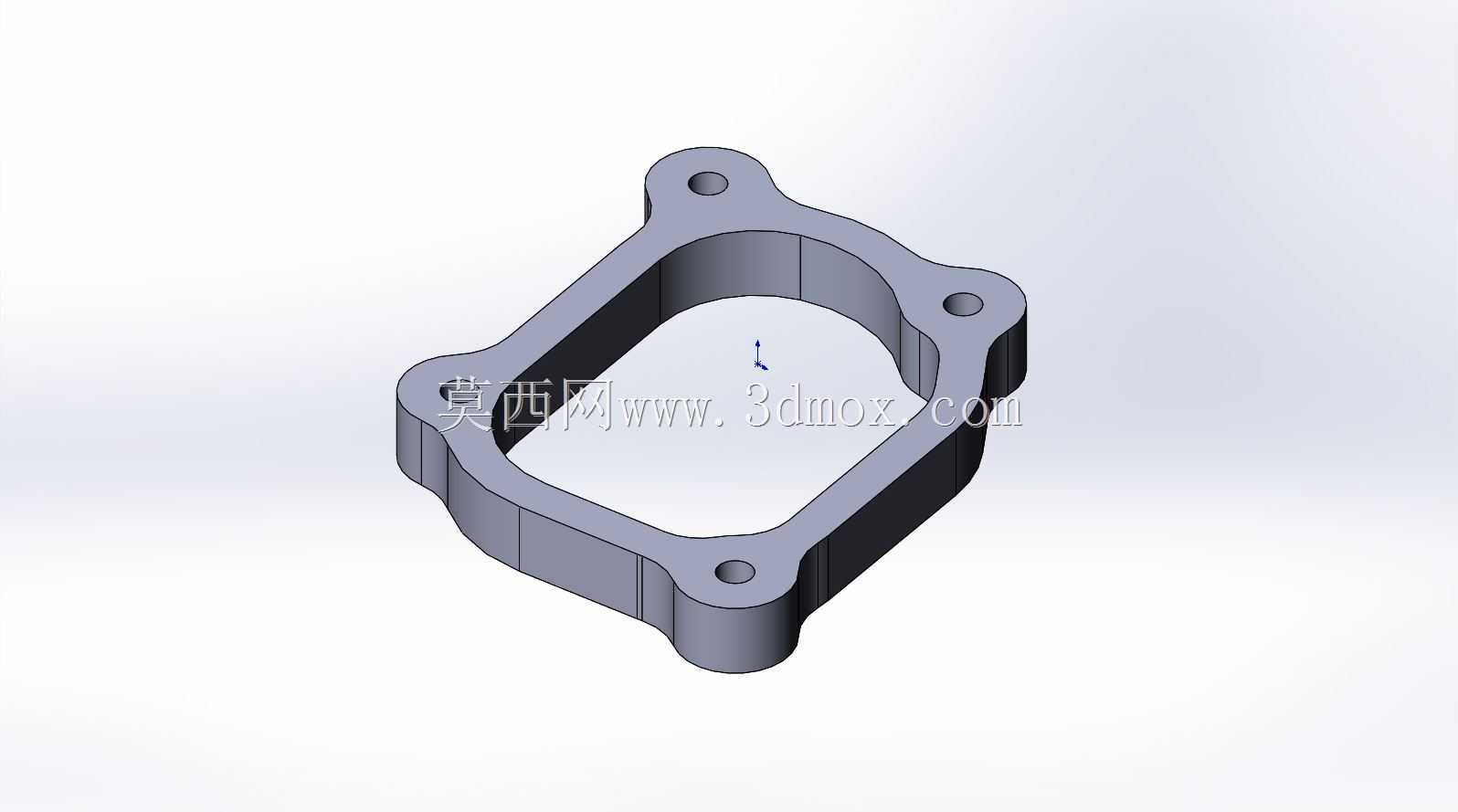

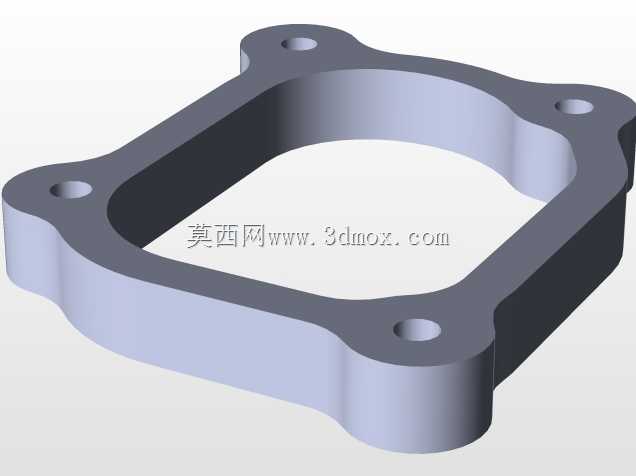

　　从产品功能特性上看，这个垫片采用了带四个安装耳的类方形轮廓设计，四个角位的安装耳上预留了贯通的螺栓过孔，刚好匹配对应涡轮连接端的螺栓孔位分布，安装时螺栓穿过过孔施加规定扭矩后，垫片受压产生均匀的形变，填充两个连接面之间的微观凹凸间隙。垫片的主体轮廓完全贴合涡轮连接端口的通流截面形状，内圈轮廓和涡轮端的气流通道完全对齐，不会出现通流截面突变或者遮挡气道的问题，避免因为垫片错位导致的气流阻力上升，影响涡轮的响应速度。

　　设计思路上，这类垫片没有采用常规的圆形法兰结构，而是顺着涡轮端的连接面轮廓做了随形设计，在保证密封面有效覆盖宽度的前提下，尽可能缩小了垫片的整体外轮廓尺寸，减少了不必要的材料占用，同时四个安装耳的位置做了圆弧过渡处理，避免尖角位置出现应力集中，在长期受振动和温度交变的工况下，不会从尖角位置产生裂纹。垫片的厚度设计需要匹配连接面的平面度公差，过薄的垫片无法充分填充加工纹理形成的间隙，过厚的垫片则会在螺栓压紧后出现过度形变，甚至被挤压到通流通道内部，影响气流流通，实际建模时需要结合两端连接件的端面粗糙度、螺栓预紧力、工作温度区间来确定合理的厚度参数。

　　外形尺寸与安装边界方面，这个垫片的四个安装孔中心距完全匹配加勒特GT632SZ涡轮对应连接端的孔位参数，安装时不需要额外对连接件做打孔或者修磨处理，可直接对位安装。垫片的外轮廓边缘距离螺栓孔中心的距离控制在合理范围，既保证压紧时密封面有足够的受压宽度，又不会和周边的管路、传感器安装位产生干涉。内圈的轮廓尺寸比涡轮端的通流口径单边大出微小余量，避免安装时出现微小错位导致的通流截面缩减，同时这个余量也不会让垫片内圈突出到气道内部形成台阶，干扰气流的顺畅流动。在实际装配场景中，这类垫片的安装面需要保持清洁无油污，螺栓的拧紧顺序要采用对角分步拧紧的方式，保证垫片各个位置的压紧力均匀，避免局部压力不足导致的泄漏，或者局部压力过大导致的垫片压溃损坏。很多动力改装或者发动机装配的现场问题，都和这类小垫片的安装不规范或者尺寸匹配错误有关，精准的三维模型可以在设计阶段就完成虚拟装配验证，提前排查干涉、孔位错位、通流遮挡等问题，减少实物试装的反复调整成本，也能为后续的垫片加工、模具开制提供准确的尺寸依据。
