陶瓷绝缘子自动钻孔加工设备

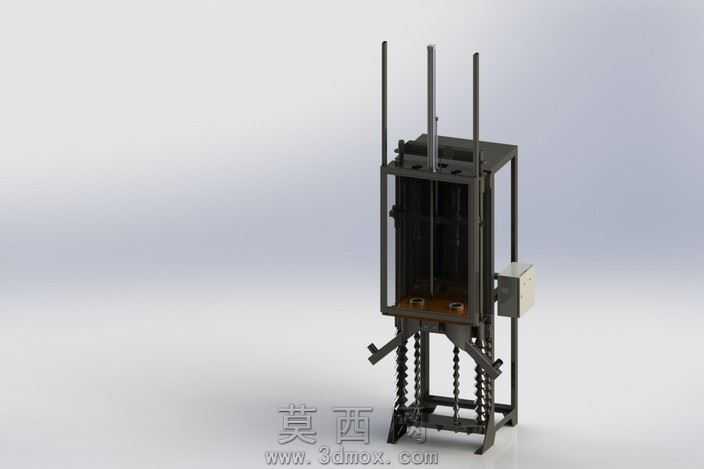

本模型为陶瓷绝缘子自动钻孔加工专用设备，整体采用立式框架式结构设计，在三维建模过程中严格遵循机械设计的装配逻辑，先搭建底部承托底座与四根竖向支撑导轨的主体框架，再依次排布钻孔动力单元、工件定位工装、升降驱动机构与侧边电控箱体，各部件的装配公差与实际机械加工要求保持一致，保证模型的结构合理性与可参考性。建模时对设备的细节做了完整还原：底部框架采用方钢焊接结构的建模逻辑，表面赋予哑光深灰金属材质，还原工业设备的厚重质感；竖向的多根导向光轴做了镀铬金属材质处理，表面添加轻微反光效果，还原加工设备导向部件的真实质感；钻孔执行端设置双工位定位结构，可同时放置两个陶瓷绝缘子工件，对应设置两组钻孔主轴，保证加工效率；升降驱动部分采用链条传动结构，建模时还原了链节的细节结构，搭配黑色氧化处理的金属材质，还原传动部件的工业外观；侧边的电控箱体采用浅灰色钣金材质，表面做轻微磨砂质感处理，和主体深色框架形成视觉区分。渲染阶段采用柔和的影棚布光，从斜上方45度投射主光源，搭配底部补光消除结构暗部，清晰展现设备各部分的结构层次，同时添加轻微的环境反射效果，让金属材质的表现更具真实感。设计思路围绕陶瓷绝缘子的钻孔加工需求展开，针对陶瓷材质硬脆易崩边的加工特性，设备采用立式下压进给的结构，保证钻孔过程中进给方向稳定，双工位的设计可实现上下料与加工同步进行，有效提升加工效率，框架式的整体结构也保证了设备运行时的刚性，减少钻孔过程中的震动，提升加工精度。模型完整还原了设备的所有机械结构，各运动部件的连接关系清晰，可作为同类陶瓷加工专用设备设计的参考方案，也可用于机械结构教学、自动化产线虚拟搭建等场景使用。
