外啮合齿轮泵装配结构三维设计

项目分类:泵 发布时间:2022-03-16 ID:578150
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计
  • 外啮合齿轮泵装配结构三维设计

  在液压传动与低压流体输送场景中,外啮合齿轮泵是应用占比极高的动力元件,这套装配结构完整还原了齿轮泵的核心工作腔体与支撑连接逻辑,可直接用于液压系统原理演示、装配工艺验证以及同类型产品的结构参考。从实际工况适配来看,这类齿轮泵常被集成在小型液压站、机床润滑系统、工程机械辅助油路以及轻工设备的流体输送单元中,依靠啮合齿轮形成的密闭容积变化完成吸排油动作,输出压力稳定、结构抗污染能力强,相比叶片泵对油液清洁度的容忍度更高,适合工况相对复杂的现场使用环境。

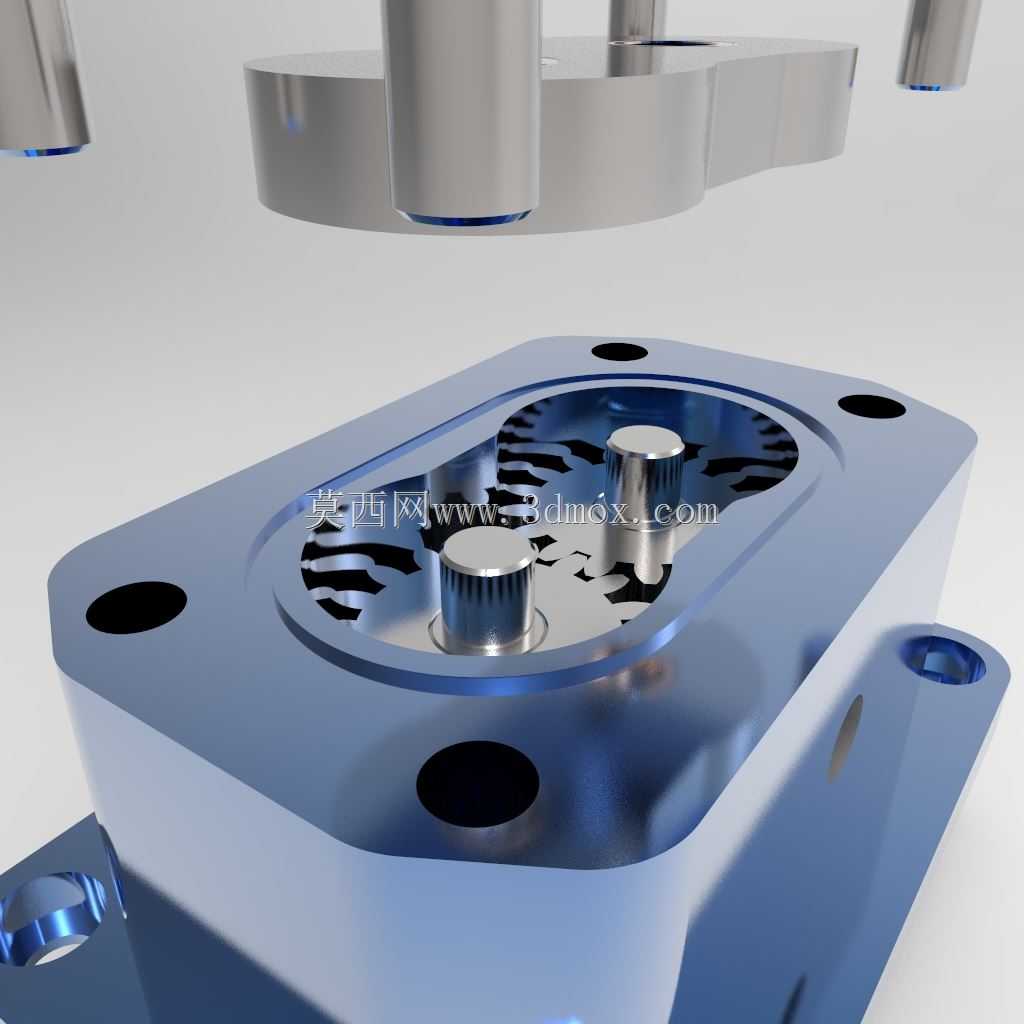

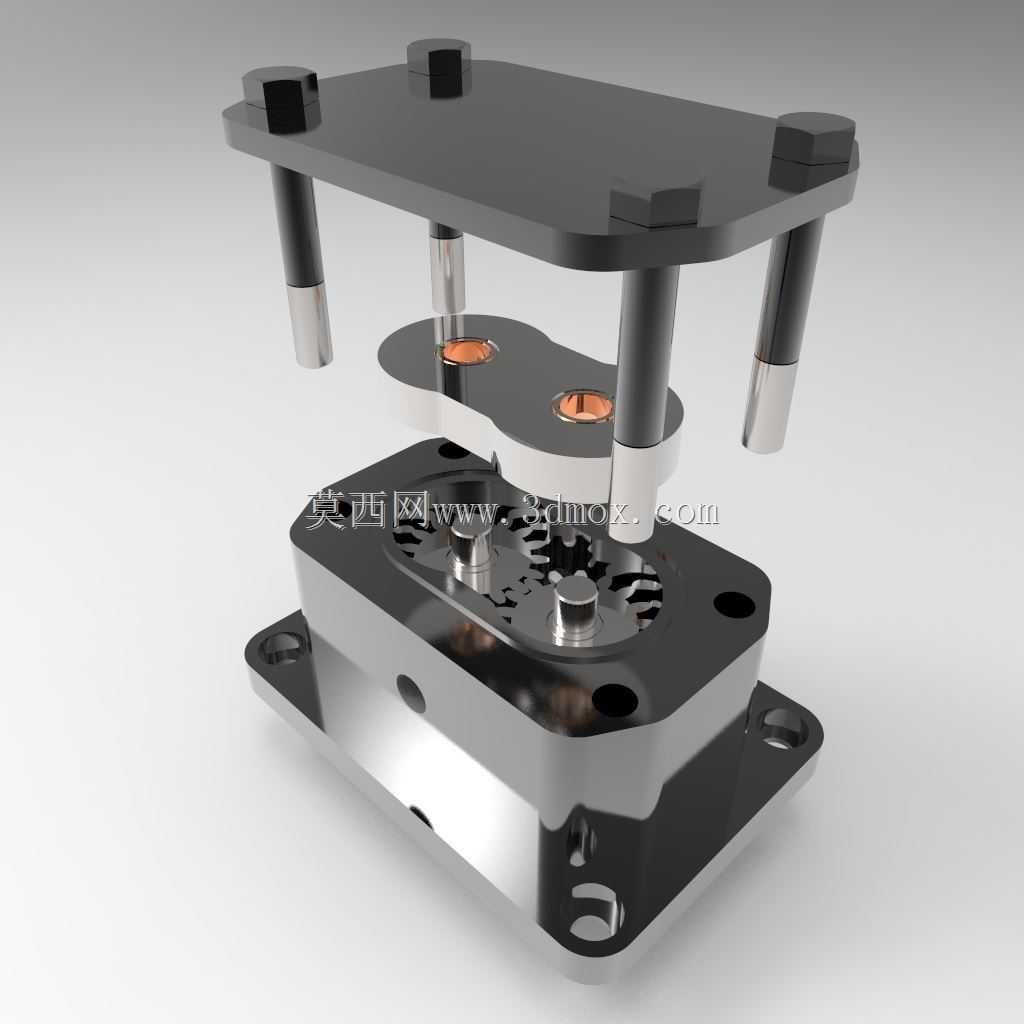

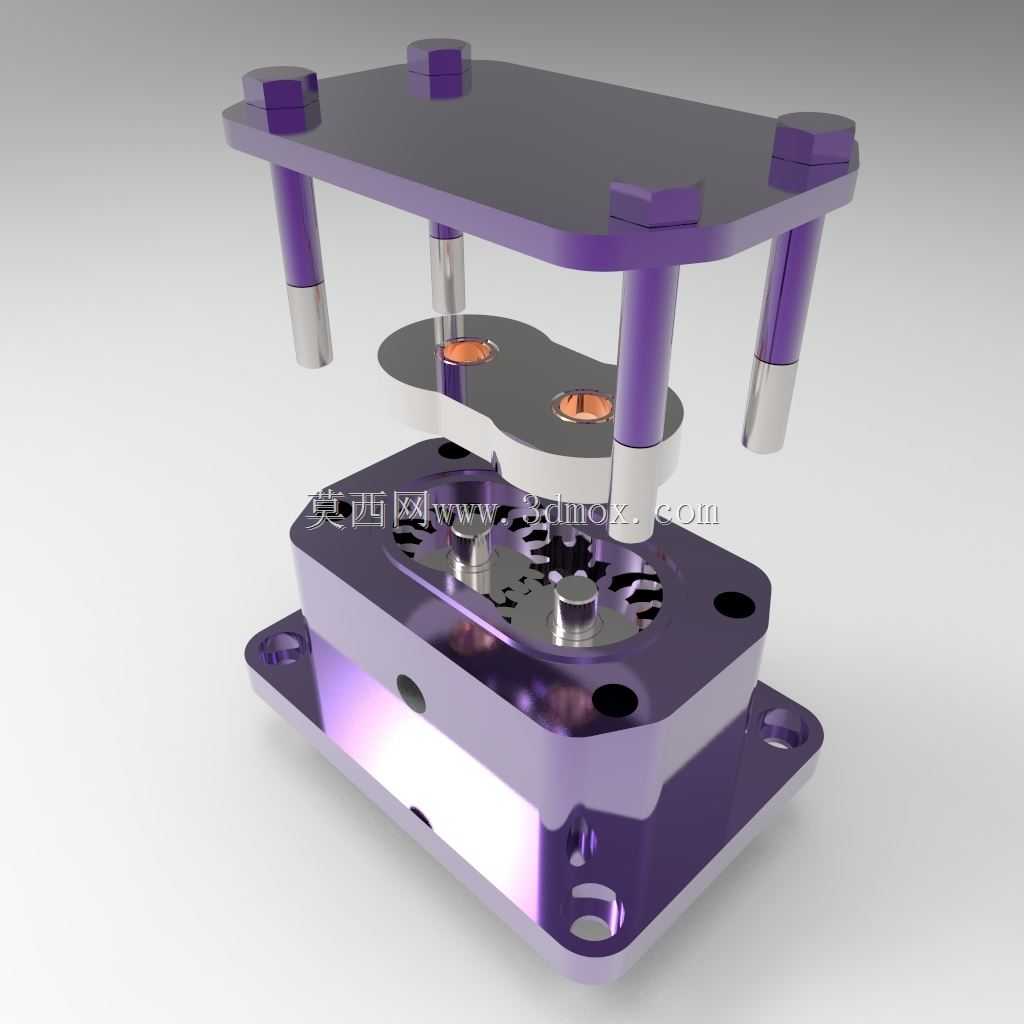

  整套结构的设计围绕齿轮啮合的密封容腔构建展开,上下泵盖通过四根对称布置的立柱螺栓与中间泵体完成锁紧,螺栓预紧力的分布经过对称排布优化,避免泵体结合面出现局部间隙导致的内泄漏,泵盖与泵体的结合面加工精度直接影响容积效率,建模时对结合面的平面度公差、密封槽位置都做了对应还原,能直观看到密封压合的边界范围。中间泵体的内腔是齿轮副的安装空间,两个参数完全一致的外啮合齿轮安装在泵腔内部,齿轮齿顶与泵体内壁的径向间隙、齿轮端面与泵盖的轴向间隙是影响泵效的核心参数,建模过程中对这两处间隙的装配边界做了明确预留,可直接用于间隙泄漏量的仿真分析参考。进出油口开设在泵体的对应位置,吸油腔与压油腔通过齿轮的啮合线完成分隔,避免高低压腔互通导致的压力损失。

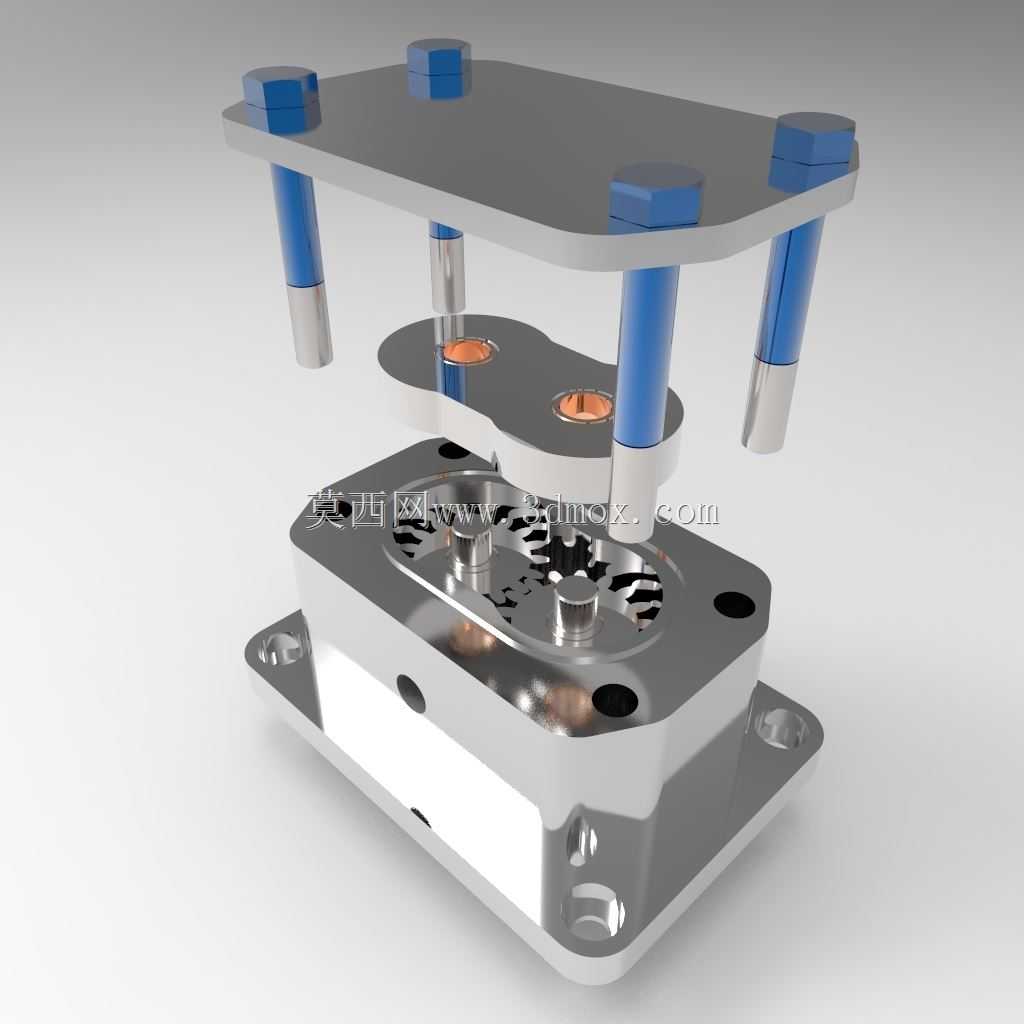

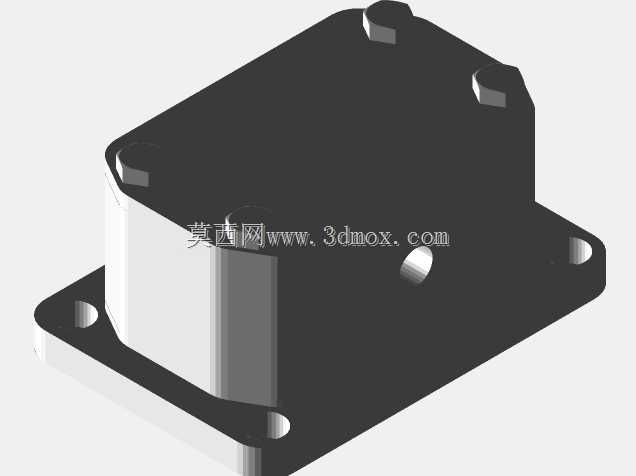

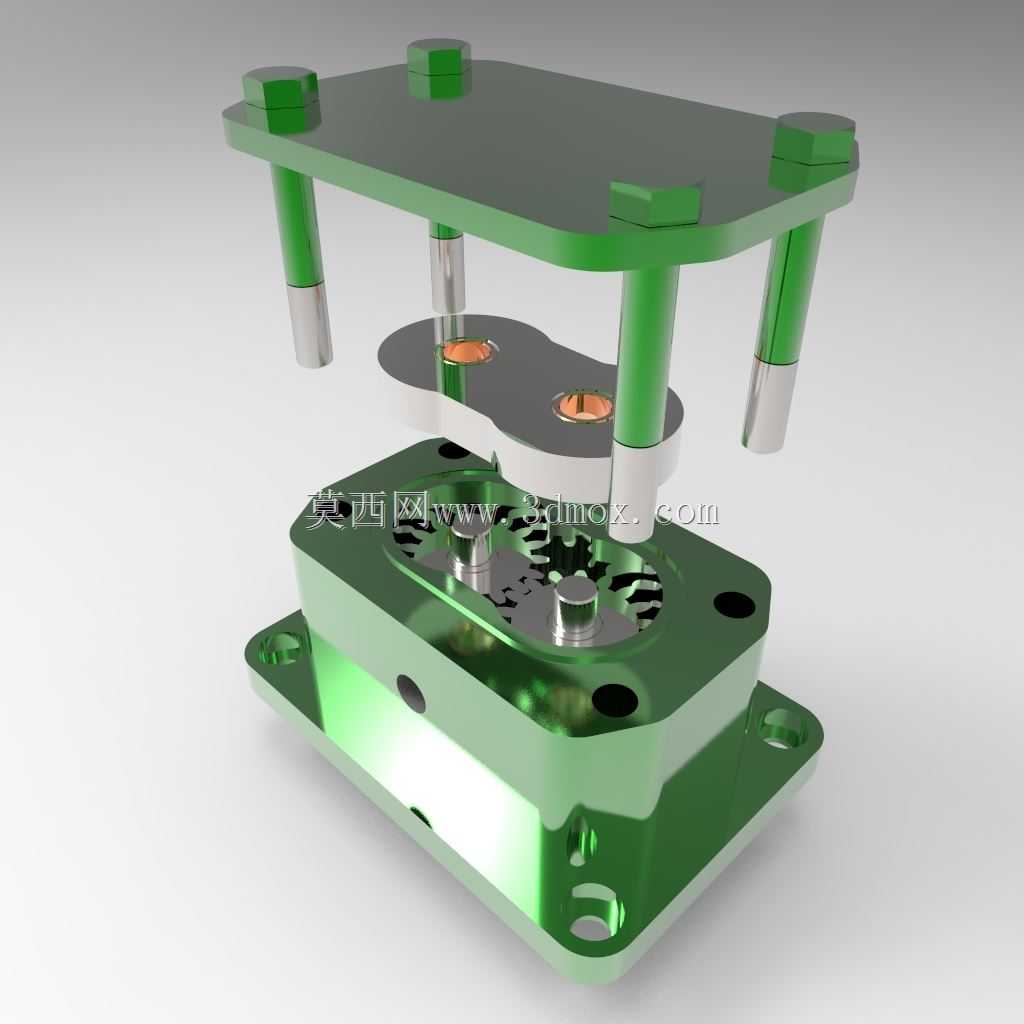

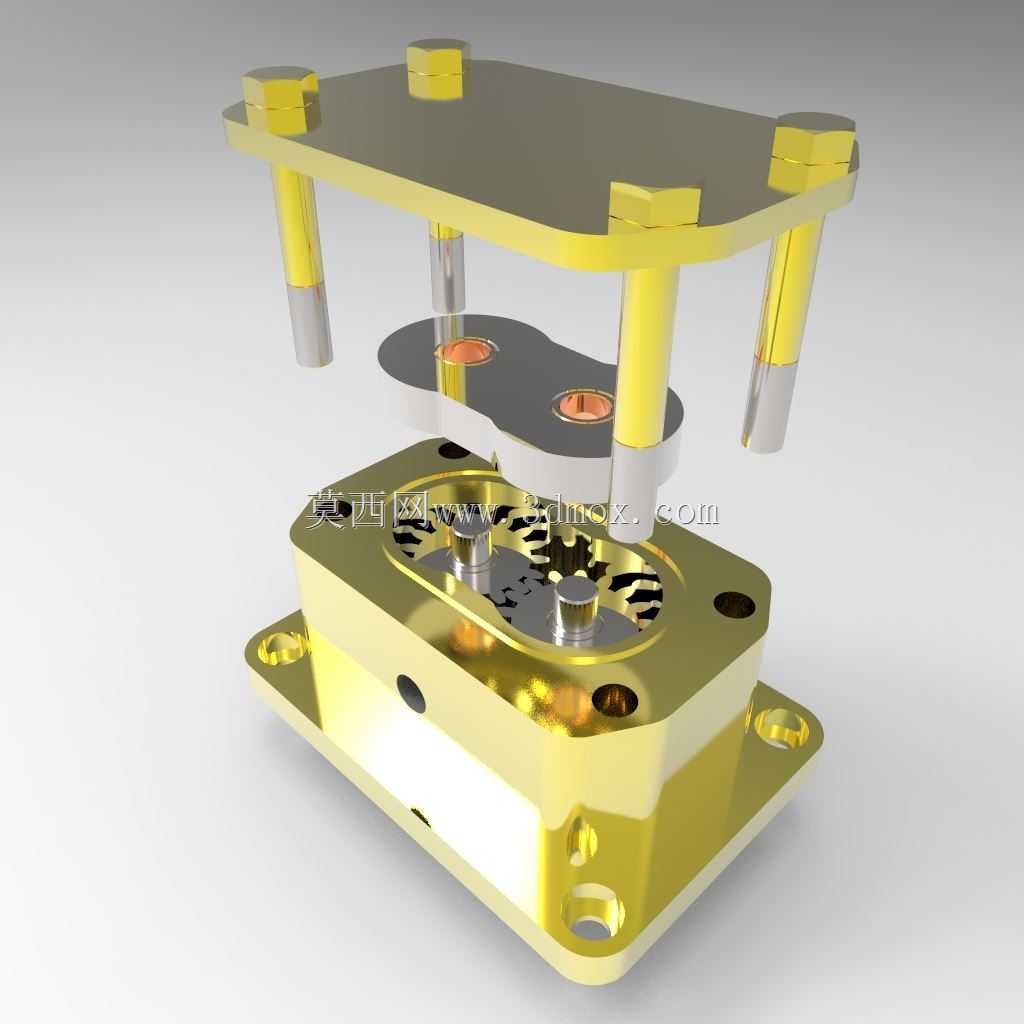

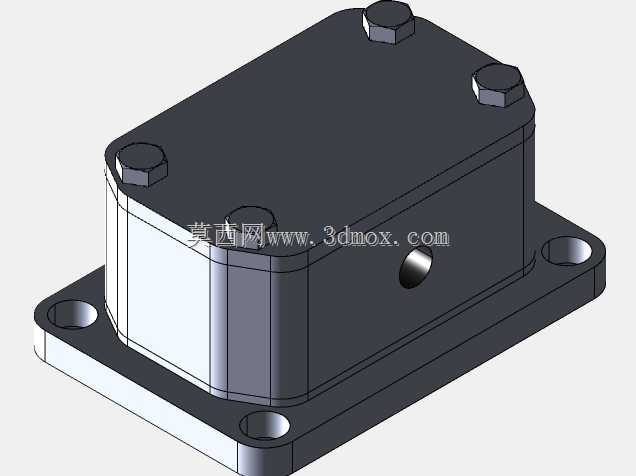

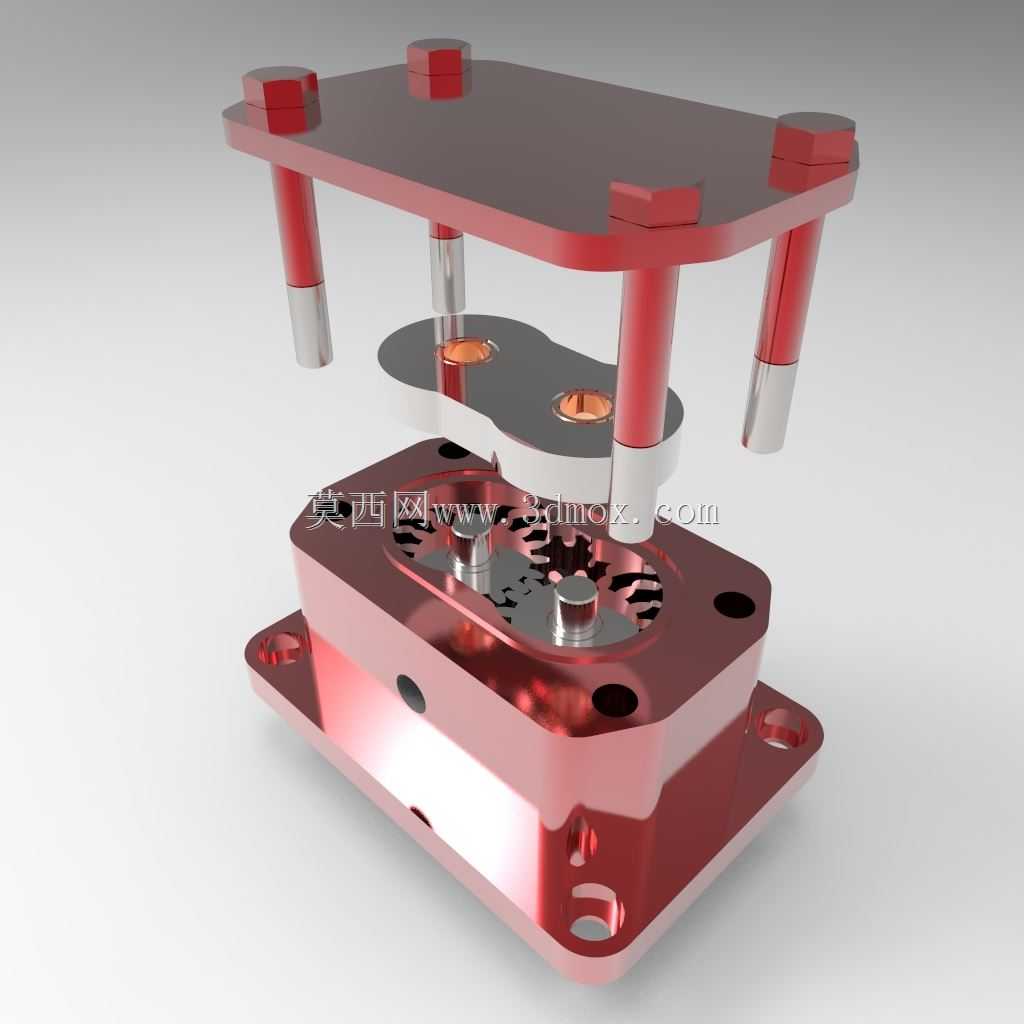

  从安装边界来看,下泵盖延伸出带安装孔的法兰底座,四个安装孔的孔位间距、孔径尺寸适配常规液压站的安装面板规格,安装时可通过螺栓直接固定在安装基面,底座与泵体的一体结构保证了安装后的整体刚性,避免运行过程中齿轮副出现偏磨。上部的端盖除了承担腔体密封作用,还预留了对应轴端的支撑位置,主动齿轮的轴端伸出端可直接连接驱动电机或传动联轴器,轴伸位置的密封结构在模型中也做了对应呈现,能清晰看到密封件的安装槽位与压合结构,避免运行过程中出现轴端泄漏。四根连接立柱采用光杆加螺栓头的结构,光杆部分穿过上下泵盖的通孔,两端通过螺栓锁紧,这种结构相比通体螺栓的连接方式,能更好保证泵盖与泵体的同轴度,避免装配过程中出现错位导致的齿轮卡滞。

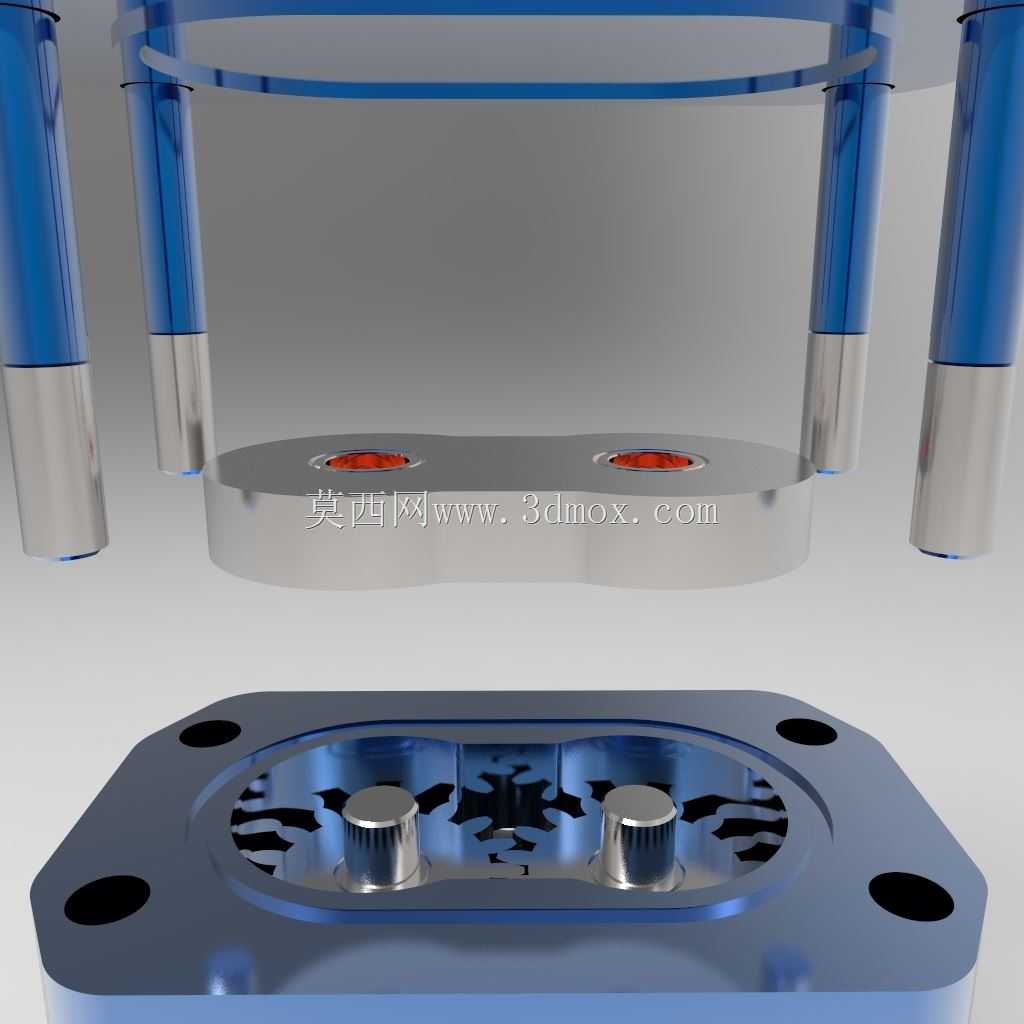

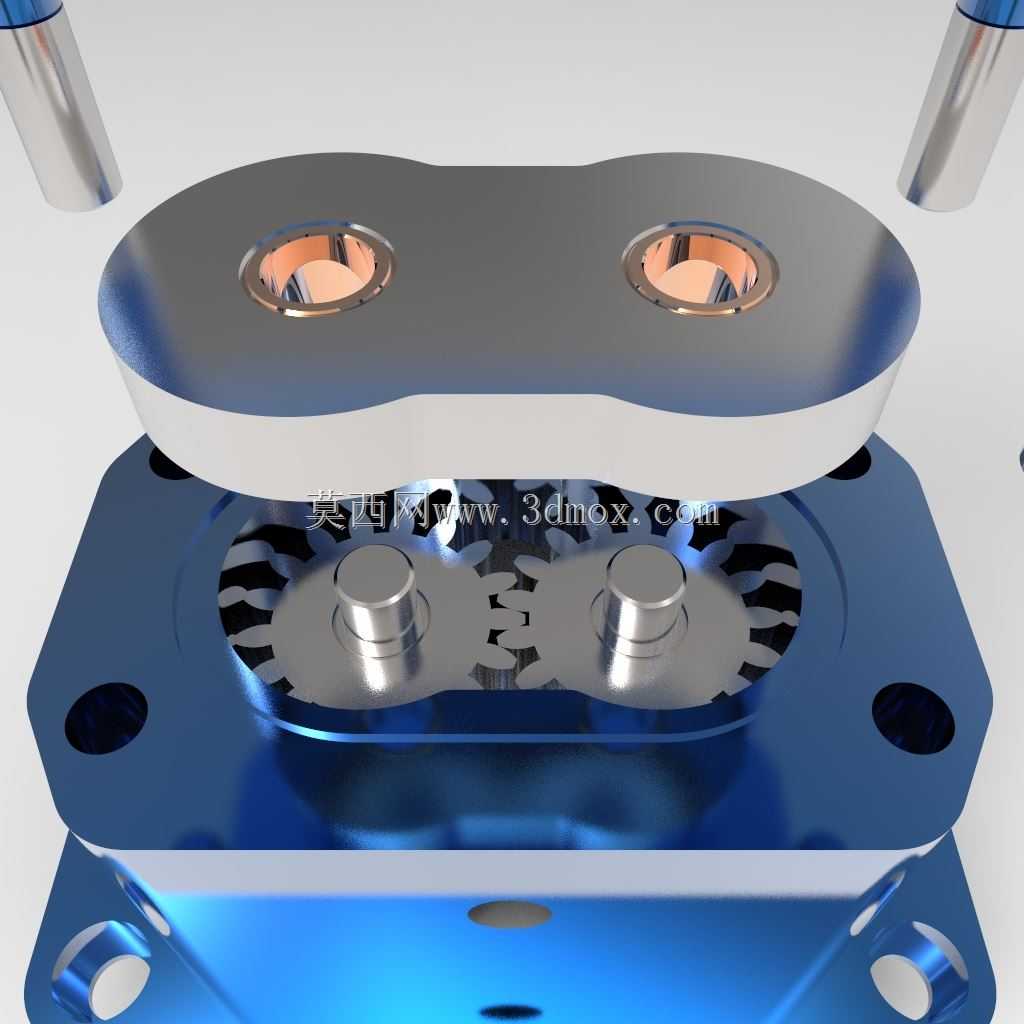

  在功能特性上,这套结构完整呈现了齿轮泵的工作逻辑:当主动齿轮带动从动齿轮转动时,吸油侧的轮齿逐渐脱开啮合,密闭容积增大形成负压,油液在大气压作用下进入吸油腔,随着齿轮转动,齿槽内的油液被带到压油侧,轮齿逐渐进入啮合,密闭容积减小,油液被挤压进入压油管路完成输送。模型中齿轮的齿形参数、齿宽尺寸都按照常规低压齿轮泵的参数设计,齿顶圆与泵体内腔的配合间隙控制在合理范围,既保证齿轮转动无卡滞,又能减少径向泄漏。中间的隔板结构用于分隔齿轮腔与外部连接结构,避免油液直接冲击连接螺栓,同时增强泵体的整体刚性,减少运行过程中的腔体变形。

  对于结构设计从业者来说,这套模型可直接用于齿轮泵的结构优化参考,比如调整齿轮参数改变泵的排量、修改进出油口位置适配不同安装空间、调整螺栓排布优化受力分布;对于设备选型人员来说,可通过模型直观了解齿轮泵的安装尺寸、接口位置,提前完成液压站的布局设计,避免现场安装时出现干涉;对于三维建模学习者来说,可参考这套装配结构的层级逻辑,理解液压元件的装配约束关系、密封结构设计思路以及连接紧固件的排布原则。模型中所有零件的装配关系都按照实际装配工艺设置,没有出现过约束或者干涉的情况,可直接用于装配干涉检查、运动仿真演示,模拟齿轮转动过程中的容腔变化,验证泵的工作原理是否合理。
