链式多工位容器循环输送承载装置

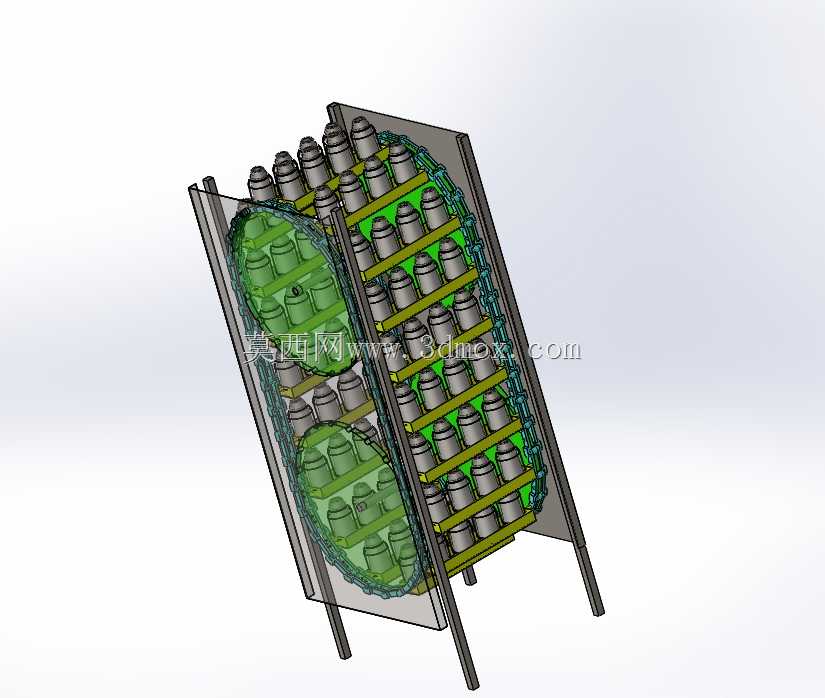

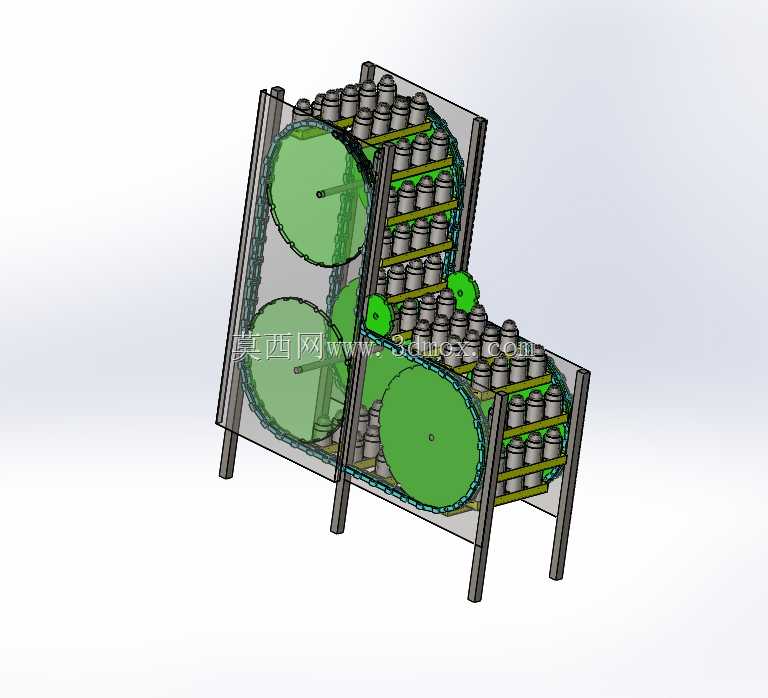

　　这套链式多工位容器循环输送承载装置，主要面向生产车间内多工序间的小型工件、容器类物料的连续循环转运场景，常见于精密零件加工、生化检测样本流转、小型组件装配线这类需要按节拍逐工位传递物料的作业环节，替代传统人工逐工位取放料的模式，减少工序间物料搬运的等待时间，同时保证每个承载位的定位一致性，适配自动化上下料机构的取放精度要求。从结构设计逻辑来看，装置采用双侧双排链条作为牵引承载构件，链条沿立式框架的上下链轮组做闭环循环运动，每间隔固定链节位置安装定制的承载托盘，托盘上设置与被输送容器外形匹配的定位型槽，避免输送过程中容器出现滑移、倾覆的问题，托盘与链条的连接采用铰接式结构，在链条沿链轮做圆弧转向时，托盘可始终保持水平姿态，

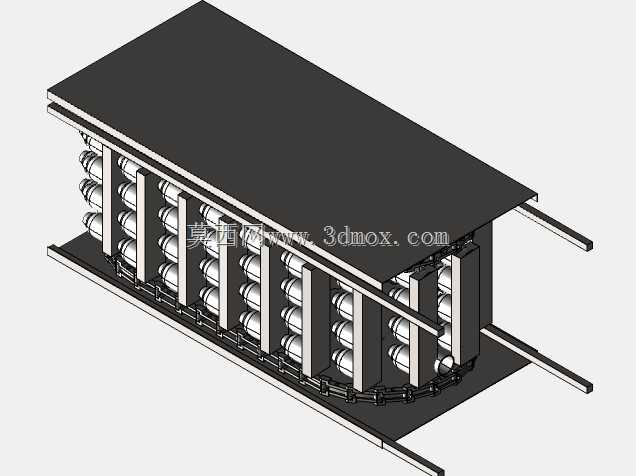

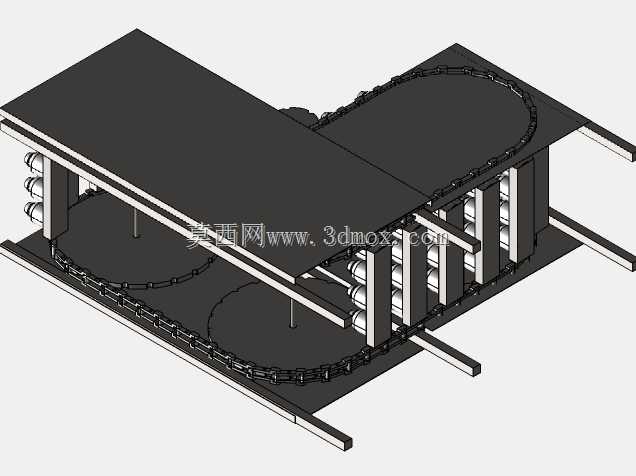

　　保证容器内的物料不会因为转向倾斜出现洒落、移位。整体框架采用矩形型钢焊接成型，作为整套输送装置的安装基准，上下两端的链轮组件分别设置张紧调节结构，可通过调整链轮中心距补偿链条长期运行产生的磨损伸长，保证链条啮合精度，避免运行过程中出现跳齿、卡滞的问题。从安装边界来看，装置采用立式窄幅布局，整体宽度控制在单排容器输送所需的最小尺寸范围内，长度方向可根据实际工序数量调整链条总长度、增减承载托盘的数量，高度方向根据上下层回转的空间需求预留足够的转向半径，安装时底部通过膨胀螺栓与车间地面固定，也可根据生产线布局需求搭配脚轮做成可移动式结构，适配柔性生产线的工位调整需求。功能特性上，这套输送装置可配合生产线节拍调整链条运行速度，

　　既可以做连续匀速运行，适配连续式装配作业的需求，也可以搭配步进驱动机构做间歇式分度运行，每个工位停留固定时长满足工序作业要求，承载托盘的型槽可根据实际输送的容器外形做定制更换，不需要改动主体链条与框架结构，即可适配不同规格的容器输送需求。设计过程中重点考虑了运行的平稳性，链条导向段设置耐磨导向条，约束链条运行过程中的横向摆动，降低运行噪音与链条磨损速度，托盘的承载面做了防滑处理，同时在两侧设置限位挡边，即使在设备启停加减速阶段，容器也不会出现位置偏移。在实际应用场景中，这类立式循环输送结构相比传统平面输送线，占用的地面面积更小，可在有限的车间空间内布置更多的作业工位，尤其适合车间面积紧张、工序排布紧凑的生产线，

　　上下层的回转位置可分别作为上料端与下料端，配合上下料机械手即可实现全自动化的物料流转，不需要人工干预物料的周转过程。结构细节上，链轮组件采用密封式轴承座安装，避免车间内的粉尘、切削液进入轴承造成磨损，延长维护周期，驱动端配置减速电机直接与主动链轮连接，减少中间传动环节的功率损耗，同时降低传动故障点。每个承载托盘的安装位置都经过精度校准，保证托盘停在作业工位时的位置重复精度满足自动化取料的要求，不需要额外设置二次定位机构即可配合机械手完成取放料动作，简化生产线的整体结构。
