工业制冷用卡马拉冷杉结构三维设计

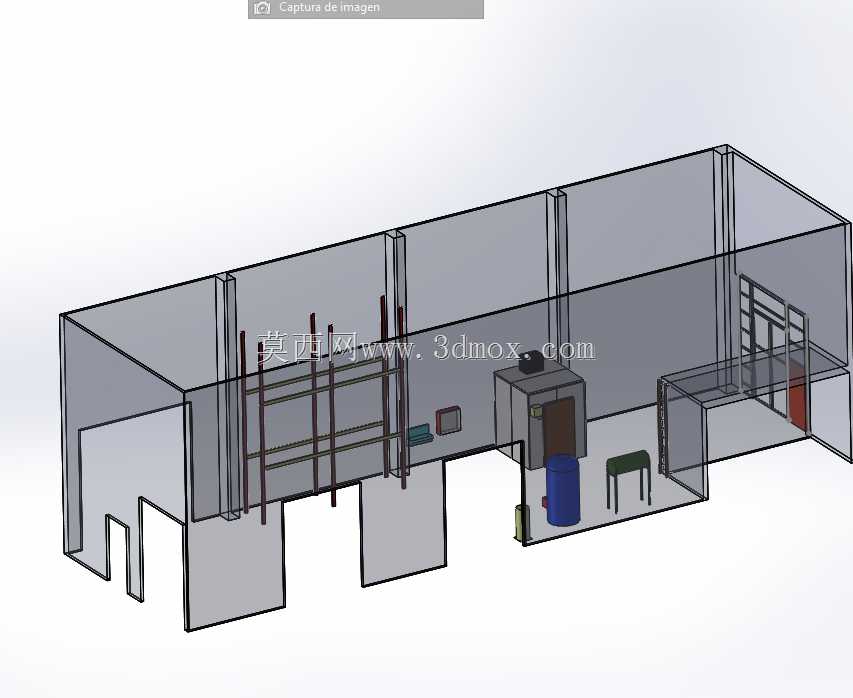

　　这套结构设计针对工业场景下的批量物料低温存储需求搭建，整体采用模块化隔间式布局，将不同温区需求的存储区域通过隔断墙体拆分，适配食品加工、生鲜仓储、工业原料低温存放等多类场景的使用要求。从结构布局来看，主体围护结构采用夹芯保温板拼接思路，外围护墙体预留了人员通行门洞与设备安装开口，门洞位置做了门框加强结构设计，避免长期开关门导致的保温板形变，同时在隔间内部预留了货架安装的固定点位，可根据存储物料的包装尺寸调整货架层间距，最大化利用内部存储空间。制冷主机单元采用外置侧装的布局方式，将压缩冷凝机组与冷风机的连接管路做了最短路径规划，减少管路沿程冷量损耗，机组安装位置预留了检修操作空间，日常维护时无需进入低温存储区即可完成滤芯更换、

　　管路检漏、压力检测等常规操作，降低低温环境下的作业时长。内部辅助设施的布局完全贴合实际作业流程，靠近门洞位置设置了临时操作工作台，可用于物料进出时的扫码登记、临时分拣，工作台旁预留了周转器具的摆放区域，避免物料搬运时的动线交叉；制冷配套的储液、气分等辅件布置在机组旁的独立小隔间内，与存储区完全隔离，避免辅件运行时的凝露滴落污染存储物料。从安装边界来看，整体结构的外围尺寸适配常规工业厂房的层高与柱距，底部预留了100mm的找平安装间隙，可应对厂房地面的不平整问题，所有围护板的连接均采用快装式卡扣结构，无需现场焊接作业，安装时可根据现场实际条件调整隔间的分隔宽度，灵活适配不同场地的安装需求。

　　隔断墙体的厚度根据不同温区的要求做了差异化设计，深冷区的墙体保温层厚度大于保鲜区，在控制整体建造成本的前提下保证各温区的保温性能，墙体拼接处做了凹凸槽密封结构，配合现场打胶处理可有效减少冷量泄漏，降低机组的运行负荷。内部气流组织方面，冷风机的出风口朝向避开了人员频繁通行的门洞位置，同时对着内部货架的通道方向送风，保证冷气流可以在货架之间形成循环，避免出现局部温度死角，回风位置设置在机组侧的墙体下部，配合出风口形成上送下回的气流循环路径，保证整个存储区内的温度均匀性控制在允许偏差范围内。电气布线的走线槽全部隐藏在围护板的夹层内，外部仅预留照明、温控探头、冷风机供电的接线端口，现场安装时仅需完成外部主电源的接驳即可完成电气部分的施工，

　　温控探头的布置点位选在冷气流回流的典型位置，可准确反馈存储区的实际平均温度，避免探头靠近冷风机出风口导致的温度检测偏差。门洞处配套的保温门采用平移式结构，门体的密封胶条采用耐低温材质，长期在低温环境下不会出现硬化失去弹性的问题，门体上方预留了风幕机的安装位置，可在门体开启时形成风幕阻隔，减少内外热交换带来的冷量损失。整体结构在设计时充分考虑了不同行业的使用差异，预留了可选配的加湿、除霜、温度记录等功能模块的安装接口，用户可根据自身存储物料的特性选择对应的功能组件，无需对主体结构做二次改动，大幅降低了现场改造的工作量。
