工业用带驱动端水平皮带输送装置

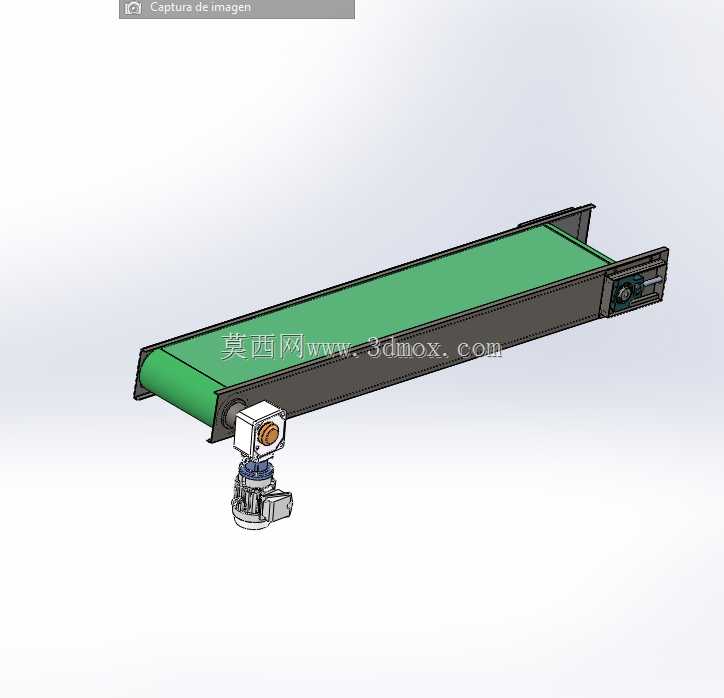

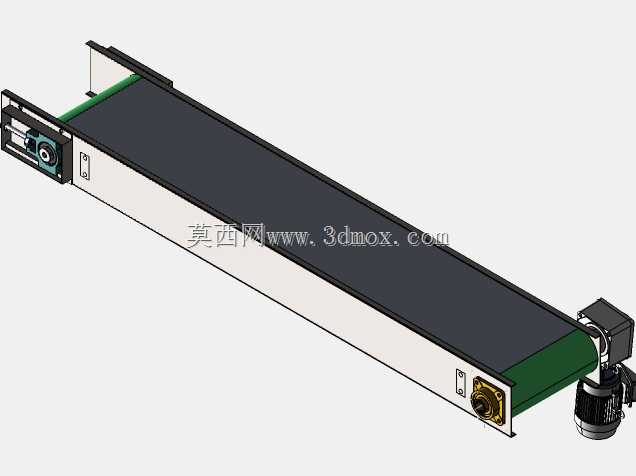

　　这套带式输送装置的三维结构，核心是面向车间内短距离散料、规整工件的水平转运需求搭建，日常可对接生产线出料端、分拣工位、仓储上料点，承担不同工序间的物料传递任务，避免人工搬运的效率损耗与磕碰风险。从结构设计逻辑来看，整体采用单侧端部驱动的布局，驱动单元集成在设备进料端下方，通过减速机构直接带动主动辊转动，省去了复杂的中间传动链，既压缩了设备整体占用空间，也降低了后续运维时的传动件更换难度。机架主体采用折弯型材拼焊成型，两侧设置有挡边结构，可避免输送过程中体积较小的物料从皮带侧边滑落，同时机架上预留了多组安装孔位，既可以通过支脚直接落地固定，也能搭配支架调整安装高度，对接不同高度的生产设备。皮带选用绿色平面PVC材质，

　　表面平整摩擦力适中，既可以输送纸箱、工装板这类规整硬质工件，也能承载颗粒状、小块状的散状物料，输送过程中不会出现打滑偏移的问题。张紧机构设置在从动辊端两侧，通过调节螺栓即可调整皮带张紧度，校正皮带运行时的跑偏问题，无需拆解机架主体即可完成日常调试。驱动端的减速电机采用立式安装结构，输出轴与主动辊同轴连接，传动效率更高，运行时的震动更小，适合长时间连续运行的生产场景。从安装边界来看，设备整体为长条形水平布局，宽度方向的尺寸控制在常规输送线适配范围内，长度可根据实际工位需求做模块化拼接延伸，进料端与出料端的辊筒端面做了圆弧过渡，不会刮蹭输送的工件表面。设计过程中特意将所有转动部件都设置在机架内侧，外侧无突出的传动结构，

　　既避免了生产过程中衣物、工具卷入的安全隐患，也让设备整体外观更规整，清理表面积尘时不会有结构死角。两侧挡边的高度经过适配，既能够阻挡常规尺寸的物料滑落，也不会影响机械手、人工从侧面取放工件，适配自动化生产线与人工操作工位的双重使用需求。机架底部的支脚设置有调节盘，可在地面不平整的工况下调整设备水平度，避免皮带因设备倾斜出现单侧跑偏的问题。整套结构的零件拆分逻辑清晰，辊筒、机架、驱动单元、张紧结构都做了独立的模块化设计，建模时各零件的配合公差都按照常规机加工精度设置，可直接用于后续的工程图导出与生产加工参考，也能根据实际使用场景调整皮带宽度、机身长度、驱动功率等参数，适配不同的输送载荷与输送速度要求。
