切割设备用阶梯式车轮传动轴结构

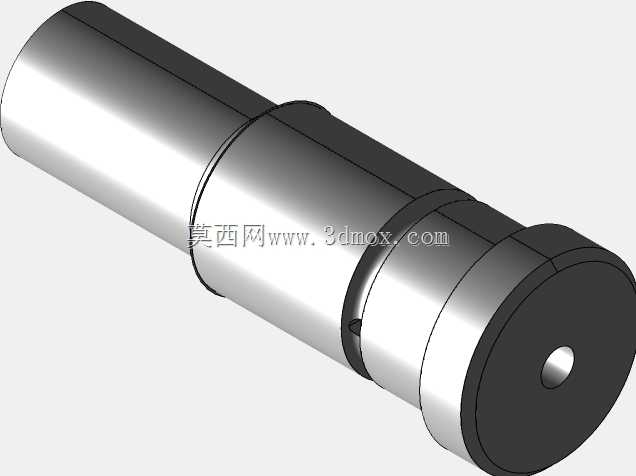

　　这款轴类零件主要配套在型材切割设备的行走轮组中，承担行走轮的扭矩传递与径向载荷承载作用，是切割设备移动工位的核心受力零件。从结构设计来看，整体采用多段阶梯式轴身布局，不同轴段的直径差经过受力核算，既满足轴承、行走轮的装配定位需求，也避免轴径突变带来的应力集中问题，轴端的中心小孔为加工时的顶尖定位孔，同时也可作为装配时的注油孔使用，方便后期维护时加注润滑脂。

　　在实际应用场景中，这类轴件安装在切割设备的底部行走机构内，两端配合滚动轴承固定在设备机架的安装座上，中间大直径轴段过盈装配行走轮，设备沿轨道移动时，轴件随行走轮同步转动，既要承受设备整体自重带来的径向载荷，也要传递行走驱动端输出的扭矩，带动轮组平稳行进，保证切割头在移动作业时的位置精度，避免因轴件变形导致切割轨迹偏移。

　　设计过程中，轴肩的高度差严格匹配配套轴承的内圈厚度与行走轮的定位槽深度，装配时无需额外加装定位套即可实现零件的轴向固定，减少装配环节的零件数量，降低累计装配误差。轴身的各段同轴度公差控制在0.02mm以内，保证转动时的径向跳动量在允许范围内，避免行走过程中出现卡顿、晃动的问题。轴端的法兰式凸台结构用于安装轴端挡圈，防止轴承在设备启停、正反转时出现轴向窜动，提升轮组运行的稳定性。

　　从安装边界来看，轴件的总长度匹配机架两侧安装座的间距，两端轴承位的直径适配常用的深沟球轴承规格，中间轮位的长度与行走轮的轮毂宽度一致，装配时无需对轴件进行二次加工即可直接完成组装。轴身表面的粗糙度根据配合性质做了区分，轴承配合面与轮体配合面采用精车后磨削处理，非配合面做普通车削加工即可，在保证装配精度的前提下控制加工成本。这类轴件的选材通常采用45号优质碳素结构钢，经过调质处理后获得良好的综合力学性能，既具备足够的强度承受载荷，也有合适的韧性抵抗冲击载荷，适配切割设备作业时频繁启停、移动的工况，减少长期使用后的变形、磨损问题。在日常维护中，可通过轴端的小孔定期向轴承位置补充润滑脂，延长轴承与轴件的使用寿命，降低设备的运维成本。
