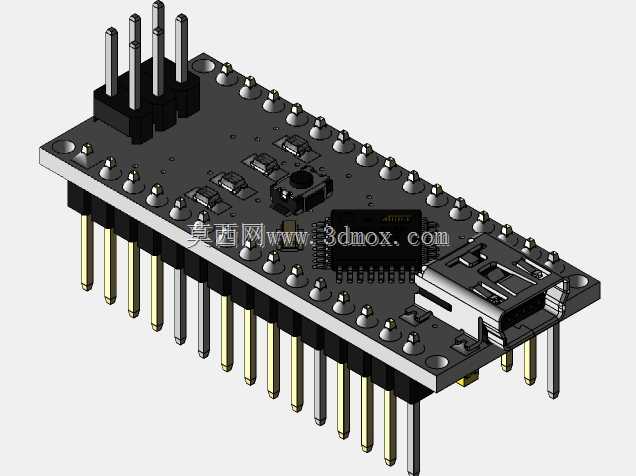

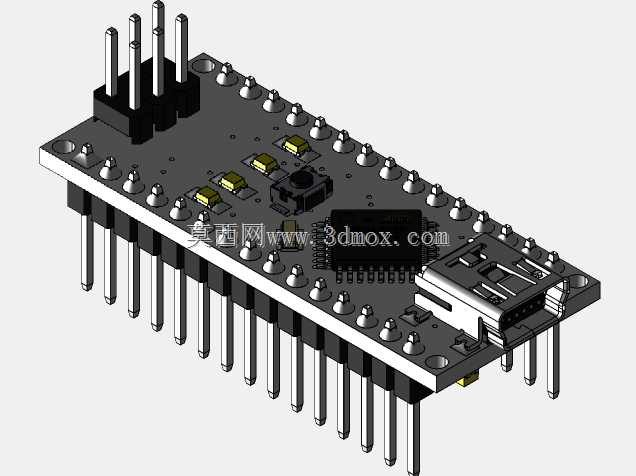

Arduino Nano3.0V开发控制板三维结构

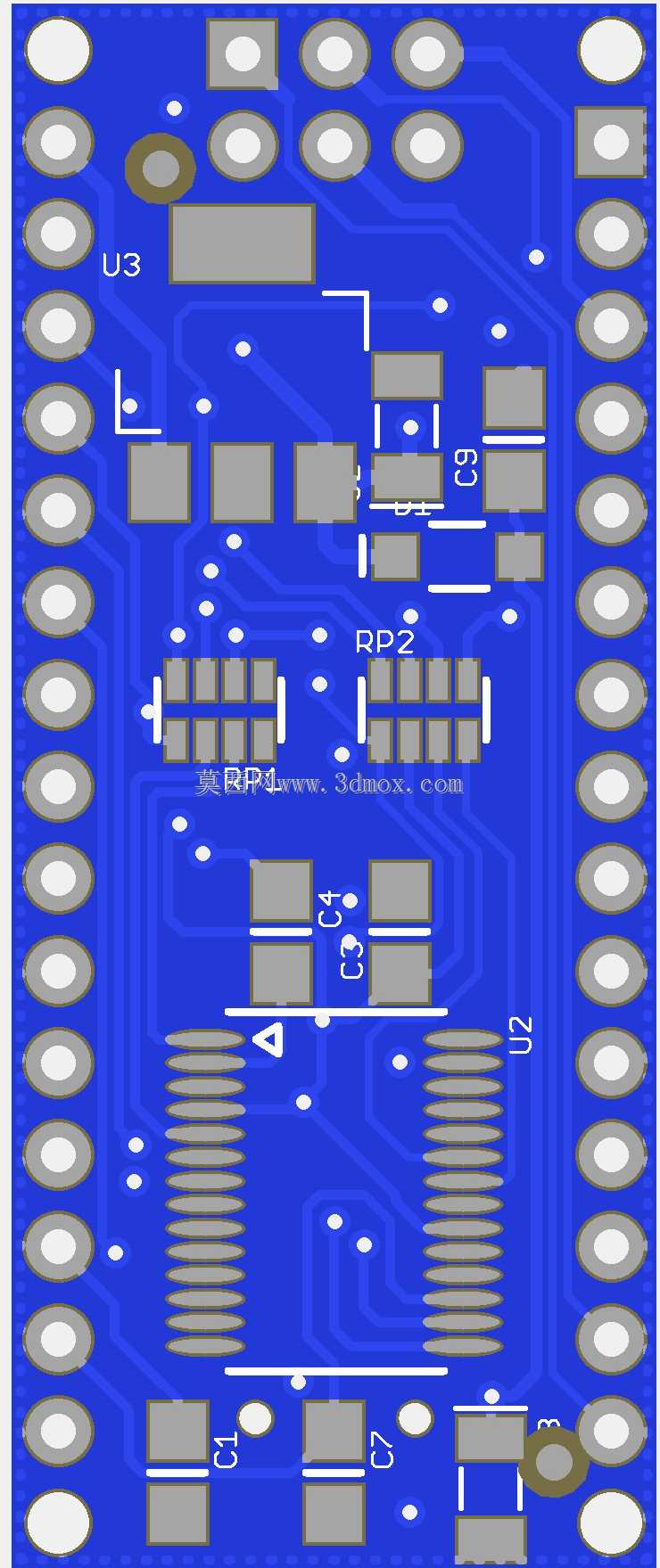

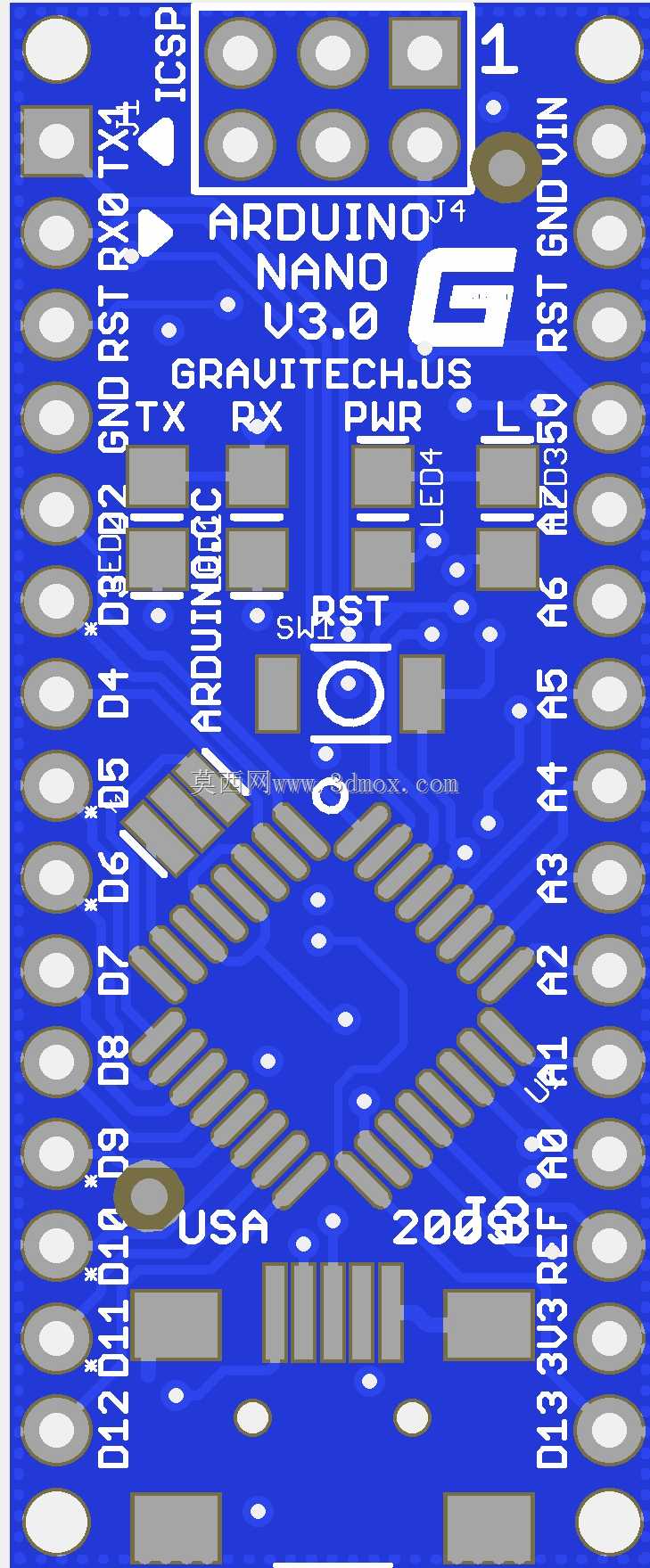

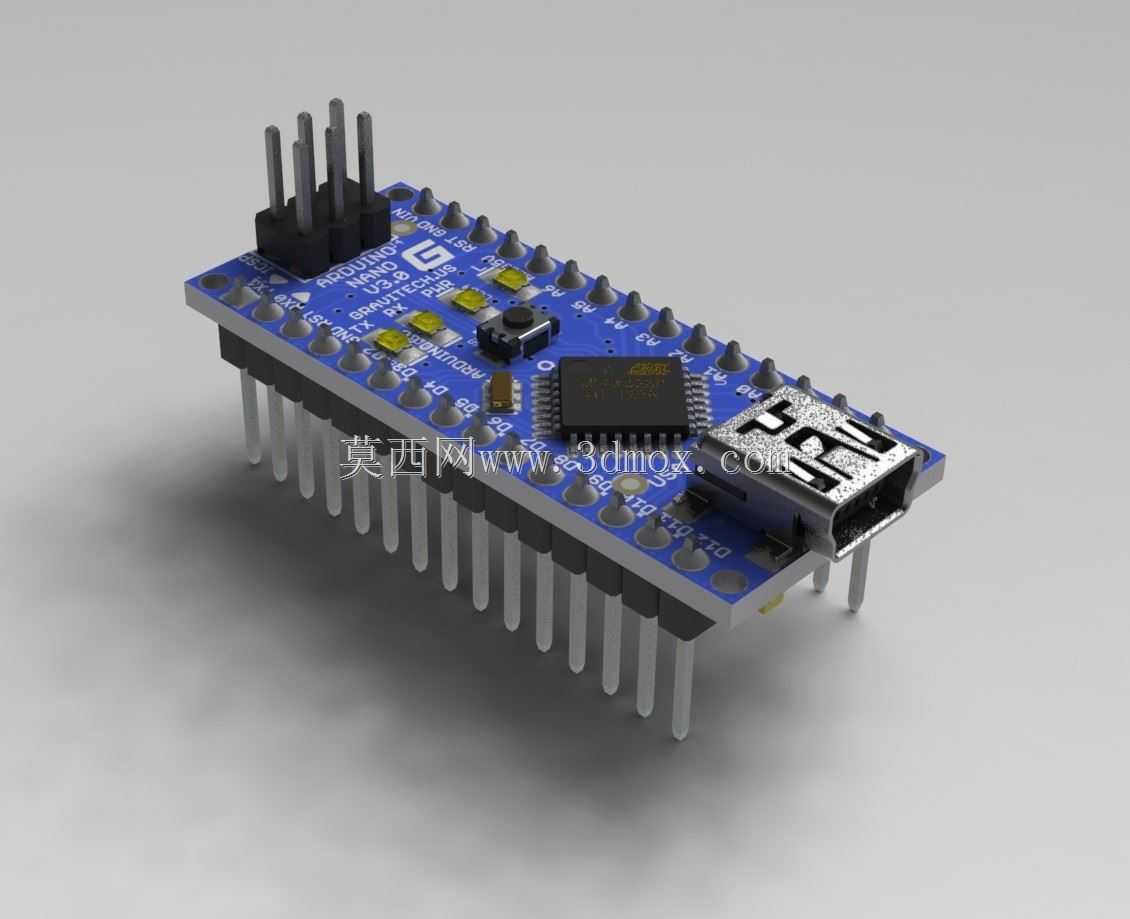

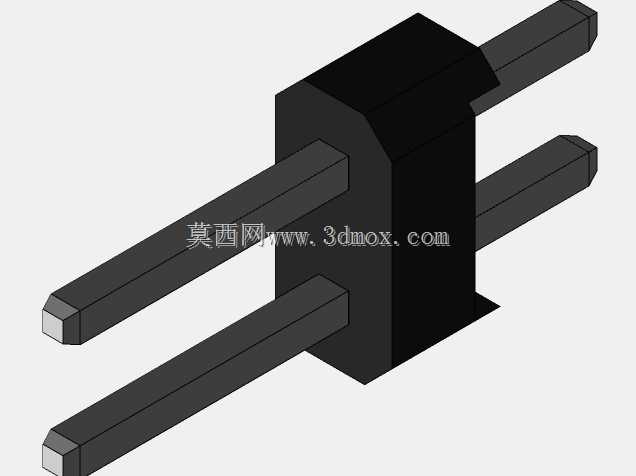

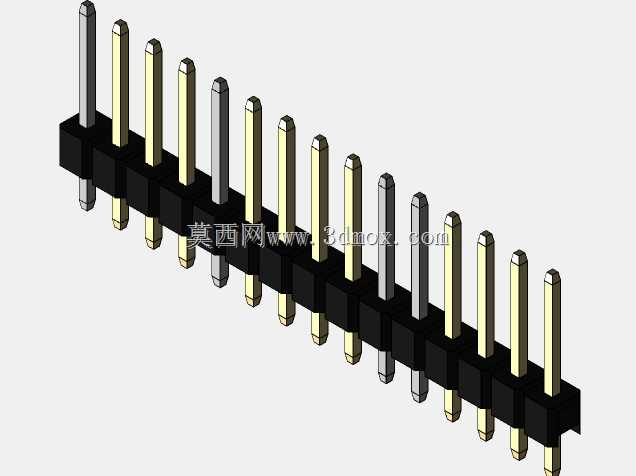

　　这款Arduino Nano3.0V控制板的三维建模，完全还原了实物的结构细节，可直接用于嵌入式项目的结构适配、设备集成阶段的干涉校验。从实际工程应用场景来看，这类小型控制板常被嵌入到空间受限的小型智能设备、教学实验装置、便携检测仪器、创客DIY项目中，作为核心控制单元完成传感器数据采集、执行器驱动、简单逻辑运算的功能，相比常规尺寸的控制板，它的紧凑外形能大幅缩减设备内部的占用空间，适配更多对安装体积有严格限制的设计场景。建模过程中优先还原了板载元件的实际布局：蓝色PCB基板的边缘排布了两排直插排针，每根排针的引脚间距严格遵循2.54mm标准排距，排针的伸出长度、直径都和实物一致，方便设计人员在做外壳、

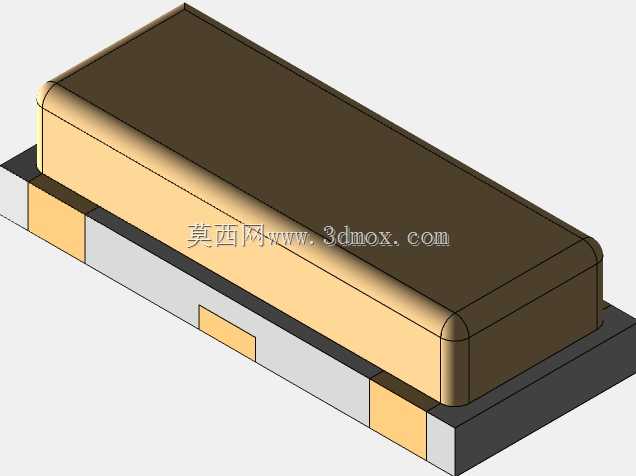

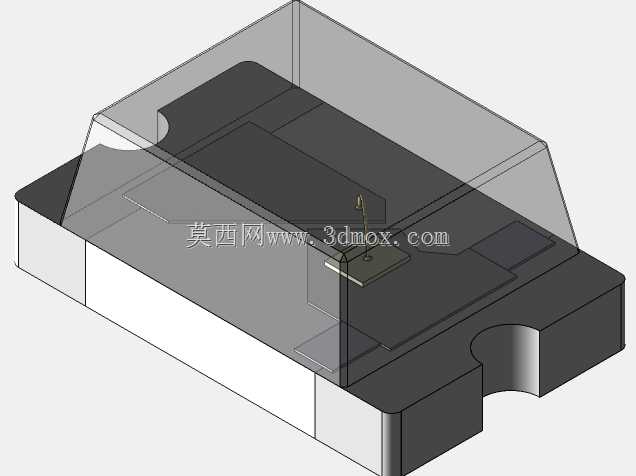

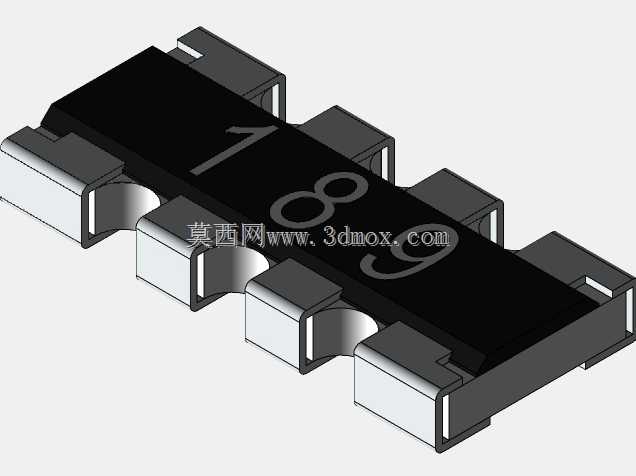

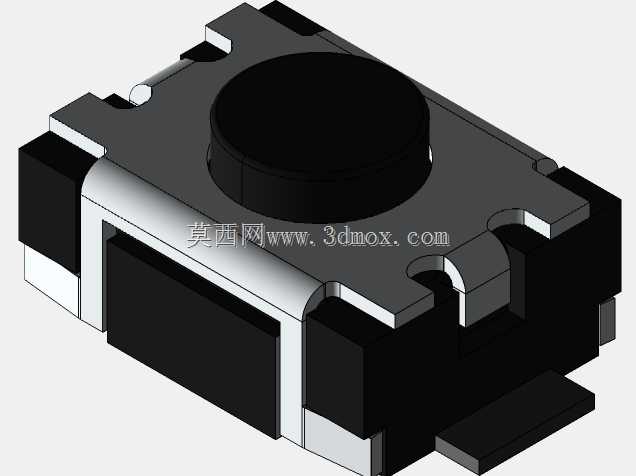

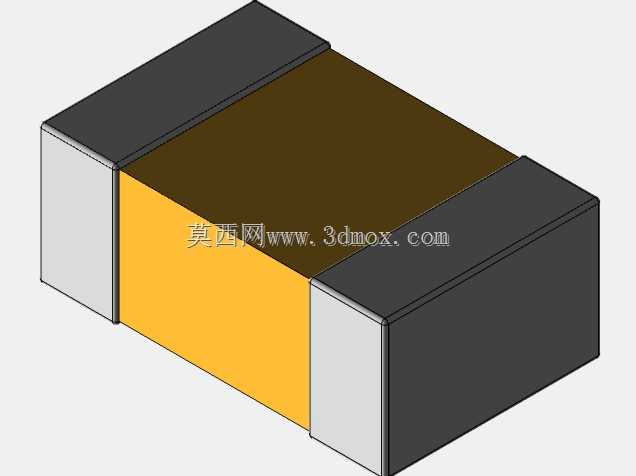

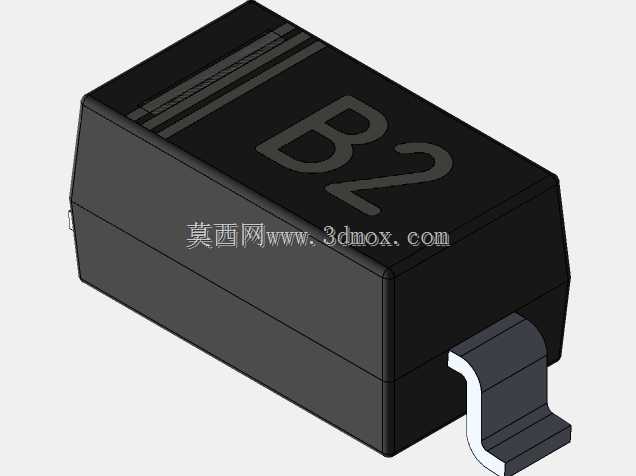

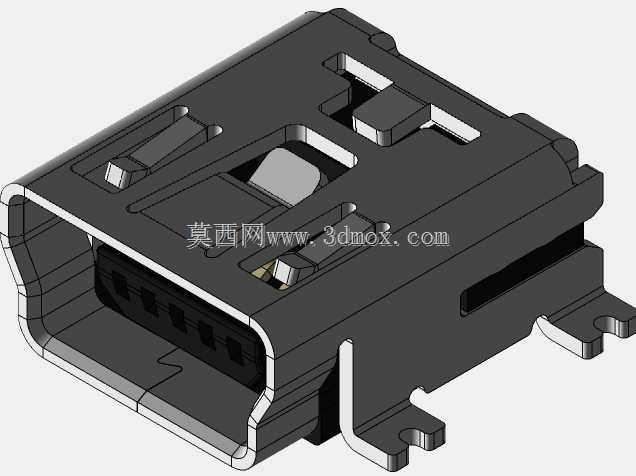

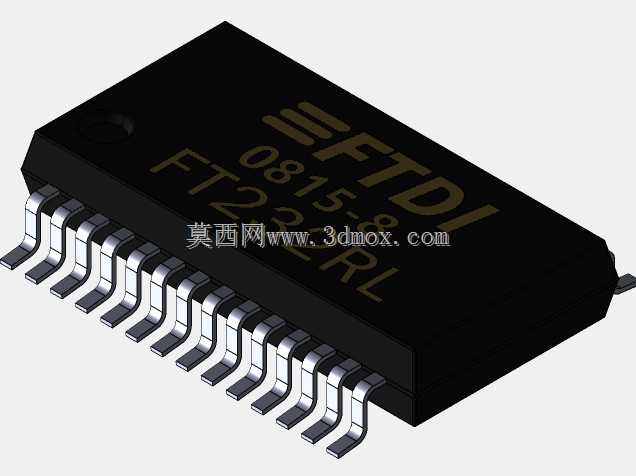

　　安装座设计时直接匹配排针的避让空间，避免后期打样出现排针与外壳干涉、插接线缆空间不足的问题。板载的Mini USB接口位置做了精准的尺寸还原，接口的金属外壳高度、塑料内芯的开口尺寸都和实物一致，设计配套外壳时可以直接参考模型预留USB插拔的操作空间，不需要额外测量实物接口尺寸。PCB板上的核心主控芯片、贴片电容电阻、复位按键、电源指示灯、晶振元件都按照实际贴片位置做了等比例建模，元件的高度、投影轮廓都和实物匹配，在做设备内部堆叠设计时，可以直接将该模型导入装配体，校验板载元件和周边结构件、其他电子模块的安全间隙，尤其是复位按键的凸起高度，需要预留足够的按压行程空间，避免外壳装配后按键被顶住无法触发。设计思路上完全遵循实物的安装边界，

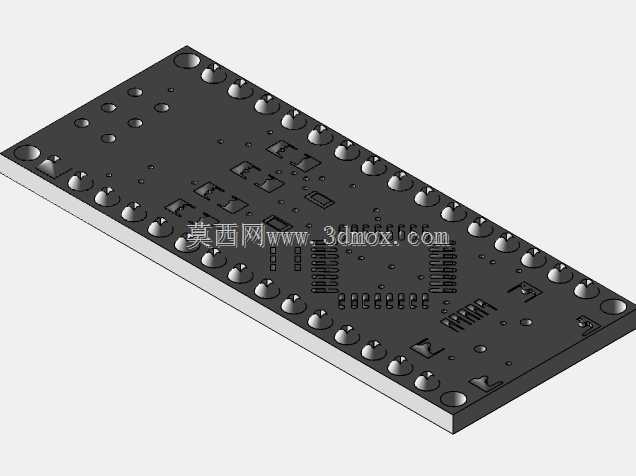

　　整板的长宽尺寸控制在极小范围内，厚度方向包含排针的总高度也做了精准还原，没有额外添加冗余结构，方便设计人员根据模型尺寸设计对应的安装卡槽、固定柱位置，两排排针的中心距也严格匹配通用面包板、扩展板的标准间距，既可以直接用于验证扩展模块的适配性，也能为定制化扩展板的设计提供基准参考。在做小型智能传感节点设计时，这类控制板常和温湿度、加速度、光电类传感模块搭配使用，模型的精准度直接影响到整体结构的装配效率，避免出现PCB板无法卡入安装位、接口对位偏差的问题。建模时还还原了PCB板边缘的定位缺口、丝印层的轮廓标识，虽然丝印内容不做结构干涉影响，但边缘的机械缺口是部分专用安装座的定位基准，精准还原后能提升装配时的对位效率，减少装配调试的时间成本。
