AdafruitMAX4466声音采集传感模块结构设计

　　在嵌入式声音采集类项目的硬件选型与结构适配环节，这类小型声音传感模块的三维结构数据，往往是结构工程师做板载布局、外壳预留安装位时的核心参考依据。不同于通用的直插式分立元件，该模块采用一体化载板集成设计，将驻极体拾音单元、增益调节电路、信号输出引脚全部整合在一块小型蓝油PCB上，实际使用时不需要额外搭建外围信号调理电路，可直接对接单片机ADC引脚完成声音信号的采集，常被应用在声控触发装置、环境噪音监测节点、简易声纹采集终端这类对体积有严格限制的嵌入式设备中。

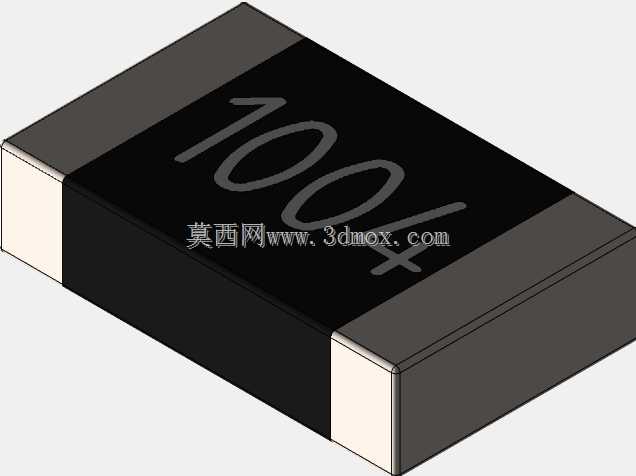

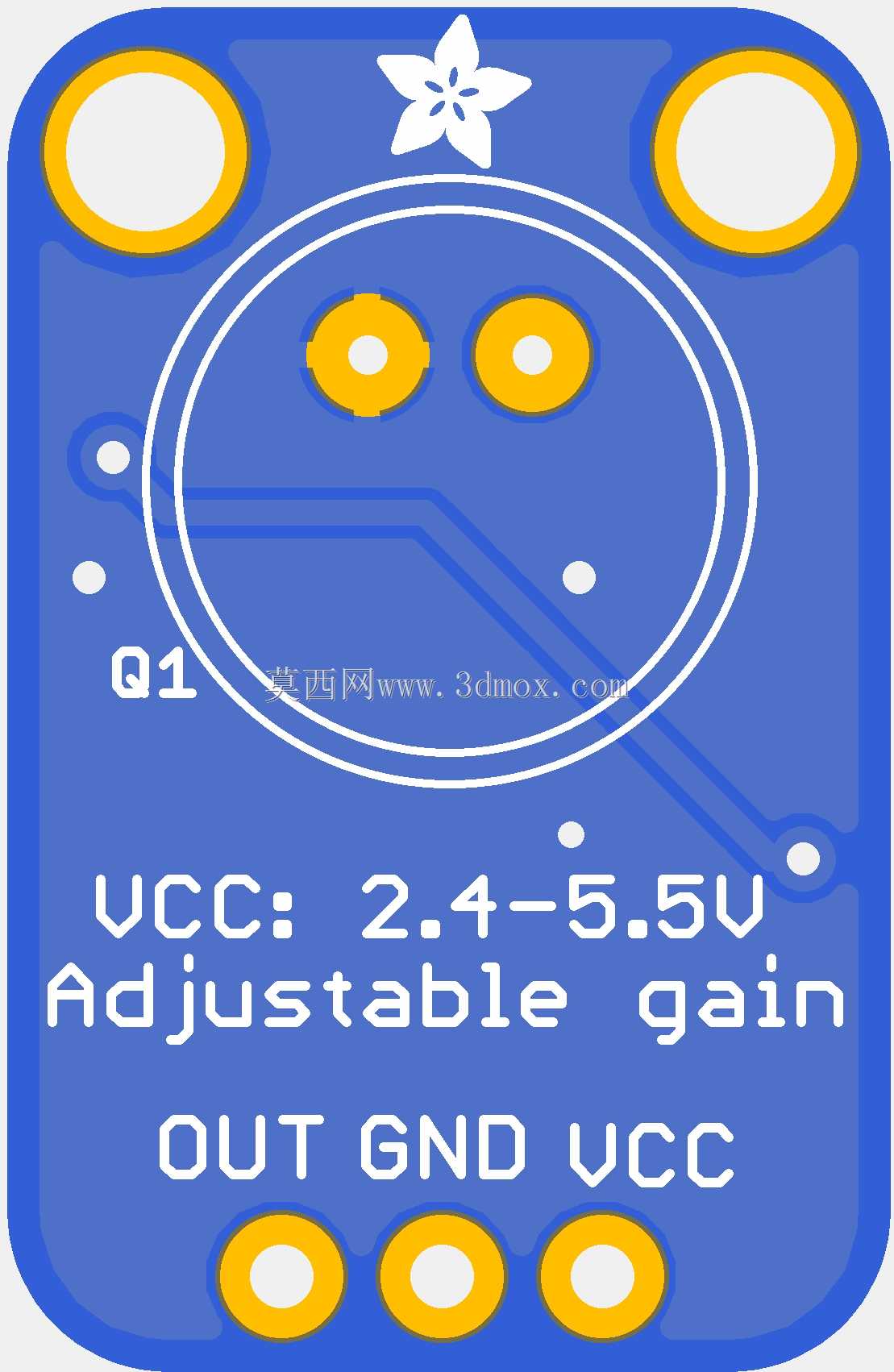

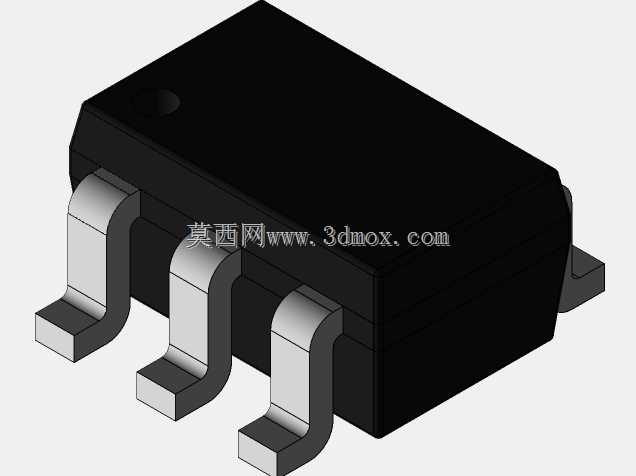

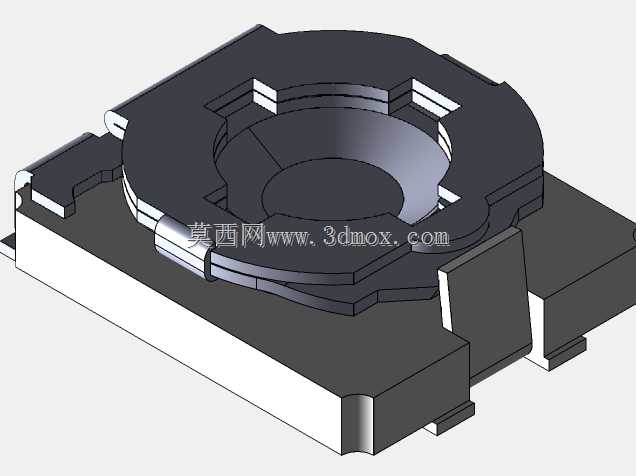

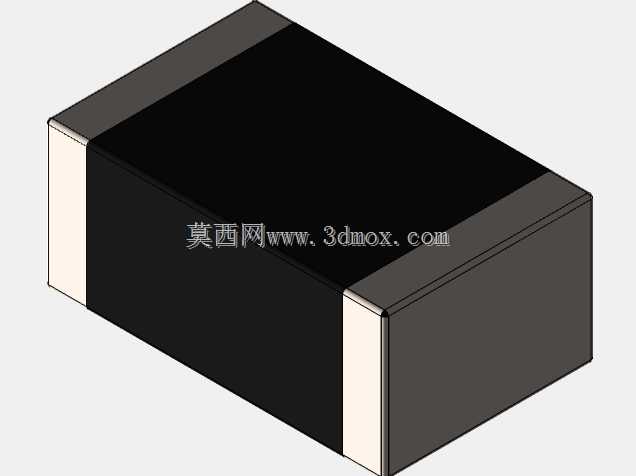

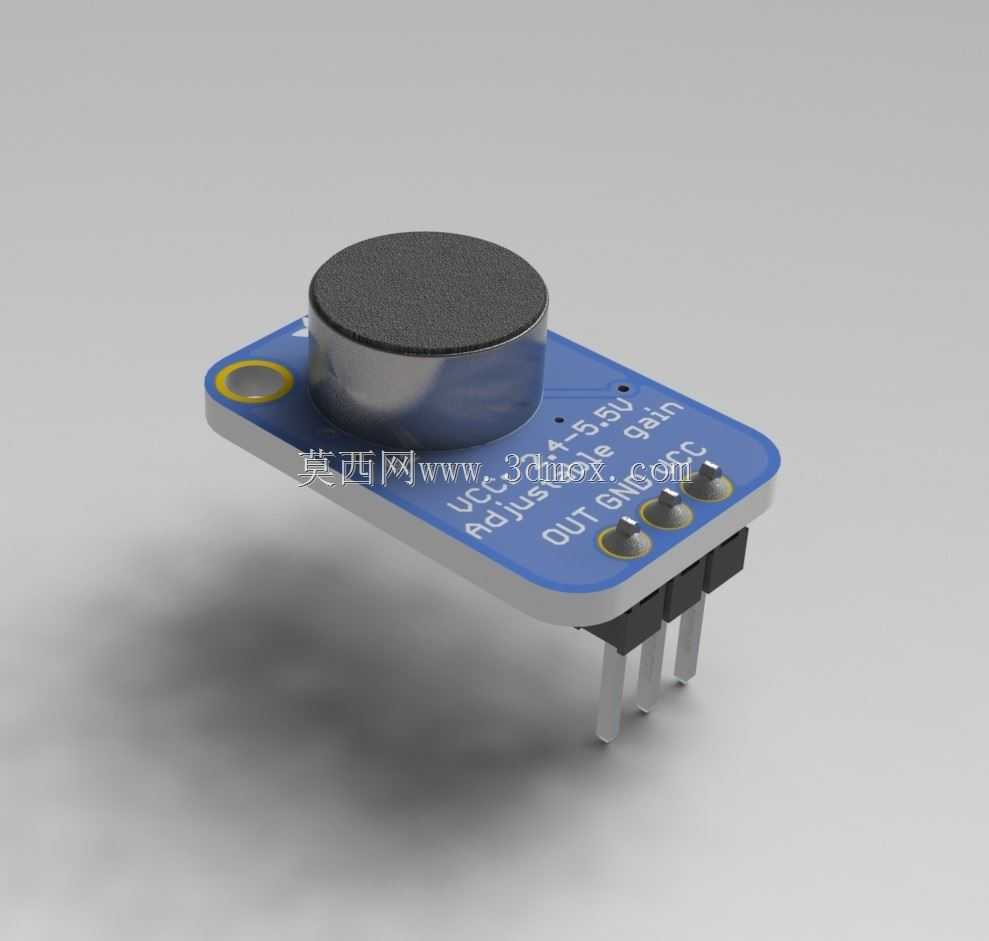

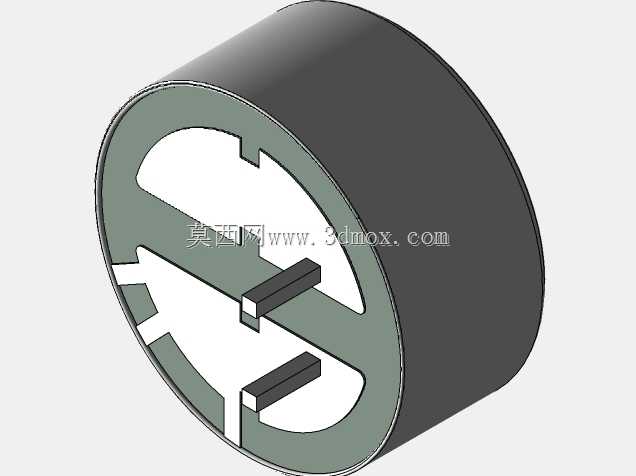

　　从结构设计逻辑来看，模块的拾音端采用圆柱形金属屏蔽外壳封装驻极体咪头，外壳直接焊接在PCB板面上，既可以屏蔽周边电路的电磁干扰，避免采集信号夹杂电源纹波噪音，也能对拾音振膜形成物理防护，避免组装过程中异物触碰振膜造成灵敏度偏移。PCB板上预留的多圈可调电位器对应增益调节功能，工程师在调试阶段可通过小型螺丝刀调整电位器，匹配不同拾音距离下的信号放大倍率，电位器的调节槽位高度与PCB板面齐平，不会额外增加模块的整体厚度，方便在紧凑外壳内做调节孔位的对位设计。

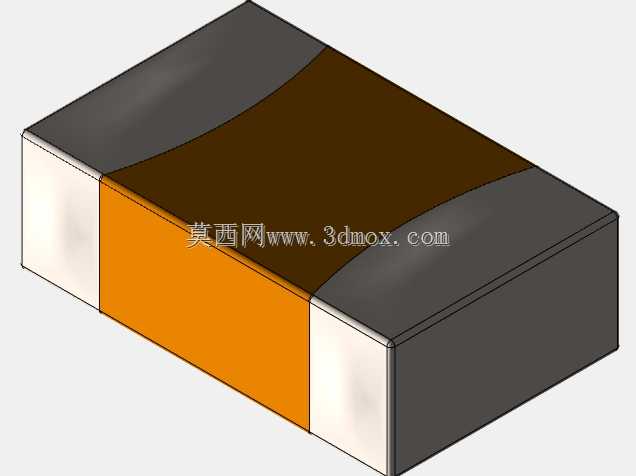

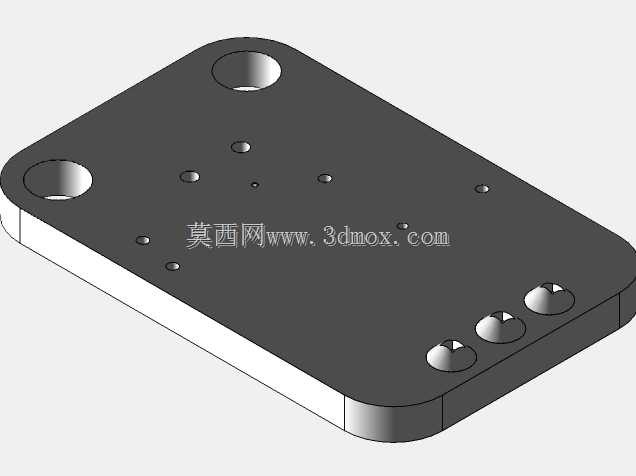

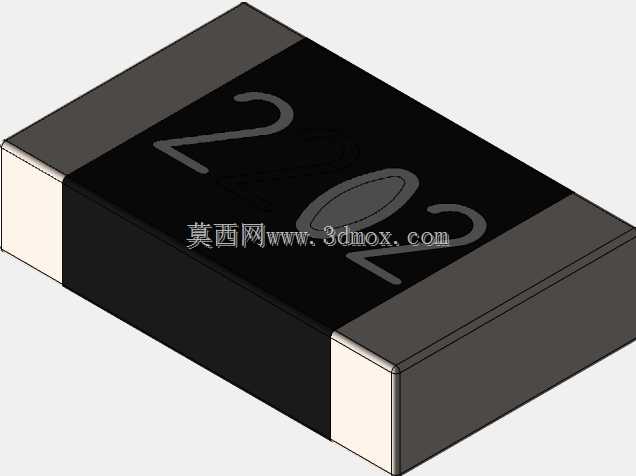

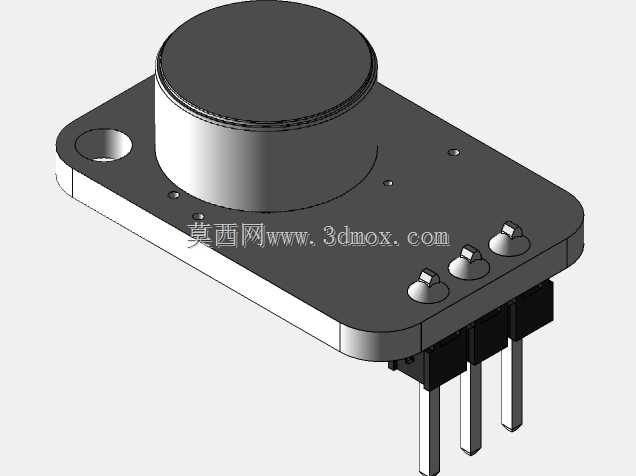

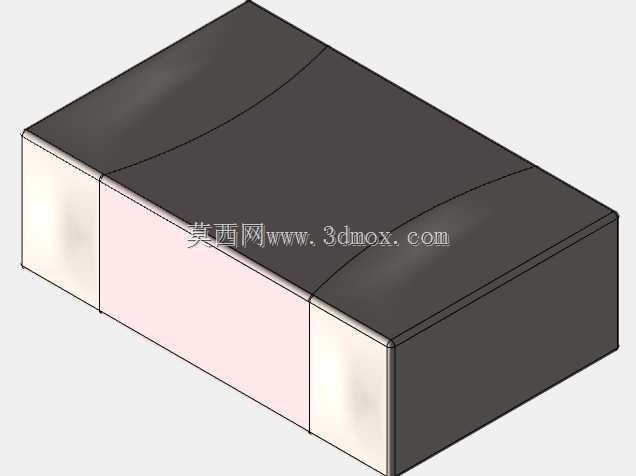

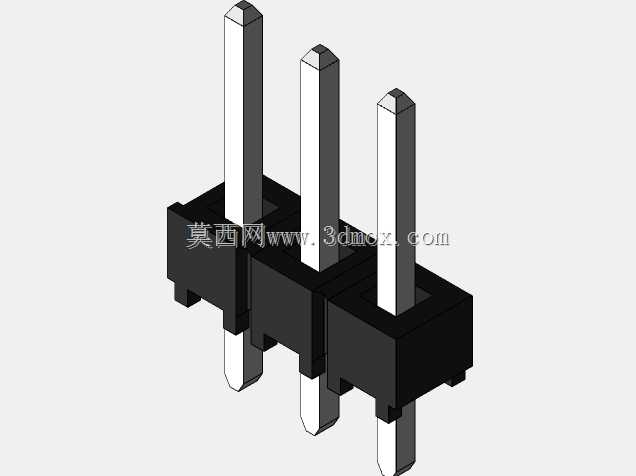

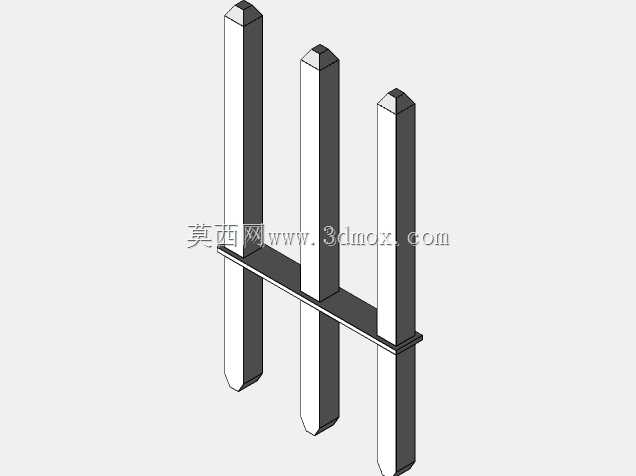

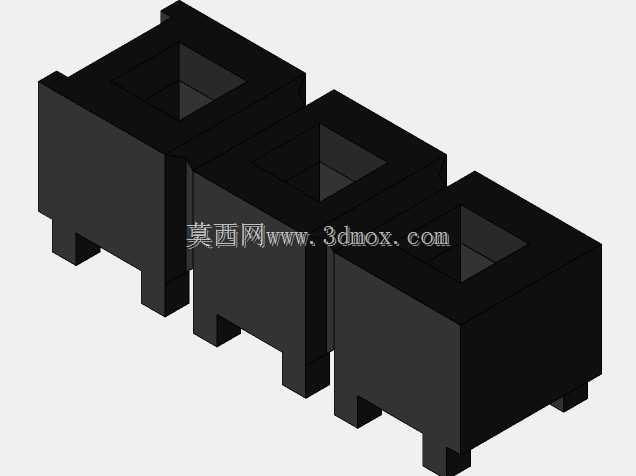

　　安装边界层面，模块采用标准2.54mm间距直插排针作为输出接口，三个引脚分别对应电源、地、信号输出，排针伸出PCB底面的长度为标准直插元件引脚长度，既可以直接焊接在主控载板上做板载集成，也可以通过排母对接实现可拆卸安装。PCB板边角预留的圆形安装孔为标准M2螺丝固定位，孔位周边做了露铜接地处理，螺丝固定时可将模块屏蔽层与设备整体地网连通，进一步提升抗干扰能力。模块整体外形为带圆角的矩形板状结构，拾音咪头为模块最高点，整体厚度控制在较低水平，做外壳设计时仅需在咪头对应位置预留拾音开孔，不需要为模块预留过多的内部冗余空间，可有效压缩终端设备的整体体积。

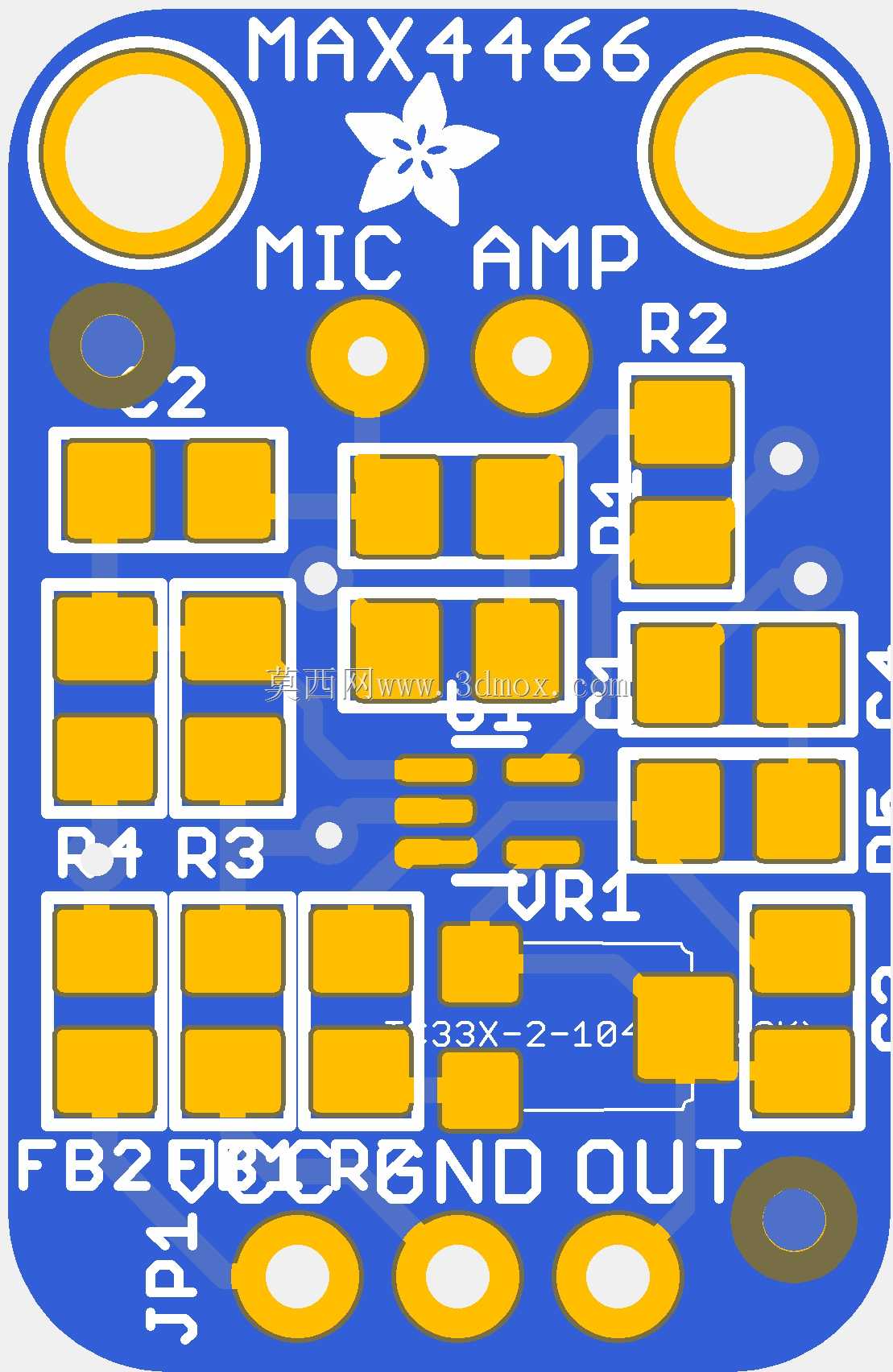

　　建模过程中对模块的所有结构细节做了等比例还原，包括PCB板上的丝印标识、电位器的调节槽、排针的金属引脚倒角、咪头外壳的压合接缝都做了对应呈现，结构工程师在做装配干涉检查时，可直接调用该模型完成虚拟装配，验证安装孔位对位、排针插接深度、拾音孔与咪头的同轴度是否符合设计要求，避免实际打样后出现结构干涉、信号遮挡这类可预见的设计问题。
