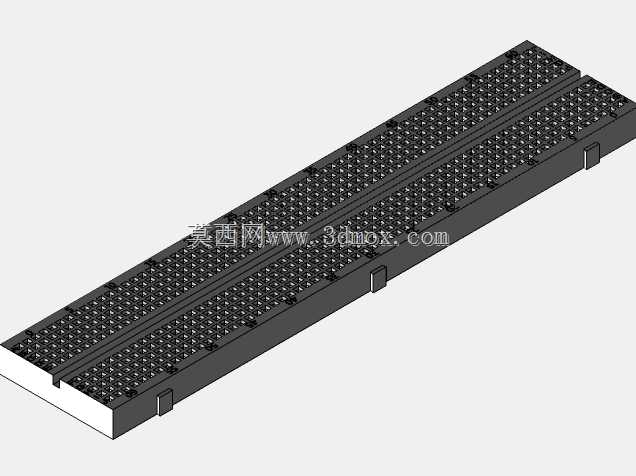

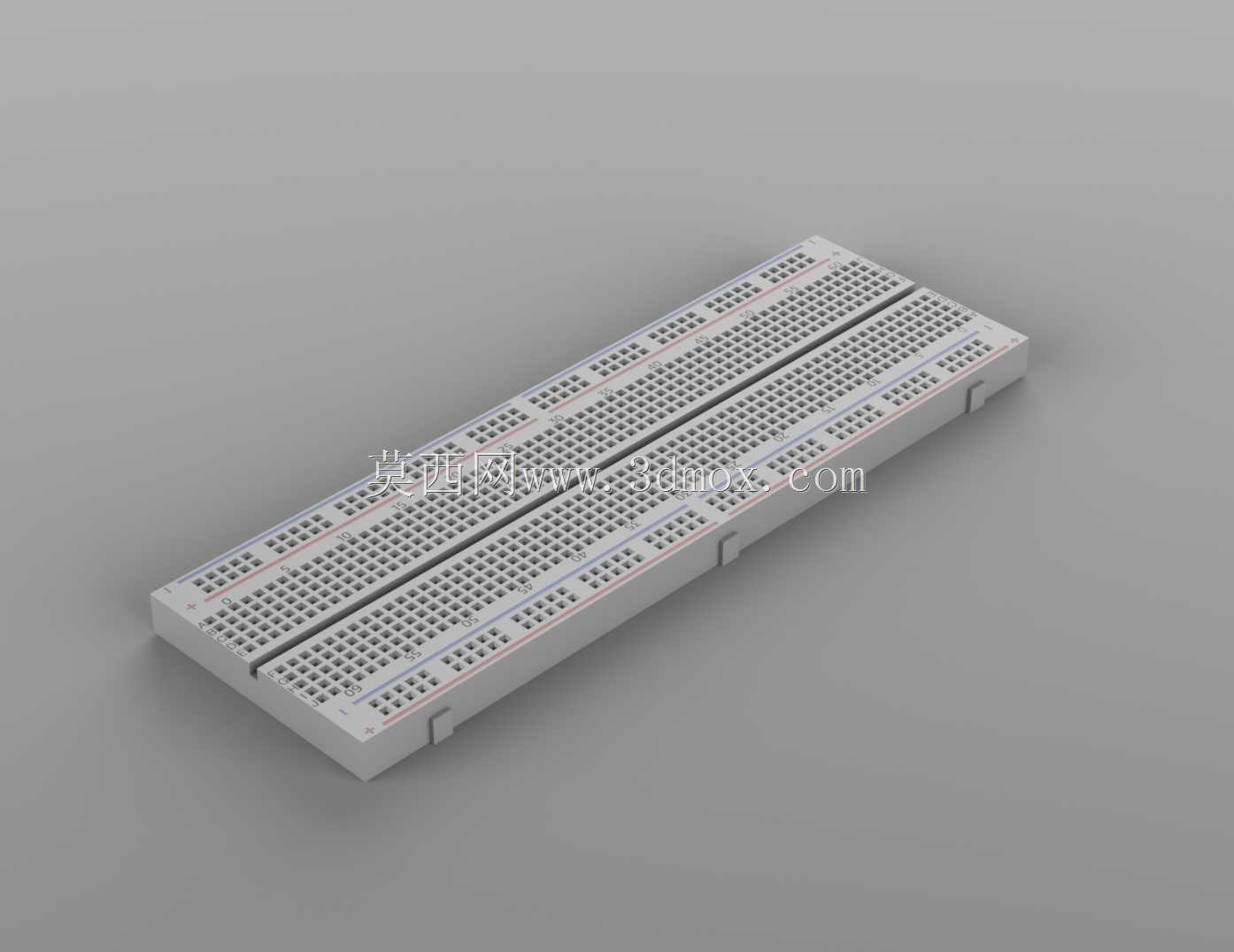

日常电子电路原型搭建、教学实训场景里,这类无焊试验板是电子工程师、实训学员接触最多的基础工装之一,不需要焊接就能快速完成电路的临时搭接,验证电路逻辑、元器件参数匹配度,省去了前期打样焊接的繁琐流程,尤其适合课程教学、方案快速迭代验证这类需要频繁调整接线的场景。从结构设计来看,这款试验板采用长条形分体排布,板面上的插孔按照标准间距阵列排布,单组插孔内部通过弹性金属夹片连通,能够兼容常规直插式元器件引脚、单股杜邦线的插接需求,夹片的弹性设计经过反复插拔验证,既能保证引脚插接后的接触可靠性,又能避免多次插拔后出现接触松动、导通不良的问题。板体中间设置的分隔槽,刚好匹配标准双列直插封装芯片的安装宽度,芯片跨接在分隔槽两侧时,

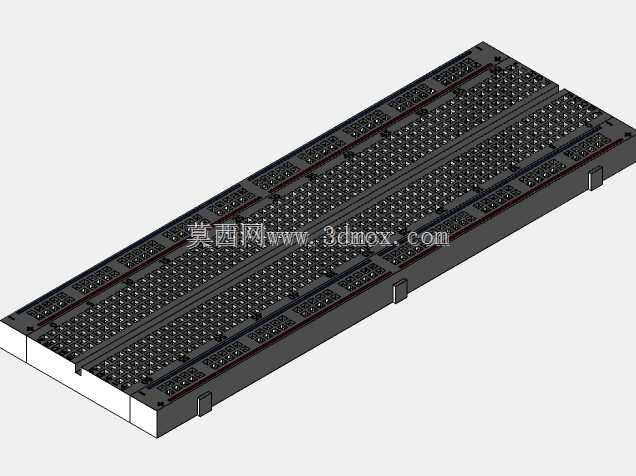

两侧引脚分别接入独立的接插孔组,不会出现引脚短接的问题,板体两侧预留的纵向连通孔组,专门用于电源、地线的总线排布,搭接多模块电路时可以统一从两侧总线取电,减少接线交叉混乱的情况。外形设计上采用窄长型结构,既可以单块使用搭建小型实验电路,也可以多块通过侧边的拼接卡扣组合成更大面积的试验平台,适配不同规模的电路验证需求,板体底部带有凸起的支撑脚,放置在实验台面上时能够保持平稳,避免板底直接接触台面造成接线短路。设计过程中重点考量了插孔的位置精度,每一个插孔的中心间距严格控制在2.54mm标准间距,和常规直插元器件的引脚间距完全匹配,不会出现引脚插不进、相邻插孔间距偏差导致元器件无法安装的问题,板体采用绝缘性能优异的工程塑料注塑成型,
表面做了哑光防滑处理,日常使用中耐摩擦、不易产生静电,能够避免静电对敏感电子元器件造成损伤。实际使用时,不需要额外的固定件,直接平放在实验工作台面即可,接线时只需要将元器件引脚、导线按照电路逻辑插入对应插孔就能完成导通,电路调试完成后可以直接拔下元器件,试验板能够重复投入下一次电路搭建使用,相比一次性覆铜板实验方案,能够大幅降低实验耗材成本,也能缩短电路验证的准备周期。
- 上一篇:12.3厘米直径全向移动麦卡姆轮结构
- 下一篇:三英寸带凸台沟槽式法兰连接构件
- 全部评论(0)
- 模板大小: 5.55 MB
- 售价:5金币
- 下载次数: 516
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
