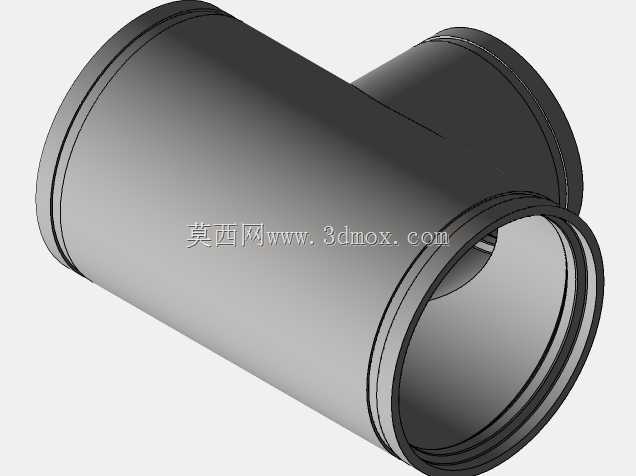

沟槽式T形异径三通管道接头结构

　　在民用建筑给排水、消防喷淋管网、工业循环水系统以及暖通空调管路布设场景中，异径三通是实现管路分支变径连接的核心配件，这款沟槽式T形异径接头，正是针对快装管路系统设计的专用连接件，可在不改变主管道走向的前提下，引出不同通径的分支管路，完成流体的分流或合流输送。不同于传统焊接式三通需要现场施焊、做防腐处理的施工逻辑，这款接头采用沟槽卡箍连接形式，安装时仅需在待连接管道端部滚压出标准沟槽，将接头端口与管道对齐后卡入专用卡箍、拧紧螺栓即可完成密封固定，大幅缩短现场施工周期，也避免了焊接作业带来的焊渣残留、防腐层破坏、火灾隐患等问题，尤其适合对施工效率要求较高的装配式管路项目、改扩建工程以及禁火作业场景。从结构设计来看，

　　接头整体采用T形正交布局，主通路为等径直筒结构，两端设置带密封槽的承口结构，可匹配对应通径的沟槽式管道，分支通路从主通路侧壁垂直引出，通径小于主通路，满足小流量分支的布设需求；接头内壁做平滑过渡处理，在主通路与分支通路的交汇位置采用圆弧倒角结构，减少流体流经时的局部阻力，降低紊流产生的概率，同时避免介质中的固体杂质在转角位置沉积淤积，适配清水、消防水、低压压缩空气等多种洁净或低杂质流体的输送场景。设计过程中，首先明确了沟槽连接的相关尺寸规范，接头两端的沟槽卡接位置严格适配标准卡箍的安装尺寸，保证卡箍安装后可均匀压紧密封圈，实现额定压力下的无泄漏连接；主通路与分支通路的壁厚根据公称压力要求做等强度设计，

　　在交汇的应力集中位置适当增加壁厚，避免管路承压时出现应力开裂；接头端部的密封槽尺寸与橡胶密封圈的截面尺寸匹配，安装后密封圈可被均匀压缩，形成可靠的静密封，同时预留一定的补偿量，可抵消管路运行过程中因温度变化产生的少量轴向位移与角度偏差。从安装边界来看，这款异径三通的主通路长度、分支通路高度均按照标准沟槽管件的尺寸系列设计，安装时不需要额外调整管路间距，可直接替换同规格的其他品牌沟槽异径三通，适配性较强；接头外部的加强筋沿主通路与分支通路的交汇棱线布置，在不额外增加过多壁厚的前提下提升整体结构刚度，避免安装紧固过程中接头出现变形，同时也能提升管路运行过程中抗水锤冲击的能力。在实际选型应用中，

　　需要根据主管道与分支管道的通径匹配对应规格的接头，同时确认系统工作压力不超过接头的额定承压范围，安装前需要检查管道端部的沟槽深度、端面平整度是否符合要求，去除管口的毛刺与卷边，避免划伤密封圈影响密封效果；接头安装完成后需要做分段压力试验，检查各连接位置是否存在渗漏，确认密封可靠后再进行后续的管路包覆或回填作业。
