沟槽式异径三通管道接头结构设计

　　这款沟槽式异径三通接头，主要应用在消防给排水、暖通循环水、工业工艺管路等需要做管路分支变径的场景，相比传统焊接式三通，它不需要现场动火施焊，安装时仅需配合沟槽卡箍、橡胶密封圈即可完成对接，能大幅缩短现场施工周期，也降低了焊接作业带来的火灾、焊缝质量不稳定等隐患，在老旧管路改造、洁净车间管路布设、应急管线搭建项目中适配性极强。从结构设计来看，三个连接端均采用标准沟槽式结构，端部的凸缘卡槽尺寸严格匹配通用沟槽卡箍的安装公差，密封圈槽的深度与倒角经过反复校核，能保证在额定工作压力下不会出现渗漏、脱管问题；主体采用等强度变径过渡设计，主管与支管的衔接位置做了圆弧过渡处理，既减少了管路内部的流体阻力，也避免了直角衔接带来的应力集中问题，

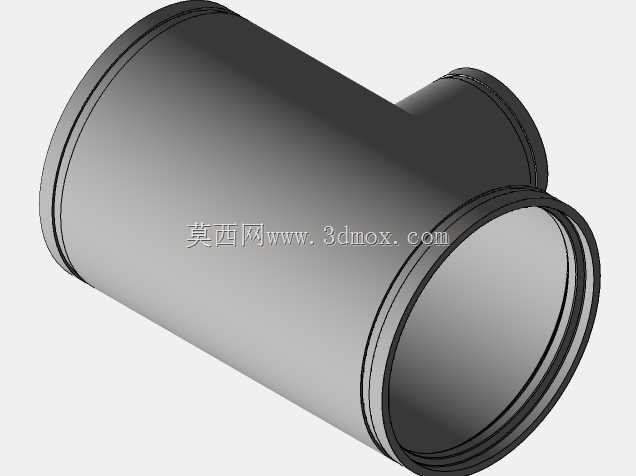

　　能有效降低管路运行过程中因水锤、压力波动造成的结构开裂风险。尺寸边界上，主管通径对应300规格，支管通径对应150规格，整体轴向长度、支管伸出长度都符合沟槽管件的安装尺寸规范，安装时不需要额外调整相邻管段的预留长度，可直接替换同规格的其他品牌沟槽异径三通，适配性较强。建模过程中，重点还原了沟槽端部的密封槽细节、卡箍定位凸缘的尺寸公差，以及变径位置的壁厚过渡逻辑，没有做多余的工艺简化，能直接用于管路装配干涉检查、管路系统应力仿真分析，也可作为施工前的管线排布可视化参考，帮助施工人员提前预判安装空间是否充足，避免现场安装时出现与其他管线、支吊架碰撞的问题。这类沟槽管件在实际使用中，还要注意配合对应压力等级的橡胶密封圈，安装时保证管端插入深度符合要求，卡箍螺栓对称拧紧，才能长期稳定运行。
