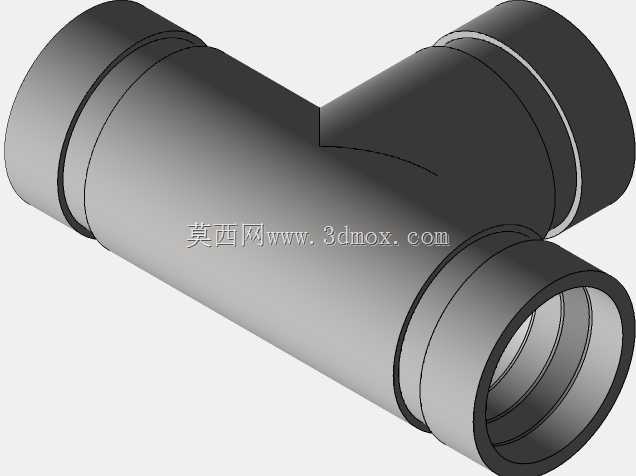

沟槽式等径三通管道连接件结构

　　这款沟槽式等径三通是消防、给排水、工业循环水、暖通空调等管路系统中常用的分流连接件，适配公称通径40、壁厚等级sch40的金属管材，采用沟槽式卡箍连接工艺，相较于传统焊接、螺纹连接的三通件，安装时无需对管端做套丝、焊接处理，仅需用滚槽机在配套管材端部加工出标准宽度与深度的环形凹槽，即可通过卡箍配合橡胶密封圈完成对接，现场安装效率可提升60%以上，同时也便于后期管路改造、维护时的拆卸作业，在工期紧张的商用建筑消防管网、厂区工艺冷却水回路中应用十分广泛。从结构设计来看，该三通三个接口的轴线呈正交分布，主体采用等径设计，三个连接端的结构尺寸完全一致，可实现主管道的直通输送与侧向支路的分流输送，介质在流经三通位置时，

　　内部流道做了圆弧过渡处理，尽可能降低直角转折带来的局部阻力损失，减少管路系统的泵送能耗。接口处的凸缘结构严格匹配沟槽卡箍的安装尺寸，凸缘的厚度、端面平整度以及凹槽的定位尺寸都经过公差校核，保证卡箍锁紧后橡胶密封圈能均匀受压，在1.6MPa的常规工作压力下不会出现渗漏问题。安装边界方面，该三通安装时需要在三个接口方向预留足够的卡箍操作空间，尤其是侧向接口位置，要预留出卡箍螺栓紧固的操作距离，避免与周边管线、支架发生干涉；三个接口的同轴度、端面垂直度都控制在管路安装的公差范围内，对接后不会出现管路错位、密封圈偏压的问题。相较于焊接三通，该类沟槽三通不会在安装过程中产生焊渣、焊瘤破坏管路内壁的防腐层，也不会因焊接热应力导致管材变形，

　　在镀锌钢管管路系统中能有效保护镀锌层，延长管路整体的使用寿命；在需要经常拆装改造的临时管路、实验管路系统中，这类沟槽三通可重复拆装使用，无需做二次防腐处理，综合使用成本更低。设计过程中重点校核了三通交汇处的结构强度，在介质压力波动、水锤冲击的工况下，交汇处的壁厚做了局部加强处理，避免长期使用过程中出现应力开裂问题，同时流道的过渡圆弧也减少了介质湍流对管壁的冲刷，降低管路运行的振动与噪音。
