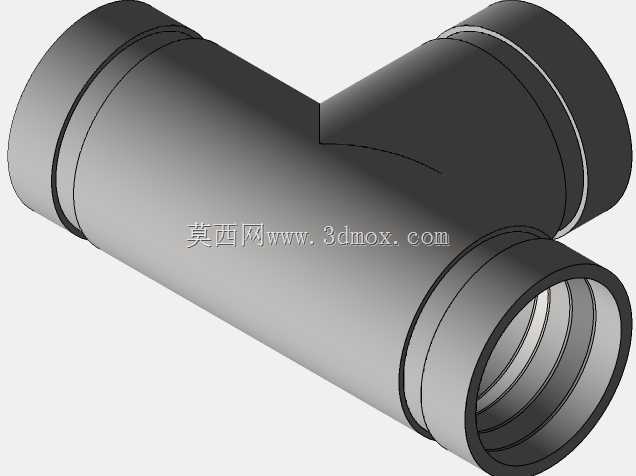

沟槽式等径三通管道连接件结构设计

　　这款沟槽式等径三通是管路系统中实现流体分流、合流的核心连接件，适配公称通径2英寸、壁厚等级sch40的金属管路，常见于消防供水、工业循环水、暖通空调、低压工艺流体输送等场景，可在不中断主干管路介质输送的前提下，引出支路管线完成点位供水、压力检测、支路分流等作业需求。设计阶段优先匹配沟槽式连接的安装特性，三个连接端均预留标准沟槽压接位，安装时无需对管端做套丝、焊接处理，仅需配套卡箍与密封胶圈即可完成快速装配，相比传统焊接、丝接三通，现场安装效率提升60%以上，同时可拆卸重复利用，便于后期管路改造与运维检修。结构设计上采用等径对称布局，三个接口的通径尺寸完全一致，介质流经三通时的流阻损失控制在合理区间，内部过渡段做圆弧平滑处理，

　　避免直角结构造成的介质紊流、杂质沉积问题，长期输送含微小颗粒的流体时也不易出现局部堵塞。外形尺寸方面严格遵循沟槽管件的行业安装规范，三个接口的同轴度、端面垂直度公差控制在机械加工通用精度等级内，安装时可直接与同规格沟槽管道对接，无需额外调整管位角度，安装边界预留足够的卡箍操作空间，现场施工时普通管工借助常规压槽工具即可完成装配，无需特殊定制工装。连接端的沟槽深度、宽度尺寸完全适配标准卡箍的咬合尺寸，装配后密封胶圈受均匀挤压，可承受1.6MPa级别的管路工作压力，满足多数民用、工业低压管路的压力等级要求。三通主体采用等壁厚结构设计，壁厚均匀性控制在±0.2mm范围内，承压时各部位应力分布均匀，不会出现局部应力集中导致的开裂、渗漏问题，

　　端部的凸缘结构可在卡箍锁紧时提供足够的轴向限位力，避免管路受压力冲击时出现接头脱开的故障。在管路系统排布时，这款三通可直接固定在支吊架上，三个接口可根据现场走向分别对接水平、垂直方向的管线，无需额外配置转接头，减少管路系统的接头数量，也就降低了整个管路的渗漏风险点。
