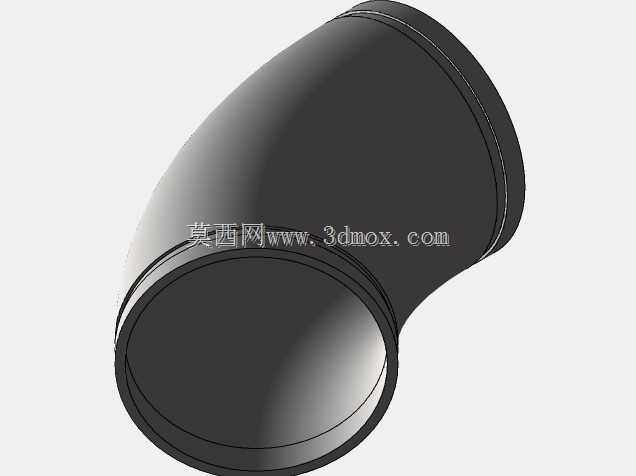

45度沟槽式不锈钢弯头管件结构

　　在民用建筑给排水、消防喷淋管网、工业工艺流体输送的管路布设场景里，经常会遇到管路需要转向45度的布设需求，这时候就需要用到对应角度的弯头管件来完成管路的平滑转向，避免直角转向带来的流体阻力陡增问题，同时减少管路折角处的紊流、冲蚀隐患。这款45度弯头采用沟槽式连接设计，也就是常见的Victaulic卡箍连接形式，适配Sched 40S壁厚等级的不锈钢管路，整体采用等径弯转结构，两端的沟槽结构完全对称，在现场安装时不需要区分进出口方向，能够大幅降低现场施工的出错概率，提升管路装配效率。从结构设计逻辑来看，这款弯头的弯曲半径采用长半径设计，弯转段的内壁做了平滑圆弧过渡，流体经过弯转段时不会出现明显的流道截面突变，

　　能够有效降低管路运行时的局部阻力损失，减少输送过程中的能耗，同时也能降低流体中固体杂质对弯管内壁的冲蚀速率，延长管件在含杂质流体输送场景下的使用寿命。两端的沟槽尺寸严格适配对应公称通径的卡箍配件，沟槽的深度、宽度以及端面到沟槽的距离都符合通用沟槽管件的安装公差要求，现场安装时只需要将管道端部卡入沟槽，配合对应的密封圈、卡箍件就能完成密封连接，不需要进行焊接、套丝作业，尤其适合在易燃易爆的施工场景、以及后期需要频繁拆装维护的管路系统中使用。从安装边界来看，这款弯头的两个端面轴线夹角严格控制在45度±0.5度的公差范围内，两端接口的同轴度、端面平面度都满足管路装配的形位公差要求，安装后不会出现管路别劲、密封面错位导致的泄漏问题；

　　弯头的外轮廓没有突出的尖锐结构，在狭小的管井、设备夹层内布设时，不会和周边的其他管线、结构件产生干涉，能够有效压缩管路布设所需的空间。在实际选型应用中，这类不锈钢材质的45度沟槽弯头，既可以用在生活冷热水、直饮水的供水管路中，也能适配轻度腐蚀性的工业流体输送场景，沟槽连接的形式也让后期的管路改造、维护更换变得更加便捷，不需要动用明火作业就能完成管件的拆装更换，大幅降低运维阶段的施工成本和安全风险。建模过程中，对弯管段的壁厚均匀性做了严格的参数控制，整个弯转段的壁厚偏差控制在合理范围内，避免弯管外侧壁厚过薄导致承压能力不足，同时也不会因为内侧壁厚堆积导致流道变窄影响通流能力；两端的沟槽边缘做了小圆角过渡，安装时不会割伤密封圈，能够有效保证连接后的密封可靠性。
