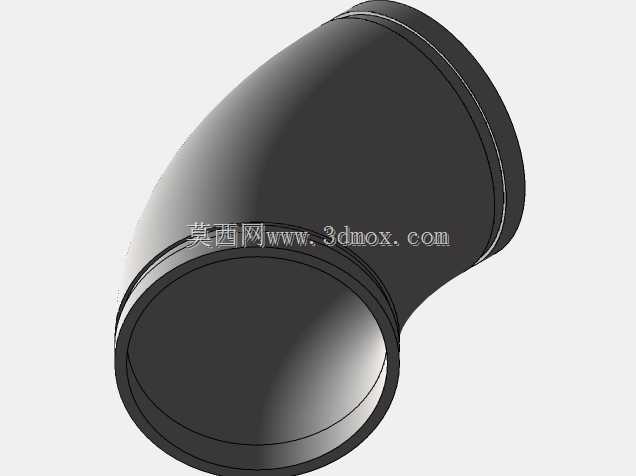

45度沟槽式不锈钢弯头管件结构设计

　　在民用建筑给排水、消防喷淋管网、工业工艺流体输送、化工介质输送等诸多管路系统场景中，弯头是改变管路走向的核心连接件，这款45度弯头采用沟槽式连接结构，适配Sched 40壁厚等级的不锈钢管路，在管路排布需要小角度转向、避让现场结构梁柱、调整管线排布间距的工况中，相比90度弯头能大幅降低管路局部阻力，减少流体输送过程中的压损，同时降低介质在转角处的湍流冲击，延长管路整体使用寿命。从结构设计逻辑来看，这款弯头两端采用标准Victaulic沟槽连接形式，端部的环形沟槽尺寸严格匹配配套卡箍的咬合深度，安装时无需对管路端部进行套丝、焊接作业，仅需将管道端部插入弯头承口，对齐沟槽位置后卡入卡箍、拧紧紧固螺栓即可完成密封连接，

　　大幅缩短现场施工周期，尤其适合高空作业、狭小管井内的管路安装场景，也避免了焊接作业带来的焊渣残留、焊缝腐蚀、现场动火作业风险等问题。弯头的弯曲段采用等曲率流线型设计，内壁光滑无凸起台阶，介质流经转角时不会出现滞留区，对于输送洁净水、弱腐蚀性化工介质、食品级流体的场景，能有效避免介质残留滋生细菌或沉积杂质，降低管路堵塞风险。从安装边界来看，这款弯头的两端中心距、端部外径、沟槽距端面的距离均严格遵循通用沟槽管件的尺寸规范，可直接与同压力等级的同口径沟槽式管道、三通、阀门等配件直接适配，无需额外加工过渡接头；弯头的整体外轮廓无尖锐棱角，外部圆弧过渡均匀，在管廊排布、设备旁管路安装时，不会与周边管线、设备外壳产生干涉，

　　也方便后期做保温层包覆作业，保温材料可紧密贴合弯头外壁，减少冷热量损耗。在实际选型应用中，这类不锈钢材质的45度沟槽弯头，相比传统丝扣弯头、焊接弯头，后期维护拆卸也更为便捷，当管路需要改向、更换局部配件时，仅需松开对应位置的卡箍即可拆卸，不会破坏相邻管段的结构，在改扩建项目、临时管路搭建场景中也具备很强的复用性。设计过程中针对弯曲段的壁厚做了均匀过渡处理，避免了弯头背部因流体冲刷导致的壁厚减薄过快问题，承压能力与同规格直段管道保持一致，可满足常规1.6MPa工作压力下的管路使用需求，端部的密封面与沟槽的同轴度公差控制在合理范围内，安装后卡箍受力均匀，不会出现偏斜渗漏的问题。
