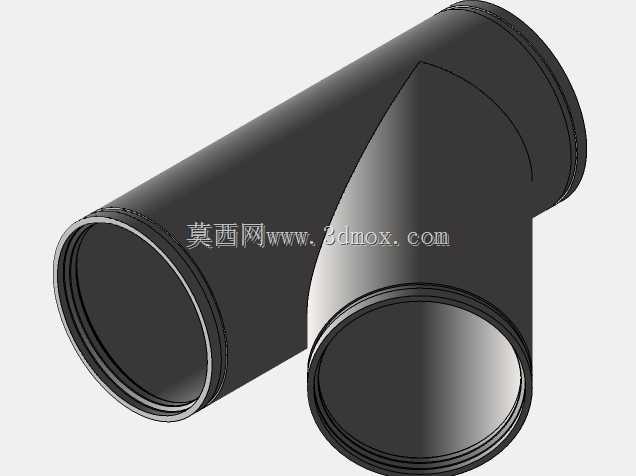

Victaulic沟槽式45度横向三通管道接头

　　在民用建筑给排水、消防喷淋管网、工业循环水系统的管路布设场景中，经常会遇到主管路需要斜向引出分支管路的工况，常规正三通仅能实现90度垂直分流，若采用弯头搭配正三通的组合方案，不仅会增加管路接头数量、提升泄漏风险，还会占用更多安装空间，在管井、吊顶内等狭窄布设区域很难适配。这款沟槽式45度横向三通，就是针对这类斜向分流需求开发的专用管路连接件。从结构设计来看，三个接口均采用标准沟槽式连接结构，接口端部加工有符合Victaulic OGS标准的沟槽与密封台阶段，安装时无需焊接、套丝，只需搭配对应规格的沟槽卡箍与橡胶密封圈，即可完成快速连接，相比传统焊接或丝接工艺，安装效率可提升60%以上，同时也避免了焊接带来的焊渣残留、管路锈蚀、

　　现场动火作业风险等问题，尤其适合对施工安全、安装效率要求较高的改扩建项目。产品主体采用等径结构设计，三个接口的公称通径保持一致，Sched 40S的壁厚等级适配常规中低压流体输送工况，可承受1.6MPa以内的工作压力，满足多数民用、工业管路的压力等级要求。45度的分支角度设计，相比90度三通能大幅降低流体流经分流部位时的局部阻力，减少管路系统的压力损失，在循环水系统中可降低水泵的运行功耗，在给排水系统中能提升管路的输水效率，同时斜向的流道设计也能减少流体对管壁的冲刷，延长管件的整体使用寿命。建模过程中，严格按照沟槽管件的行业标准构建接口尺寸，沟槽的宽度、深度、密封面的公差均匹配标准卡箍的安装要求，三个接口的同轴度、

　　分支角度的公差控制在工程允许范围内，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为施工前的预制加工参考依据。安装边界方面，该管件的三个接口端部预留了足够的卡箍安装操作空间，布设时无需额外扩大管位间距，在狭小的管弄、吊顶夹层内也能完成安装作业，管件外表面无突出的尖锐结构，安装后不会与周边的桥架、风管等其他管线产生干涉，整体结构紧凑，流道过渡平滑，无明显的应力集中区域，长期运行下不易出现变形、开裂等问题。
