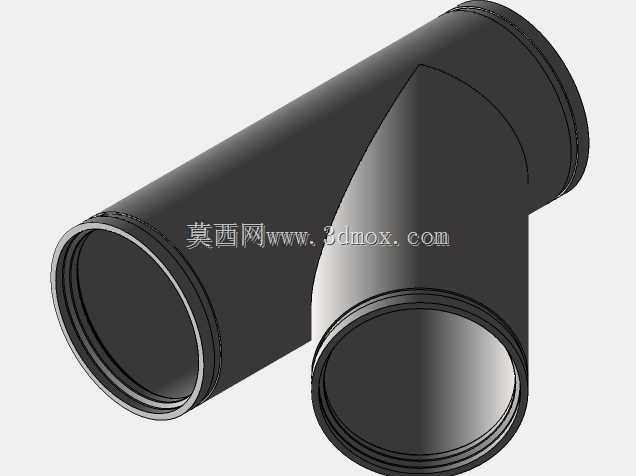

Victaulic沟槽式45度横向三通管道接头

　　这款沟槽式45度横向三通属于管道系统里的分流类连接件，日常在消防喷淋管网、建筑给排水、工业循环水、暖通空调冷冻水系统里都有大量应用，相比传统焊接或者丝接三通，它的安装效率优势非常明显，不需要现场做焊接防腐处理，也不用套丝，普通工人用专用滚槽机在管道端部压出标准沟槽，套上橡胶密封圈之后对齐接头，卡上卡箍拧紧螺栓就能完成密封连接，后期管网改造或者检修拆改也非常方便，不会破坏原有管道结构。从结构设计来看，这款接头采用45度斜向分流的结构，相比正三通能大幅降低流体转向时的局部阻力，减少水流冲击产生的水锤效应，尤其适合大流量、对管网压损要求严格的管路场景，三个接口全部采用标准沟槽连接结构，端部的凸缘结构刚好和卡箍的卡槽匹配，

　　能承受足够的轴向拉力，避免管网带压运行时接头脱开。内部流道做了顺滑过渡处理，没有直角突变的结构，流体经过分流时的紊流区域更小，长期运行不容易在接头位置沉积杂质，也能降低流体冲刷带来的内壁磨损，适配Sched 40S标准壁厚的管道，接口尺寸和沟槽深度完全符合Victaulic OGS系列的安装标准，和同标准的卡箍、弯头、法兰转换接头都能直接互换，不需要额外做适配加工。建模的时候完全参照实物的安装边界来做，三个接口的同轴度、沟槽的宽度深度、密封圈的安装槽位都做了精准还原，接头本体的壁厚、加强筋位置也和实物一致，做管路装配的时候可以直接调用，能准确模拟现场安装的空间占位，避免后期施工时出现和其他管线、支吊架碰撞的问题，

　　三个端口的配合公差也按照实际安装间隙做了预留，装配模拟的时候不会出现过定义或者干涉报错。实际选型的时候要注意，这类沟槽接头的工作压力和配套的密封圈材质直接相关，普通丁腈橡胶密封圈适合常规水介质工况，高温或者有腐蚀性的介质要更换对应材质的密封圈，安装的时候要保证管道端部的滚槽深度均匀，密封圈表面没有杂物破损，卡箍螺栓要对角均匀拧紧，避免偏压导致密封失效，管网试压的时候要逐步升压，不能一次性冲到额定压力，防止接头受力不均出现渗漏。
