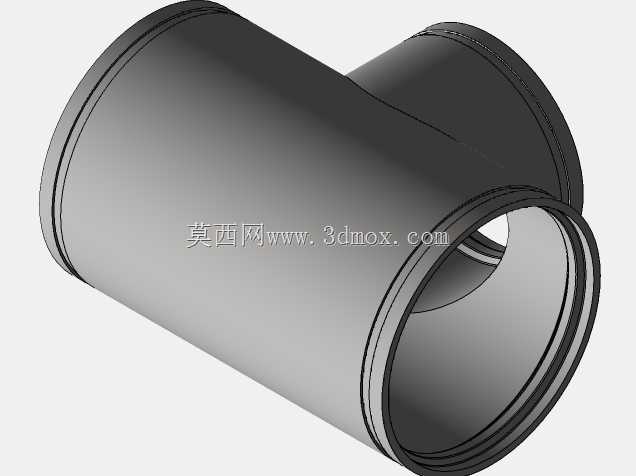

沟槽式T形异径三通管道连接件结构

　　在民用建筑给排水、消防喷淋管网、工业循环水系统以及市政输水支线改造场景中，异径三通是实现管路分流同时完成管径切换的核心连接件，这款沟槽式T形异径结构，正是针对快装管路系统的安装需求设计。区别于传统焊接、螺纹连接的三通件，该结构采用沟槽式卡箍连接边界，三个连接端均预制标准凸缘沟槽，安装时无需对管端做套丝、焊接预处理，只需对齐管端套入卡箍、拧紧螺栓即可完成密封固定，能大幅压缩现场施工的工时，尤其适合老旧管网改造、高空作业等不便于动火作业的施工场景。从结构设计逻辑来看，主管与支管的相贯线位置做了圆弧过渡处理，没有尖锐的应力集中棱角，既可以降低管路内流体经过分流位置的紊流阻力，减少输送过程中的压损，

　　也能避免长期带压运行下相贯线位置出现应力开裂的风险，三个端口的同轴度、沟槽深度与宽度均匹配通用沟槽卡箍的公差要求，安装时无需额外修配即可实现与同规格管道的适配。从安装边界来看，主管两端的公称通径为300mm，支管公称通径为250mm，整体外轮廓没有外凸的安装耳、加强筋等多余结构，安装后占用的管廊空间更小，在排布密集的综合管廊、设备夹层内布设管路时，能减少相邻管线的干涉问题。结构壁厚根据不同通径的承压需求做了差异化设计，主管段壁厚满足大口径管路的静压承载要求，支管段在保证通流面积的前提下控制整体重量，三个端口的端面均做了平切处理，与卡箍内的密封圈贴合时能形成连续的密封面，避免出现渗漏点。这类异径三通在实际选型时，

　　需要匹配对应管路的公称压力等级，沟槽连接的形式也让后期管路维护、改向更为便捷，拆卸卡箍即可调整管路走向，无需切割破坏原有管段，能降低后期运维的材料与人工成本。建模过程中对相贯线的过渡圆角、沟槽的尺寸公差都做了精准还原，可直接用于管路排布的干涉检查、安装模拟以及预制加工的下料参考，避免现场安装时出现尺寸不匹配的问题。
