沟槽式管道端盖密封结构三维设计

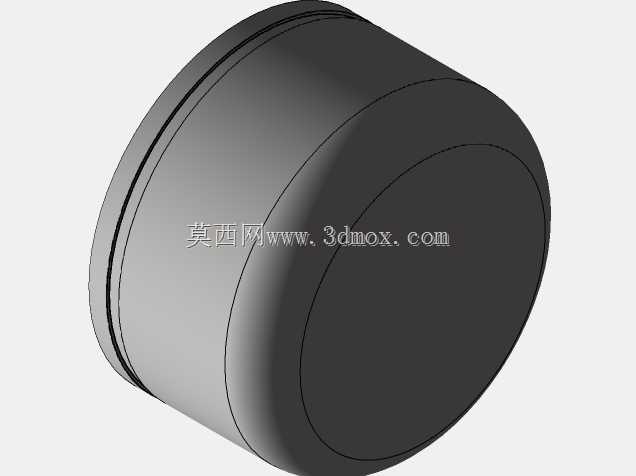

　　在民用建筑给排水、消防喷淋管网、工业工艺管路系统中，沟槽式连接的管路末端封堵是管路布设中常见的节点需求，这类端盖不需要像法兰盲板那样通过多组螺栓紧固，也不需要像焊接堵头那样动火作业，能大幅提升现场管路安装的效率，尤其适合后期改造、临时管路封堵的作业场景。这款沟槽式管盖的设计完全适配公称直径300等级的沟槽式管路接口，整体外形为带圆弧过渡的短圆柱结构，端面做了加厚处理来承受管路内部的流体静压力，侧壁预留的标准沟槽尺寸完全匹配同规格的沟槽卡箍安装公差，安装时只需要将管盖推入管道端部，对齐沟槽位置卡入配套的卡箍，拧紧卡箍螺栓即可完成密封固定，不需要在管端做螺纹加工或者焊接预处理。从结构设计逻辑来看，这款端盖的侧壁厚度做了梯度变化，

　　靠近沟槽卡合的位置厚度略大于端面区域，因为卡箍锁紧时的径向压紧力会集中作用在沟槽位置，加厚处理可以避免长期受压出现塑性变形，端面的圆弧过渡则是为了分散管路内部压力带来的应力集中，避免直角位置在压力波动下出现开裂风险。安装边界上，这款端盖的轴向安装尺寸远小于同规格的法兰盲板加密封垫的总厚度，在狭小的管井、设备夹层等空间局促的管路布设场景中，能有效节省安装空间，不需要预留法兰螺栓的操作空间，后期需要拆除扩展管路时，只需要松开卡箍即可取下端盖，不会对原有管端造成损伤。实际选型使用时，需要注意匹配对应压力等级的橡胶密封圈，沟槽位置的加工公差需要符合沟槽连接的通用规范，避免因为管端沟槽过深或者过浅导致卡箍咬合不足，出现渗漏或者脱开的风险。

　　建模过程中对沟槽的圆角、端面的拔模角度都做了工程化处理，完全符合实际开模生产的工艺要求，没有出现无法脱模或者壁厚不均的结构问题，侧壁的环形凹槽尺寸严格对应卡箍的密封腔位置，安装后密封圈能均匀受压，实现可靠的静密封效果，适配常温水、消防水等常规流体介质的管路封堵需求。
