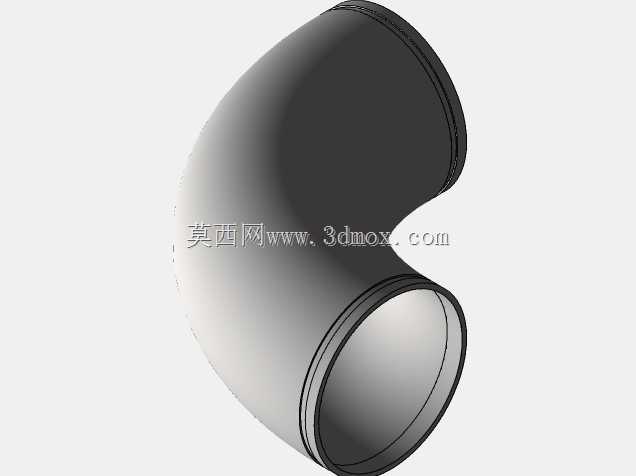

90度不锈钢对焊式弯头管件结构

　　在化工流体输送、市政给排水、暖通空调、工业制程管路系统中，管路走向的转向衔接是管路布设环节无法避开的结构需求，这类90度弯头正是承担管路直角转向、改变流体传输方向的核心衔接部件。从实际工程应用来看，该类弯头常被用在管路需要垂直转向的节点，替代多段管材切割拼接的施工方式，既减少管路焊缝数量降低泄漏风险，也能让管路转向段的流道更顺滑，降低流体在转向位置的局部阻力损失，避免直角硬折造成的流道涡流、介质淤积问题。从结构设计逻辑来看，这款弯头采用等径对焊结构设计，两端接口的内径与对接管材外径保持一致，焊接后整个管路内壁可实现平滑过渡，不会出现台阶状的结构凸起，减少流体输送过程中的阻力，也避免介质中携带的固体杂质在衔接位置沉积堵塞。

　　弯头的弯曲半径采用常规长半径设计，相比短半径弯头，长半径结构的流道转向弧度更平缓，流体流经时的压力损失更小，适合大多数常规压力的流体输送场景，不管是输送清水、中性化工流体，还是低压蒸汽管路都能适配。两端的焊接端做了适度的坡口处理，现场焊接施工时，坡口结构可以让焊料充分填充接缝，保证焊接位置的结构强度与密封性能，避免焊接缺陷造成的管路泄漏。从安装边界来看，这类弯头的两个接口端面保持严格的90度垂直公差，安装对接时不需要额外调整角度，只要将两端与对应管材对齐点焊固定后，即可完成满焊作业，安装后两个方向的管路轴线垂直度偏差控制在工程允许范围内，不会出现管路别劲、附加安装应力的问题。弯头的壁厚均匀性在设计时做了重点考量，

　　弯曲段的外侧壁厚不会因为成型拉伸出现过度减薄，内侧也不会因为挤压出现壁厚堆积，整个弯头各个位置的承压能力保持一致，满足管路系统的额定压力使用要求。在实际管路布设中，这类弯头可以和同口径的法兰、直管、三通等管件搭配使用，根据管路走向需求组合成不同的管路排布方案，不管是架空布设的工业管路，还是埋地铺设的给排水管路，都能通过这类弯头完成转向衔接，减少现场管路加工的工作量，提升管路安装的施工效率。
