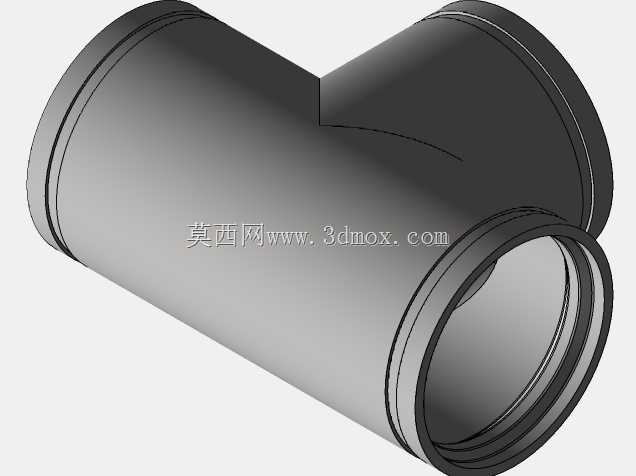

沟槽式T形三通管道连接配件结构

　　这款沟槽式T形三通管件，主要应用在民用建筑给排水、消防喷淋管网、工业循环水系统以及洁净流体输送管路中，作为管路分流、合流的核心连接部件使用，适配公称通径150的沟槽式连接管路，无需焊接作业即可完成管路的T形分支布设，大幅降低现场施工的动火作业风险，缩短管线安装的周期。从结构设计来看，该管件采用等径T形布局，三个连接端均加工有标准沟槽卡箍连接位，端部的凸缘结构完全适配Victaulic系列沟槽卡箍的安装尺寸，安装时仅需将管件端部与对接管道的沟槽对齐，套入密封橡胶圈后卡紧卡箍、拧紧紧固件即可完成密封连接，相比传统法兰连接、焊接连接，安装效率可提升60%以上，且后期管路维护拆卸时无需破坏管路结构，可快速完成局部管段的更换作业。设计过程中，

　　三个端口的同轴度、分支处的过渡圆角是核心控制要点，分支与主管的相贯线位置采用大圆弧过渡结构，避免流体流经分支位置时产生过大的局部阻力，同时减少流体中杂质在相贯线位置的淤积，降低管路堵塞的风险；管壁厚度经过耐压校核，可满足常规1.6MPa工作压力下的管路使用需求，端部沟槽的深度、宽度以及凸缘的厚度均严格匹配沟槽连接的通用标准，保证与不同厂商生产的同规格沟槽卡箍、管道都具备良好的互换性，无需额外加工适配。从安装边界来看，该管件安装时三个方向均需要预留足够的卡箍操作空间，尤其是分支方向的管路布设，需要避开周边的结构梁、管线支架，保证卡箍螺栓的紧固操作有足够的作业空间；管件整体采用流线型外轮廓，没有突出的尖锐结构，安装后管路外表面平整，

　　便于后期做保温层包覆、防腐涂层施工。在实际工程应用中，这类沟槽三通尤其适合老旧管网改造项目，现场不需要复杂的焊接设备，仅需常规手动工具即可完成安装，对于消防系统这类对施工效率、连接可靠性要求较高的场景，该类管件的密封性能、抗震性能都经过长期工程验证，在管路产生轻微位移、振动的工况下，卡箍连接结构仍能保持可靠的密封效果，不会出现渗漏问题。建模过程中重点还原了相贯线位置的过渡曲面、端部沟槽的细节结构，可直接用于管路系统的装配干涉检查、管线排布模拟，也可作为施工交底的可视化模型使用，帮助施工人员快速理解管件的安装方向、连接方式，提前预判安装过程中可能出现的空间干涉问题。
