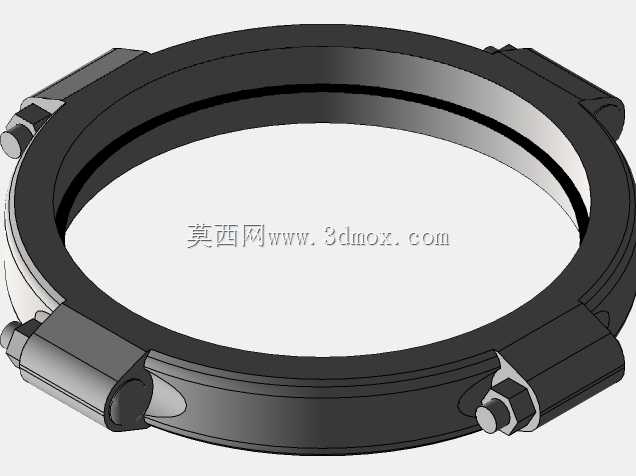

Victaulic77型不锈钢卡压式管道联轴器结构

　　该款卡压式管道联轴器主要应用于民用给排水、工业流体输送、消防管路、暖通空调循环水等系统的不锈钢管道快速连接场景，在对安装效率、密封可靠性有较高要求的管路改造、预制装配式管线项目中适配性极强，相比传统法兰连接、焊接连接方式，无需动火作业，安装工时可缩短60%以上，尤其适合狭小管井、高空管线等操作空间受限的作业环境。从功能特性来看，该结构依靠周向均匀分布的螺栓锁紧机构，将卡箍本体的抱紧力均匀传递至管道端部的密封配合面，配合内置的弹性密封胶圈，可承受最高1.6MPa的管路工作压力，同时能补偿管道轴向的少量位移与角度偏差，降低管路热胀冷缩、设备振动带来的接口渗漏风险。设计过程中优先考虑了安装容错性，

　　卡箍本体的环形定位槽与管道端部的凸缘配合时，可实现径向自动对中，无需额外调整管线同轴度，螺栓锁紧时采用对角逐步拧紧的操作逻辑即可达到设计抱紧力，对现场施工人员的技能要求较低。外形结构上，整体为环形剖分式结构，径向最大轮廓尺寸适配对应公称通径管道的安装间距要求，轴向安装预留长度仅为同规格法兰连接长度的三分之一，安装完成后无突出的法兰盘结构，管线排布时可紧贴墙面或支架布置，有效节省管廊、吊顶内的安装空间。建模过程中严格还原了卡箍本体的圆弧过渡结构、螺栓座的加强筋设计、锁紧螺母的防松倒角细节，所有配合面的尺寸公差均参照Victaulic77型产品的工程规范设定，可直接用于管线装配干涉检查、支吊架载荷计算、安装工艺模拟等场景，结构设计时充分考虑了不锈钢材质的冲压成型工艺性，卡箍本体的壁厚均匀过渡，无锐角应力集中区域，长期承受管路交变压力时不易出现疲劳开裂问题。
