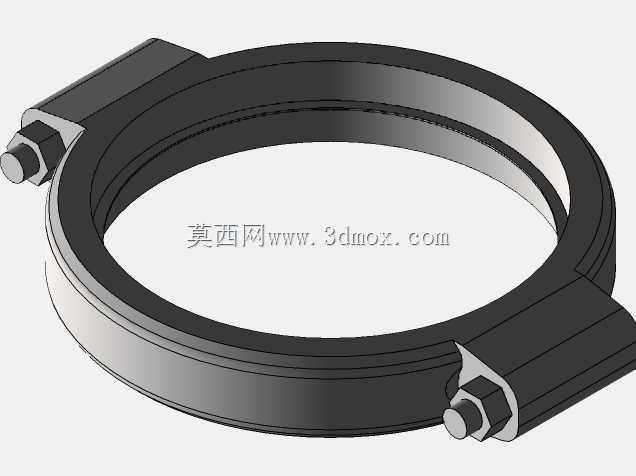

不锈钢卡箍式压接管道联轴器结构

　　这款卡箍式压接联轴器主要应用于民用给排水、工业流体输送、消防管路、洁净工艺管道等场景的不锈钢管路快速连接作业，相比传统焊接、丝接、法兰连接的管路接头，它无需复杂的现场焊接设备、套丝机具或是法兰对位紧固工序，现场安装效率能提升六成以上，尤其适合狭小管井、高空管路、改扩建项目中不便动火作业的管路接驳场景。从结构设计来看，整体采用对半开式的环形抱箍主体，两端预留螺栓紧固位，通过对称布置的六角螺栓施加径向抱紧力，箍体内侧与配套压接式管道的凸缘结构完全契合，安装时仅需将两端带压接凸环的管道对口插入，对齐箍体卡槽后逐步拧紧两侧螺栓，就能让箍体均匀挤压管道密封圈与凸台，形成可靠的密封与抗拉脱结构，能承受1.6MPa级别的管路工作压力，

　　适配常规冷热水、弱酸弱碱流体的输送需求。设计阶段重点考量了安装容错性，箍体的卡槽预留了0.8mm的轴向间隙，允许管道存在少量的轴向位移与角度偏差，降低现场安装时的对位难度，同时螺栓孔采用长圆孔设计，即便螺栓存在少量偏斜也能顺利穿入紧固，避免现场扩孔、修配的额外工作量。外形上箍体的径向突出尺寸控制在合理范围，相比同规格法兰接头的外轮廓尺寸缩小近四成，能有效节省管路安装空间，在并排布置的密集管排中也能顺利完成安装操作，不会出现相邻管路干涉的问题。抱箍的边角位置全部做了圆弧过渡处理，既避免安装过程中划伤施工人员，也不会在长期使用过程中割伤管路外保温层。紧固螺栓采用标准外六角结构，适配常规开口扳手、棘轮扳手等通用工具，无需定制专用安装机具，

　　现场运维更换也十分便捷，当管路需要检修拆卸时，仅需松开两侧螺栓即可拆下接头，可重复多次拆装使用，密封性能不会出现明显衰减。这类压接式卡箍联轴器在实际项目中，常被用于薄壁不锈钢管路的连接，相比传统连接方式，它不会破坏管道内壁的钝化层，能有效避免管路接口位置的腐蚀隐患，长期使用的漏点率远低于传统丝接、焊接接头，在直饮水管路、医用洁净管路等对卫生等级要求较高的场景中也能适用，箍体本身采用与管道同材质的不锈钢打造，与管路接触的位置不会产生电偶腐蚀，整体使用寿命能与管路主体保持一致。建模过程中严格还原了实际产品的安装公差配合，箍体的开合间隙、螺栓的伸出长度、卡槽的倒角尺寸都完全参照实物测绘数据，可直接用于管路排布的干涉检查、安装工艺模拟、支吊架载荷核算等设计工作，能帮助结构设计人员在方案阶段就准确评估管路安装所需的操作空间，提前规避现场安装时可能出现的干涉、操作空间不足等问题。
