Victaulic沟槽式卡箍联轴器结构设计

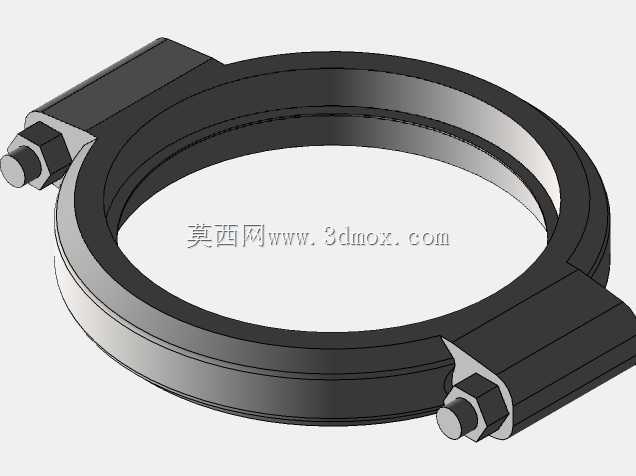

　　这类卡箍式联轴器常见于民用给排水、消防管路、工业流体输送管线的快速连接场景，区别于传统法兰焊接、螺纹旋接的管路对接方式，它不需要对管端做复杂的坡口加工或是套丝处理，现场安装时仅需对齐两端带标准沟槽的管材，将卡箍本体的环形卡槽对准管端的凸沿位置，穿入两侧的紧固螺栓逐步拧紧，就能实现管路的密封对接与轴向固定，大幅压缩现场施工的工时成本，尤其适合空间局促、后期需要频繁拆解维护的管路布设场景。从结构设计逻辑来看，该卡箍采用对开式半环结构，两个半环的对接端预留了螺栓穿装的凸台结构，凸台位置做了加厚处理来抵消螺栓锁紧时产生的局部应力，避免长期受管路振动、内压冲击出现结构开裂；

　　卡箍内侧的环形槽尺寸严格匹配Victaulic标准77系列的管端沟槽参数，槽内可适配对应规格的橡胶密封圈，当螺栓锁紧到额定扭矩时，半环的斜面结构会挤压密封圈使其紧密贴合管端外壁与沟槽端面，同时卡环的凸边会卡入管端的沟槽内，既可以承受管路内部流体产生的轴向推拉力，防止管路受内压出现脱开，也能允许管路存在微小的角度偏斜与轴向位移，抵消管路热胀冷缩、设备运行振动带来的附加应力。在安装边界上，该卡箍的径向轮廓尺寸远小于同通径的法兰连接件，安装时不需要预留法兰盘旋转对位、螺栓穿装的大半径操作空间，仅需在卡箍两侧预留能容纳扳手操作螺栓的空间即可完成装配，适配的管材外径公差范围覆盖常规无缝钢管、镀锌钢管、不锈钢管的常规制造公差，

　　不需要对管端做二次精加工就能保证密封可靠性。建模过程中重点还原了半环的圆弧过渡结构、螺栓凸台的受力加强筋、卡槽的密封配合面精度，所有配合位置的尺寸公差都参照实际管路安装的间隙要求设置，既保证装配时不会出现干涉，也能真实还原实际安装时的锁紧行程，方便设计人员在做管路三维布设时直接调用，提前校验管路周边的安装空间是否充足，避免现场安装时出现卡箍与周边管线、支架碰撞的问题。这类连接件除了常规的水系统管路，也可用于低压气体输送、弱腐蚀性流体输送的管路连接，在装配式机电安装、模块化管路预制场景中应用十分广泛，其快装快拆的特性也让后期管路改造、设备检修的效率得到明显提升。
