不锈钢卡箍式管道连接联轴器结构

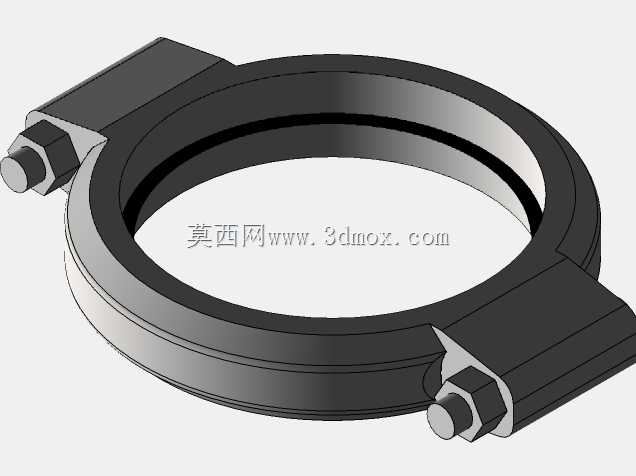

　　这类卡箍式联轴器常应用在民用给排水、工业流体输送、消防管路、食品级卫生管线的现场安装场景中，区别于传统法兰连接需要多组螺栓对位、焊接法兰盘的作业方式，该结构仅需两处螺栓锁紧即可完成两段同管径管道的对接固定，大幅压缩现场管路装配的作业时长，尤其适合狭小管井、高空管线等操作空间受限的安装工况。从结构设计逻辑来看，整体采用对半开式的环形抱合结构，两个半环的一端通过铰接定位结构实现开合对位，另一端预留螺栓锁紧位，安装时可先将两个半环卡套在管道端部的密封胶圈外侧，对位后逐步拧紧两侧的六角螺栓，依靠半环内侧的楔形槽挤压管道端部的凸缘与密封胶圈，实现管路的刚性固定与密封衔接，无需对管道端部做套丝、焊接预处理，降低现场施工的技能门槛。

　　设计过程中需要重点把控环形本体的内径公差，需匹配对应公称通径管道的凸缘外径，预留合理的胶圈压缩量间隙，避免间隙过大导致密封失效，或是间隙过小造成螺栓锁紧时卡滞、胶圈过度挤压破损。两个半环的铰接位置采用间隙配合设计，保证开合动作顺畅无卡涩，同时铰接处的销轴需做防脱限位处理，避免现场安装时零件散落丢失。螺栓锁紧位的凸台结构做了加厚处理，分散螺栓锁紧时的局部应力，避免长期受管路振动、压力冲击时出现凸台断裂的问题。安装边界方面，该结构的径向突出尺寸远小于同规格法兰盘的外径，管路排布时可进一步缩小管线之间的并行间距，提升管廊空间的利用率；轴向安装尺寸仅需覆盖管道端部凸缘与胶圈的宽度，无需额外预留法兰对接的螺栓操作长空间，

　　适配紧凑化的管路布局需求。实际应用中，该结构可承受一定范围内的管路轴向拉力与径向偏移，在管线存在轻微沉降、振动的工况下，仍能保持稳定的连接密封性，相比刚性法兰连接具备更好的工况适配性，同时拆装维护便捷，后期管路改造、检修时仅需松开两处螺栓即可完成拆卸，无需破坏管道本体结构。建模过程中对半环的楔形密封槽做了等壁厚处理，保证锁紧时胶圈受力均匀，螺栓孔位与六角螺母的卡位做了仿形设计，锁紧时螺母可自动卡入卡位无需额外工具固定，进一步提升现场安装的操作效率。
